LSBF 室內 LED 系列

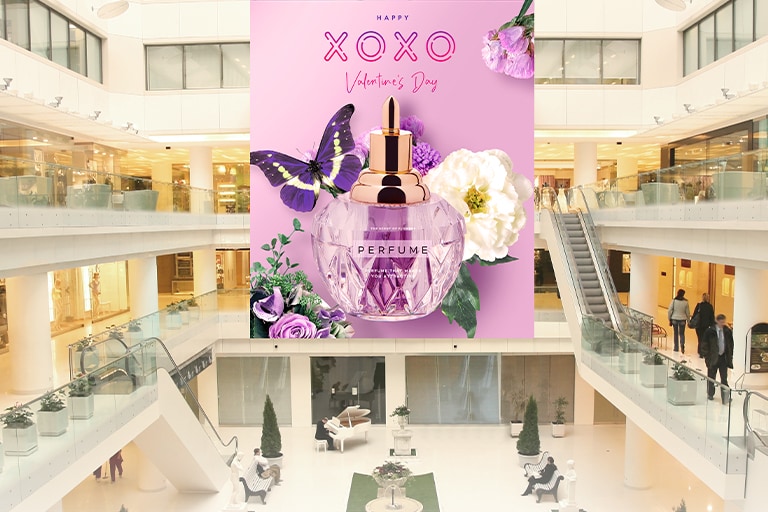

大型購物商場安裝了一個横跨三層樓的大型 LED 顯示屏,顯眼地展示著香水廣告。

* 此頁面的所有圖像僅供參考。

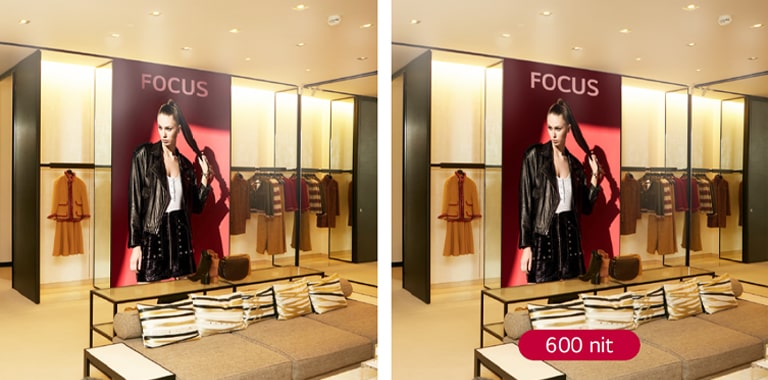

LSBF 的亮度為 600 nit,因此即使在強光下亦清晰可見。

畫面亮度

畫面亮度高達 600 nit,能清晰展示內容,輕易吸引顧客的目光,是用於明亮的室內理想的選擇。

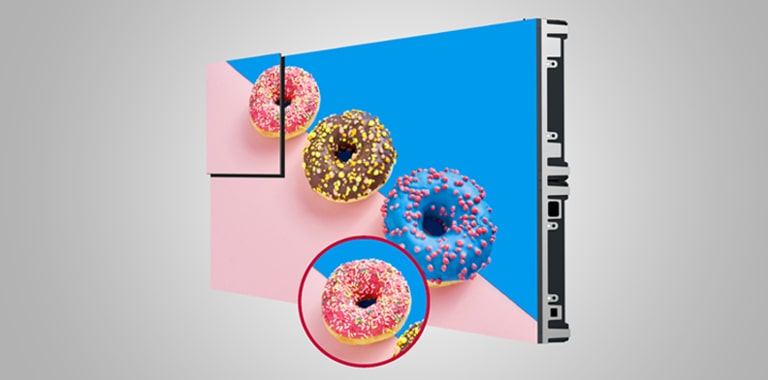

LSBF 以總共八個模組組成機身。

更加平整
輕鬆保養

LSBF 以四個 LSBE 模組組成機身,而每個 LSBE 模組則由兩個模組組成,使其可以形成無縫屏幕,同時可以方便保養。

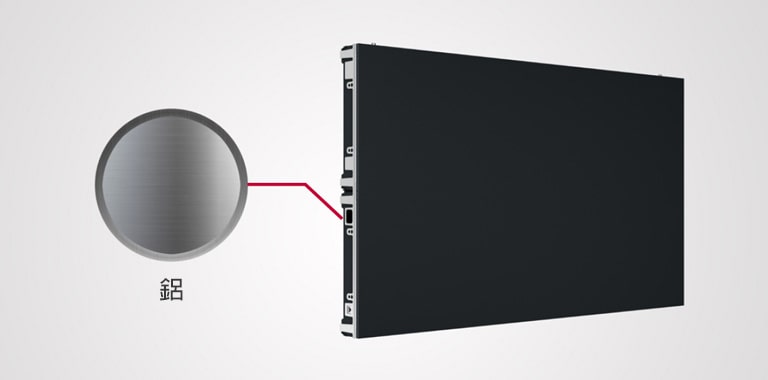

LSBF 的框架由鋁製成。

耐用框架設計

LSBF 採用更加耐用的鋁製機殼,高強度的框架有助穩定操作,比塑膠框架更勝一籌。

54 及 27 吋組合式安裝選項

LSBF (54 吋) 和 LSBE (27 吋) 系列共享相同的產品平台,可針對各種空間配置提供彈性的矩陣組合。54 吋和 27 吋的兼容性,使產品可根據空間需求提供多種尺寸選項,方便安裝。

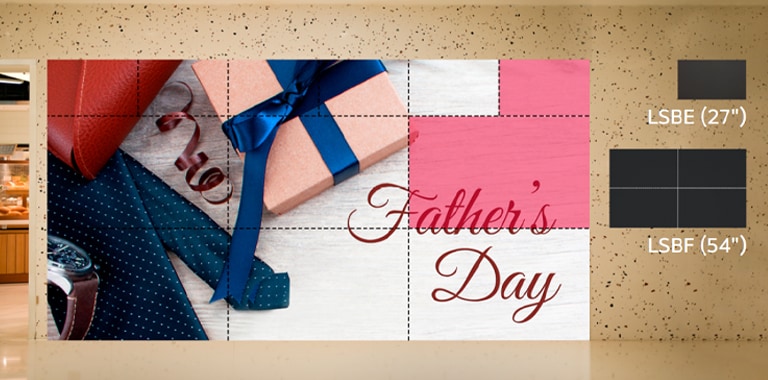

27" LSBE 和 54" LSBF 兼容,並以適當的尺寸安裝在商場牆面上。

兼容 LG 軟件解決方案

只要連接上 LG CVCA 系統控制器後,LSBF 系列就能兼容 LG 軟件解決方案,包括 SuperSignCMS、LED Assistant 及 ConnectedCare,幫助客戶輕鬆營運業務。

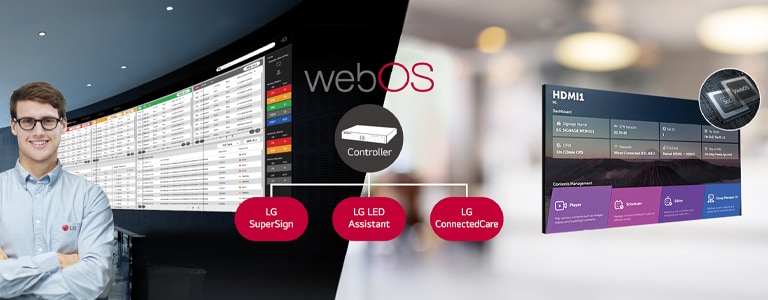

LG 維修人員正在透過 LG webOS 控制器及軟件解決方案監察 LED 屏幕的狀態。配備 webOS 的系統控制器可讓 LSBE 系列與 LG 軟件解決方案兼容。

* LG ConnectedCare 服務或因地區而有所差異,且需另外購買。因此,請聯繫 LG 當地銷售代表,獲取更多詳情。

* LG ConnectedCare 監察的項目包括主板 (溫度、訊號狀態、FPGA 版本、以太網連接狀態)、接收卡 (溫度、LED 電源)

* 不同 webOS 版本的 GUI 或會有所不同。

* LG 軟件解決方案需另行購買。

輕鬆更換,易於保養

將您現有的 54 吋 LCD Video Wall 升級至擁有最新技術的 LED 顯示屏,更無需額外空間。

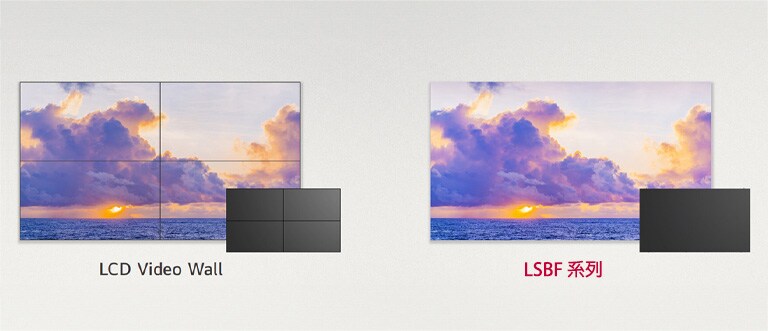

LSBF 系列無需獨立的安裝空間,即可取代現有的 LCD 視訊牆。

* 產品可以使用 VESA 掛牆架 (600×400) 和螺絲。

* VESA 掛牆架或任何其他掛牆架皆另行發售。

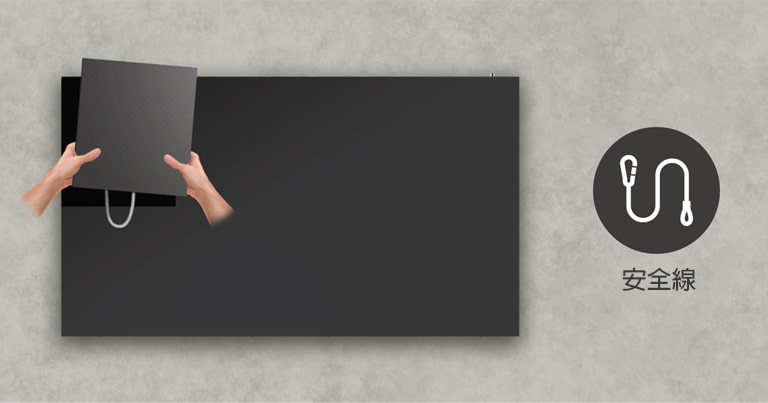

防鬆安全線,讓保養更安全

防鬆安全線,讓保養更安全

從機身拆下模組時,防鬆安全線可防止屏幕和模組掉落,有助安全地進行維護。

火焰延燒保護

LSBF 符合火焰延燒評估標準,根據 EN 13501-1:2018 測試獲得 C 級防火等級。憑藉其耐火性能,LSBF 有助保障您的安全。

火焰延燒保護

* 測試由通標標準技術服務 (上海) 有限公司於 2023 年 8 月 21 日至 24 日根據 EN 13501-1:2018 標準進行。使用產品編號 (LSBF XX-XXX) 的LED模組作為測試對象。測試結果證實其符合 EN 13501-1:2018 Class C-s2, d0 評級。

所有規格

PHYSICAL PARAMETERS

  • Pixel Configuration

    Single SMD

  • Pixel Pitch (mm)

    1.56

  • Module Resolution (WxH)

    192x216

  • Module Dimensions(WxH,mm)

    300x337.5x13

  • Weight per Module (kg)

    0.95

  • No. of Modules per Cabinet (WxH)

    4 x 2

  • Cabinet Resolution (WxH)

    768x432

  • Cabinet Dimensions (W x H x D, mm)

    1200x675x72

  • Cabinet Surface Area (㎡)

    0.810

  • Weight per Cabinet (kg/unit)

    23.0

  • Weight per Square Meter (kg/㎡)

    28.0

  • Physical Pixel Density (pixels/㎡)

    409,600

  • Flatness of Cabinet (mm)

    ±0.3

  • Cabinet material

    Die-casting Aluminum

  • Service access

    Front

OPTICAL SPECIFICATIONS

  • Max Brightness (After Calibration, nit)

    600

  • Color Temperature (K)

    3,200~9,300

  • Visual Viewing Angle (Horizontal)

    160

  • Visual Viewing Angle (Vertical)

    150

  • Brightness Uniformity(%)

    97

  • Color Uniformity

    ±0.003Cx,Cy

  • Contrast Ratio

    5,000:1

  • Processing Depth (bit)

    14

ELECTRICAL SPECIFICATIONS

  • Power Consumption (W/Cabinet, Max.)

    428

  • Power Consumption (W/Cabinet, Avg.)

    182

  • Power Consumption (W/㎡, Max.)

    530

  • Heat Dissipation (BTU/h/Cabinet, Max.)

    1,460

  • Heat Dissipation (BTU/h/Cabinet, Avg.)

    621

  • Heat Dissipation (BTU/h/㎡, Max.)

    1,808

  • Power Supply (V)

    100 to 240

  • Frame Rate (Hz)

    50 / 60

  • Refresh Rate (Hz)

    3,840

OPERATION SPECIFICATIONS

  • LED Lifetime (Half brightness)

    100,000

  • Operating Temperature(℃)

    -20℃ to +40℃

  • Operating Humidity

    10~80%RH

  • IP rating Front

    IP50

  • IP rating Rear

    IP50

STANDARD

  • Certification

    CE, FCC, cTUVus, CB, KC, CCC

ENVIRONMENT

  • Environment

    RoHS, REACH

CONTROLLER

  • Controller

    CVBA
