SuperSign WB

SuperSign WB 是一款白平衡软件。它为使用者提供了无比便捷的界面服务。它可以教你如何写字、画画,使用虚拟键盘以及进行包括各种多任务处理在内的网页浏览器。LG为您提供了全方位满足您需求的显示软件解决方案。点击了解更多显示软件解决方案!欢迎访问更多LG中国官网内容,了解LG产品以及背后的科技技术!
介绍
  • 介绍

    SuperSign WB是一款白平衡软件。

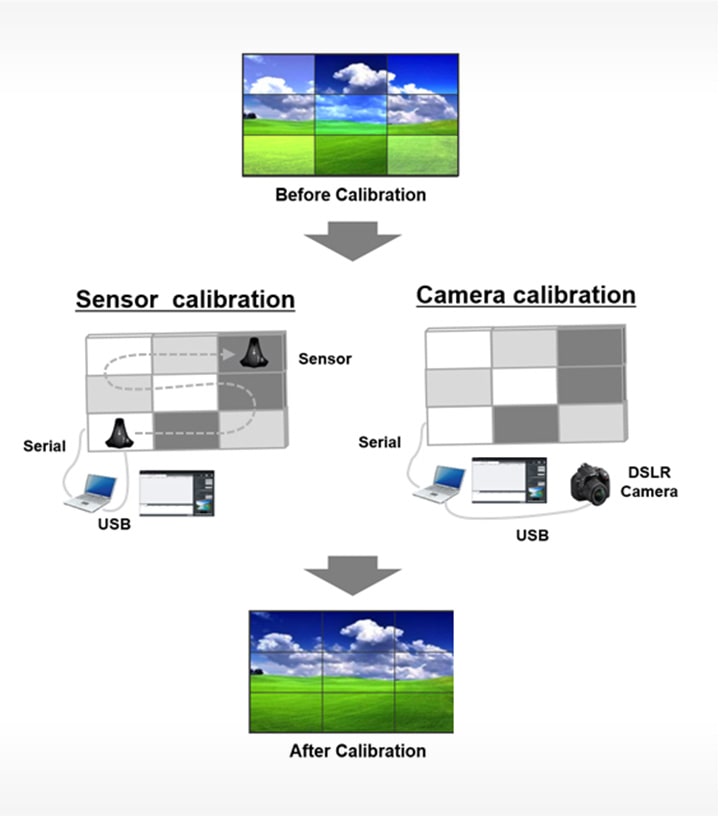

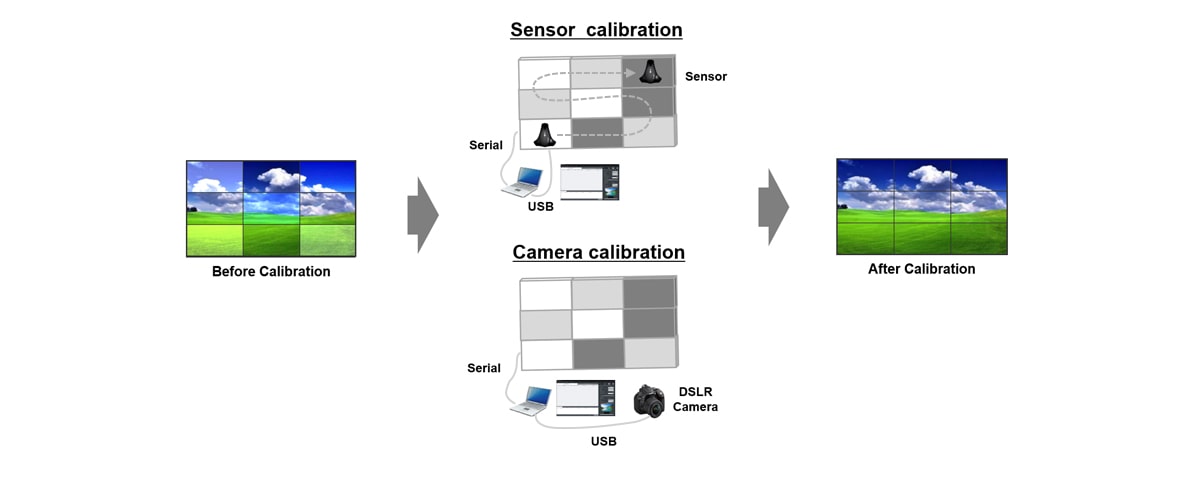

  • 用于校准LG数字标牌显示屏的软件

    可以提供具有平衡校准功能的传感器和摄像头

  • ID_08_SuperSignWB_01_1460715103169_1478006077353 ID_08_SuperSignWB_01_m_1461312233706_1478006082452

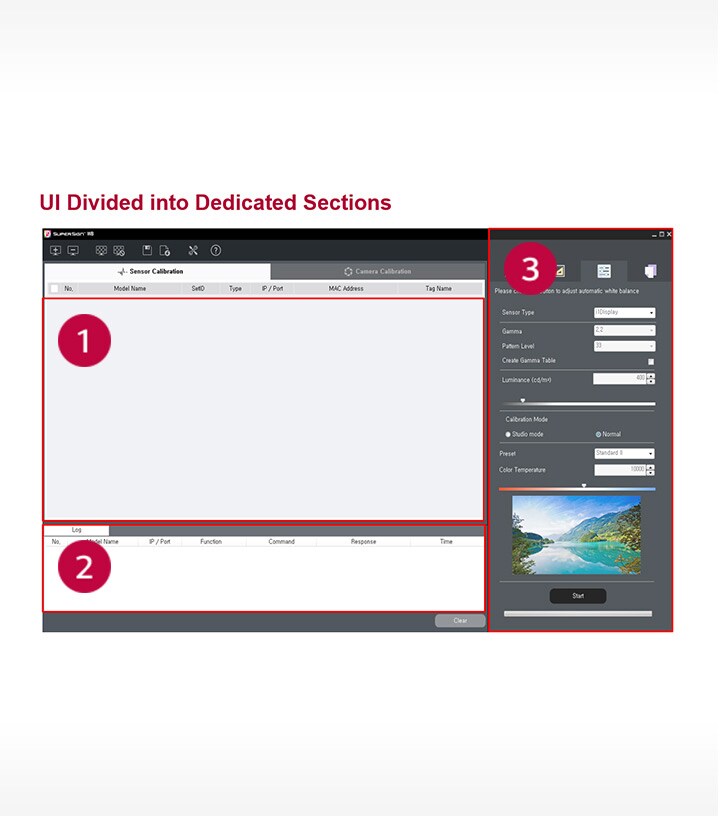

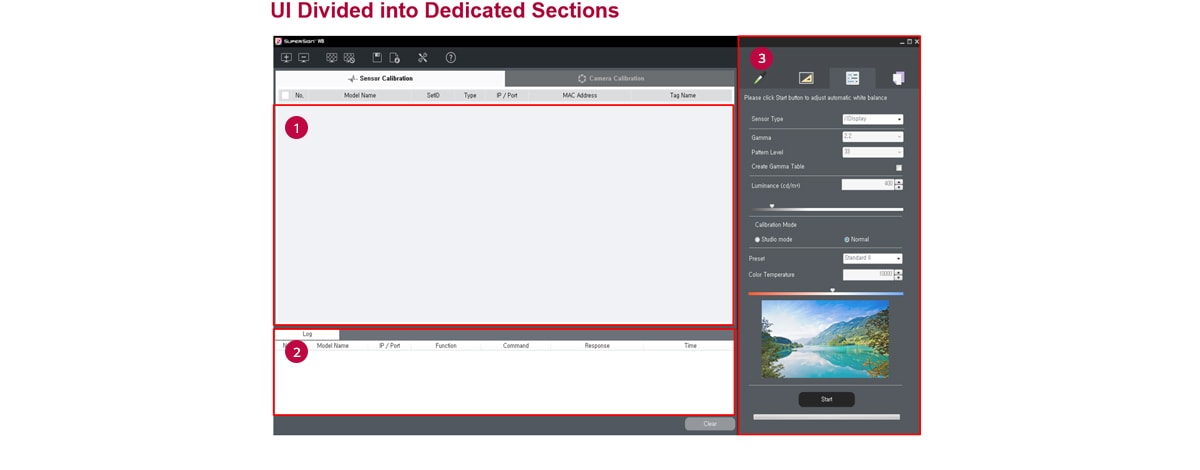

  • 传感器校准

    由于采用了醒目的设计和用户友好型的UI(用户界面),所以您可以轻松地进行白平衡操作

  • ID_08_SuperSignWB_02_1460715214495_1478006133435 ID_08_SuperSignWB_02_m_1461312256696_1478006137692
    ① 用于管理显示屏注册、显示屏分组、平铺显示模式设置、查看整体状态的区域。
    ② 用于查看控制活动状态和显示屏状态(实时监控)日志的区域
    ③ 管理工具 - 设置色彩值、测评、校准并且复制相关数值

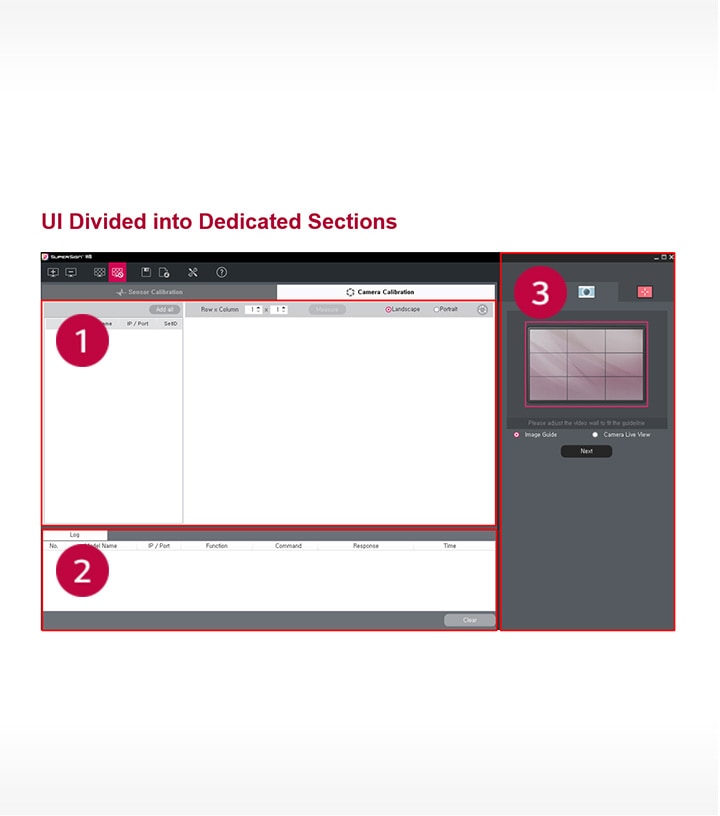

  • 摄像头校准

    由于采用了醒目的设计和用户友好型的UI(用户界面),所以您可以轻松地进行白平衡操作

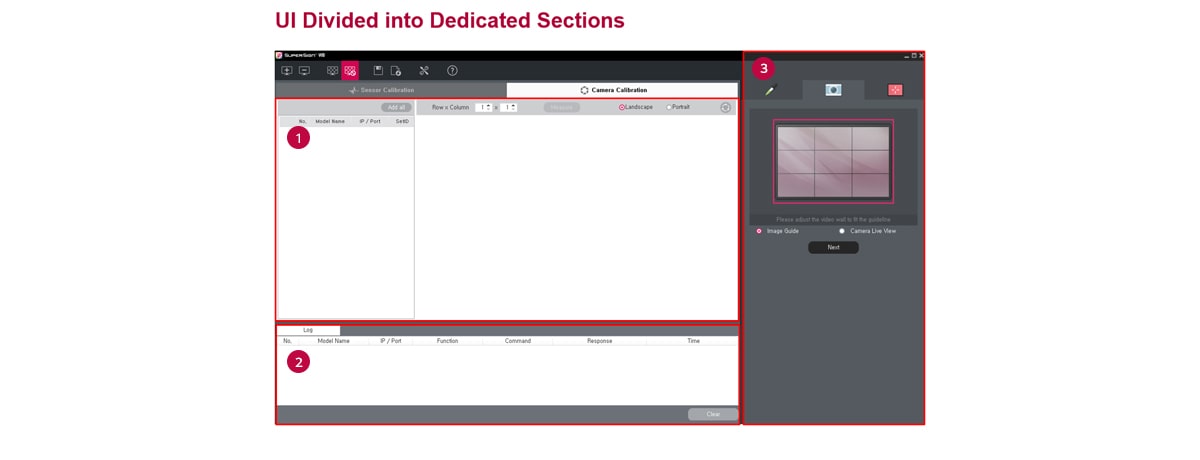

  • ID_08_SuperSignWB_03_1460716177332_1478006293922 ID_08_SuperSignWB_03_m_1461312277790_1478006299023
    ① 用于管理显示屏注册、显示屏分组、平铺显示模式设置、查看整体状态的区域。
    ② 用于查看控制活动状态和显示屏状态(实时监控)日志的区域
    ③ 管理工具
    - 设置色彩值、摄像头设置和校准
  • 用于进行摄像头校准的指南

    - 得到支持的型号:采用3x3配置的55VH7B显示屏
    - 为了获得最理想的校准结果,您的摄像头和电视墙必须指向彼此的正面中心位置。
    - 应当在水平方向安装您的摄像头。
    垂直定位您的摄像头有可能会造成显示屏检测发生故障,这样就会导致校准不当。
    - 只有采用方形配置的电视墙才能进行校准。
    不支持非常规安装的电视墙。

  • 硬件规格(推荐)

  • ID_08_SuperSignWB_04_1460716517803_1478046747013 ID_08_SuperSignWB_04_m_1461312306735_1478046752328

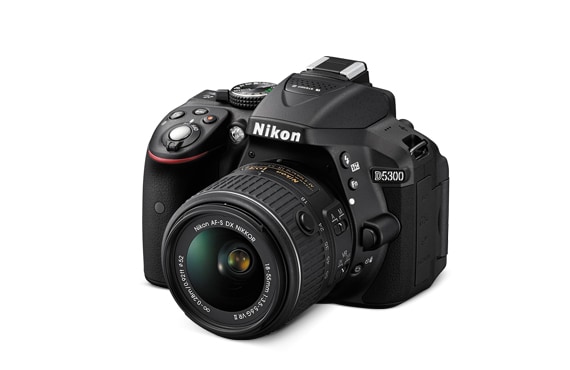

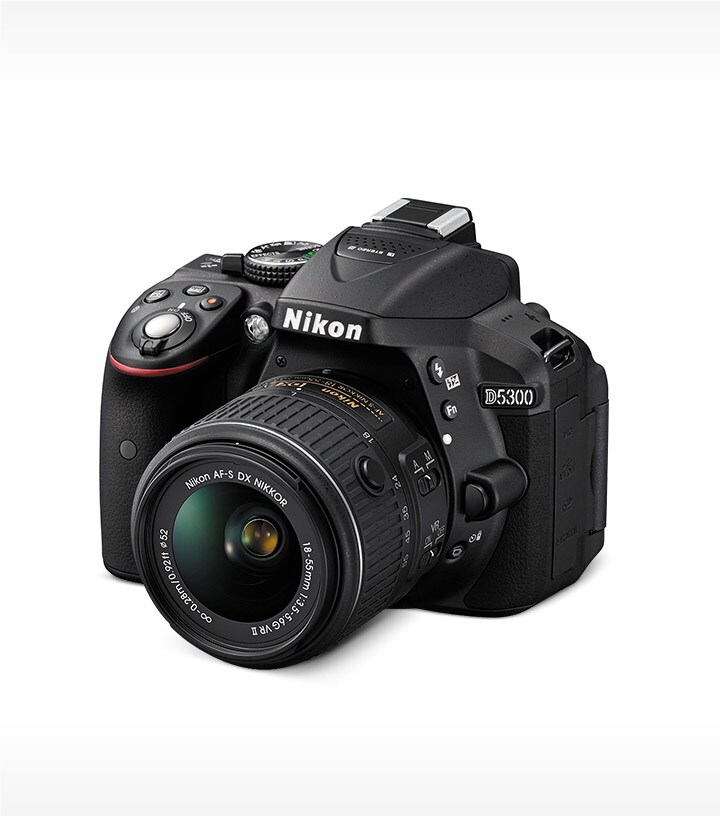

    摄像头

    - DSLR摄像头
    - 尼康D5300
  • ID_08_SuperSignWB_05_1460716557698_1478046757981 ID_08_SuperSignWB_05_m_1461312312465_1478046763875

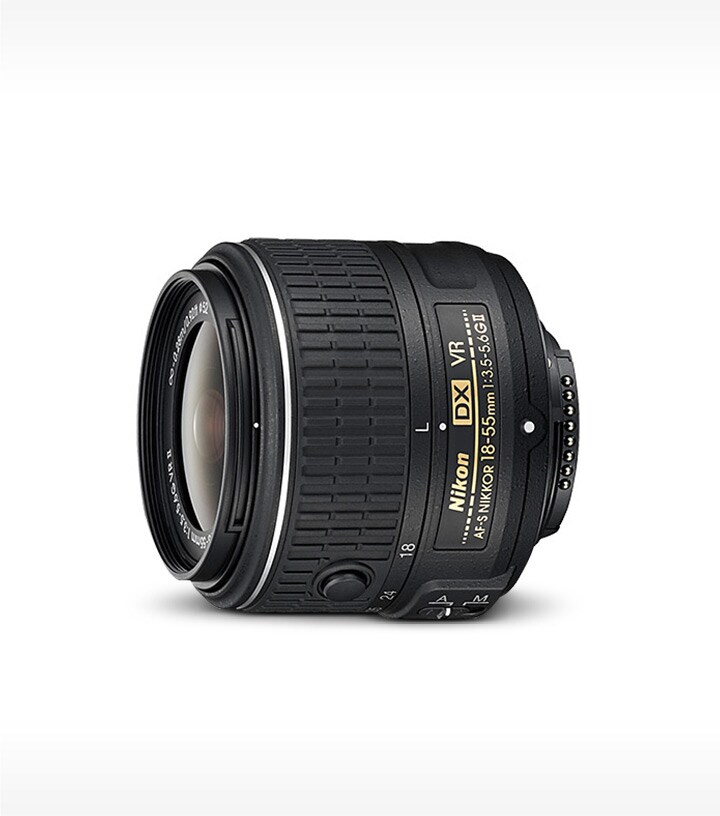

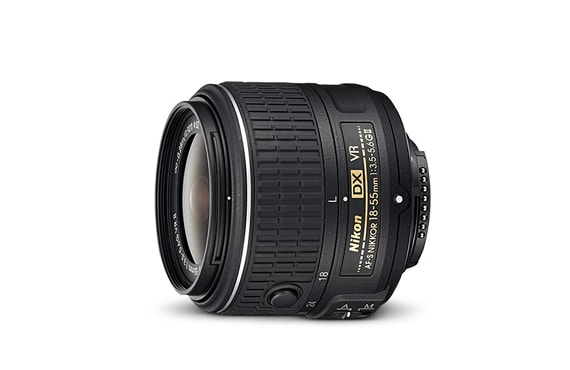

    镜头

    - AF-S DX NIKKOR 18-55毫米F3.5-5.6G VR II
  • ID_08_SuperSignWB_06_1460716682133_1478046860811 ID_08_SuperSignWB_06_m_1461312329173_1478046865808

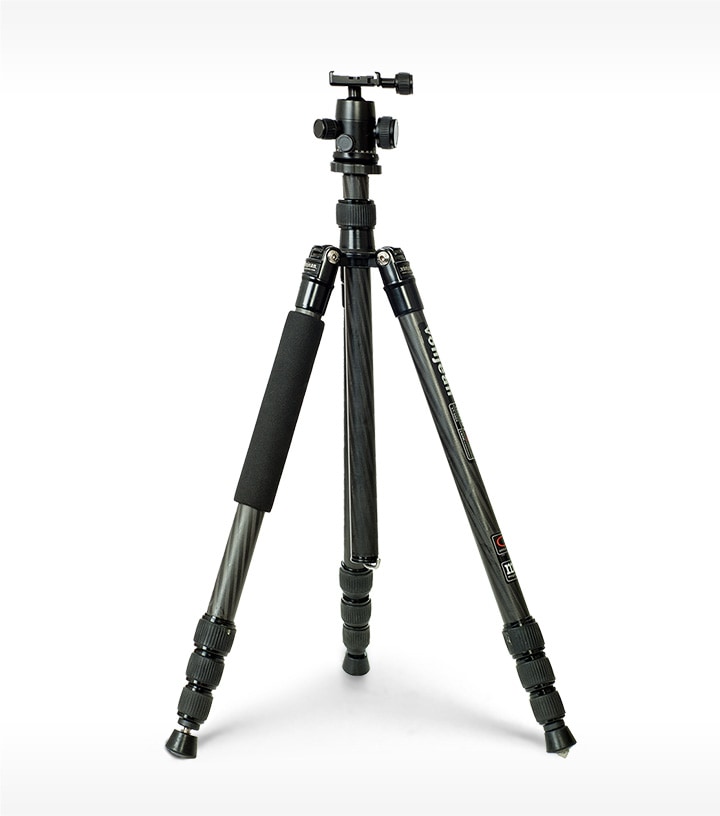

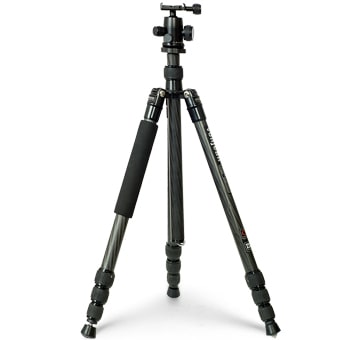

    三脚架

    支持全部型号
  • ID_08_SuperSignWB_07_1460716789753_1478046870715 ID_08_SuperSignWB_07_m_1461312335447_1478046875832

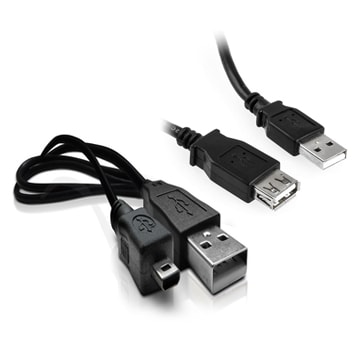

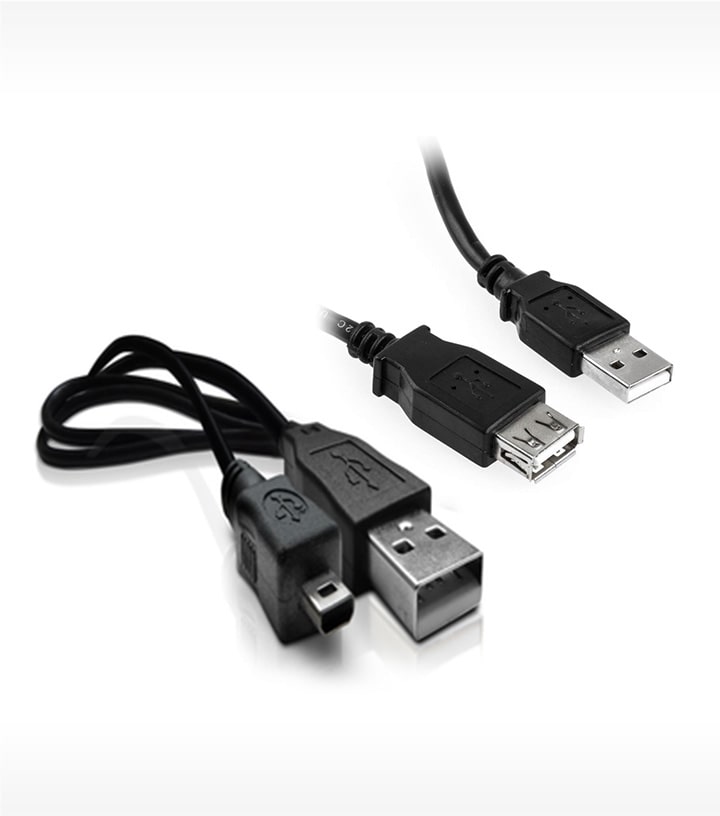

    USB接口

    - 为电脑(USB)连接电缆提供一个可用的摄像头
    - 推荐:10米(32英尺)长的USB扩展电缆
  • ID_08_SuperSignWB_08_1460716827572_1478046880541 ID_08_SuperSignWB_08_m_1461312343520_1478046885416

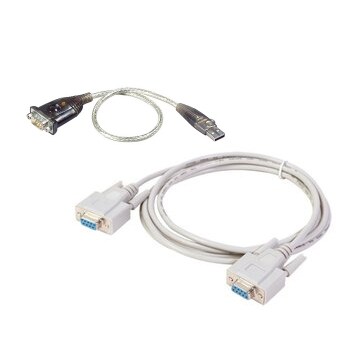

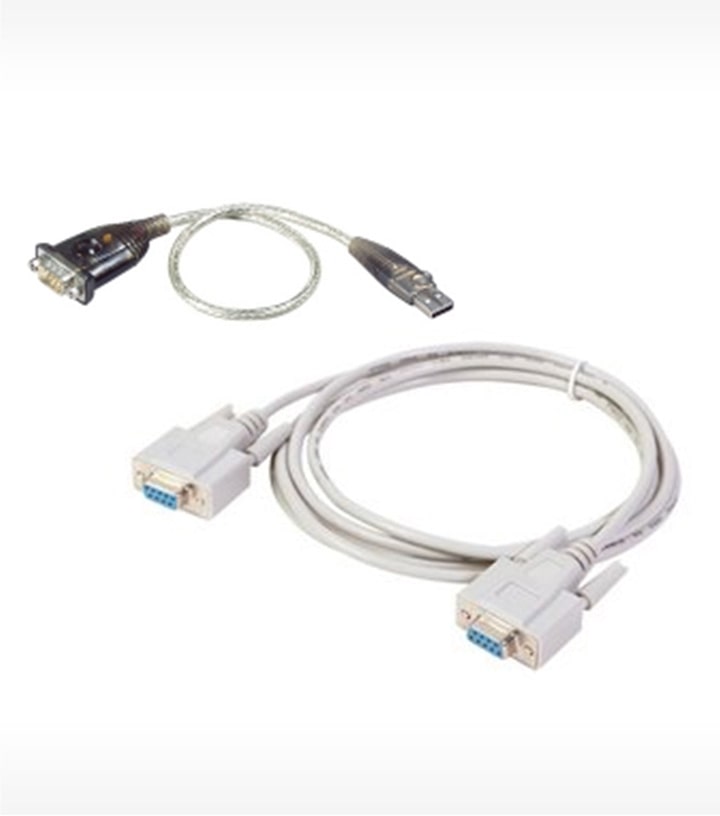

    RS232

    - 为电脑(USB)连接电缆提供一个可用的RS232接口
    - 推荐:10米(32英尺)长的RS232串联扩展电缆
  • 传感器校准

  • ID_08_SuperSignWB_09_1460716967352_1478046301083 ID_08_SuperSignWB_09_m_1460716973716_1478046306125

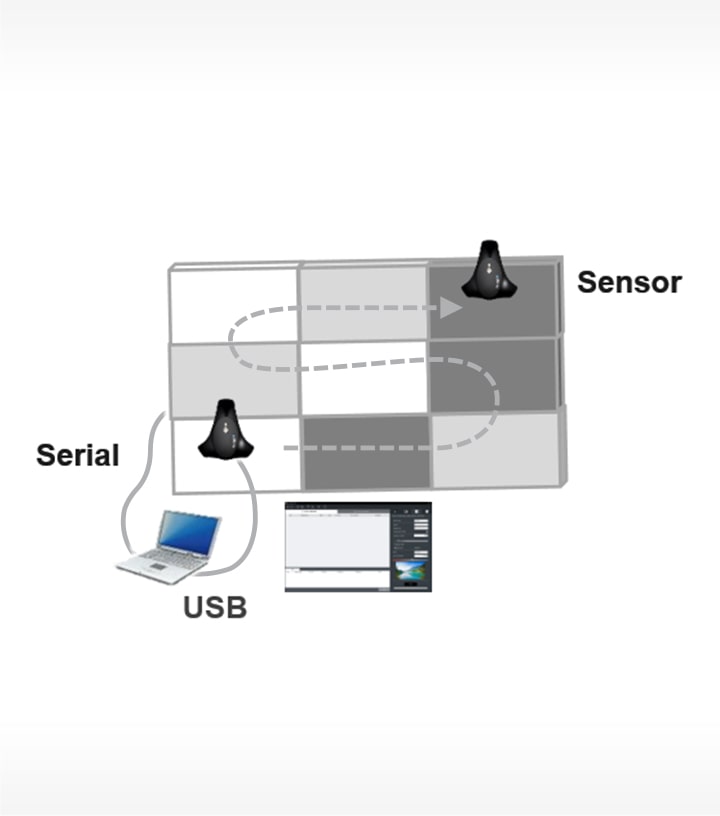

    在1点显示光学信息斑点测量
    - 设备:传感器
    - 管理:2人
    - 交付周期(在3x3基础上):大约9分钟

    ※ 除了交付周期之外的预校准时间

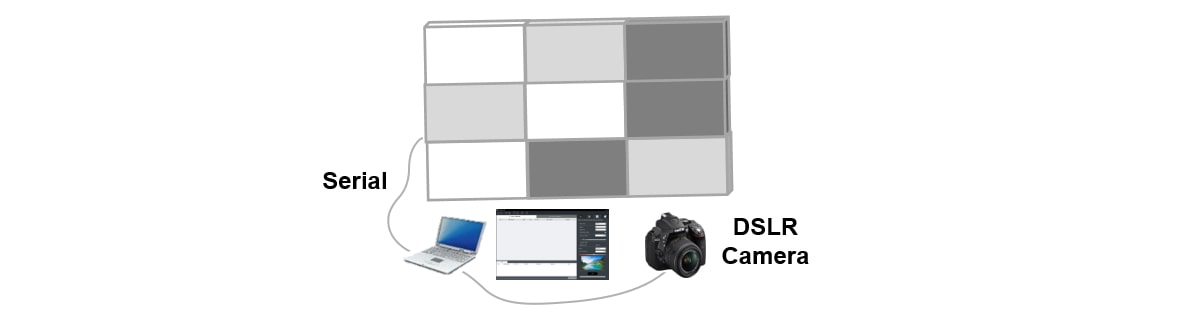

  • 摄像头校准

  • ID_08_SuperSignWB_10_1460717163490_1478046347458 ID_08_SuperSignWB_10_m_1460717172072_1478046351921

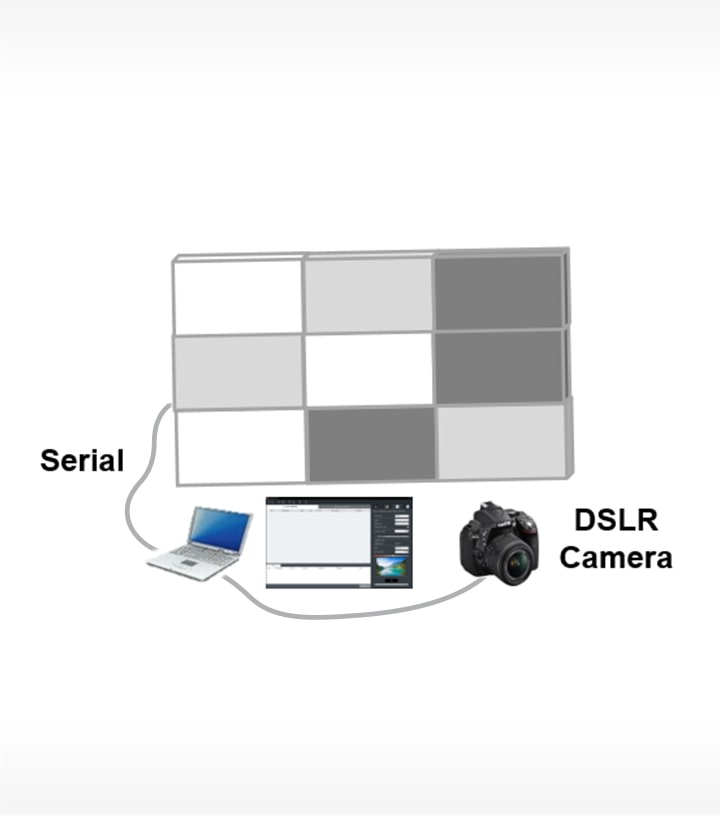

    通过针对每一个单元收集大量光谱数据的光学信息而得到的代表值
    - 设备:摄像头
    - 管理:1个
    - 交付周期(在3x3基础上):大约3分钟10秒

    ※ 除了交付周期之外的预校准时间

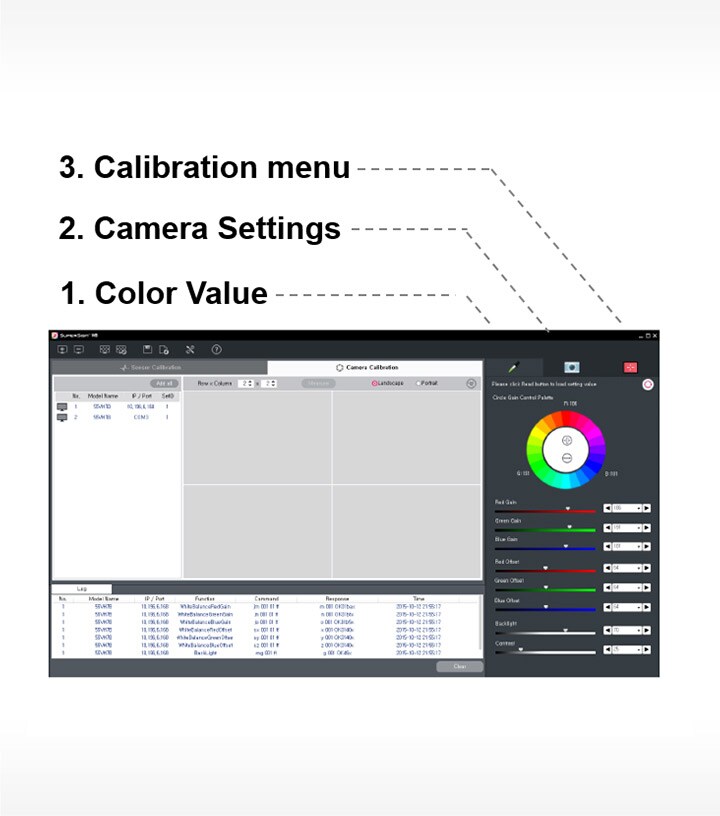

  • 摄像头校准 - 入门篇

    可以通过摄像头调节白平衡。

  • ID_08_SuperSignWB_11_1460717217374_1478046391345 ID_08_SuperSignWB_11_m_1461312390811_1478046396929

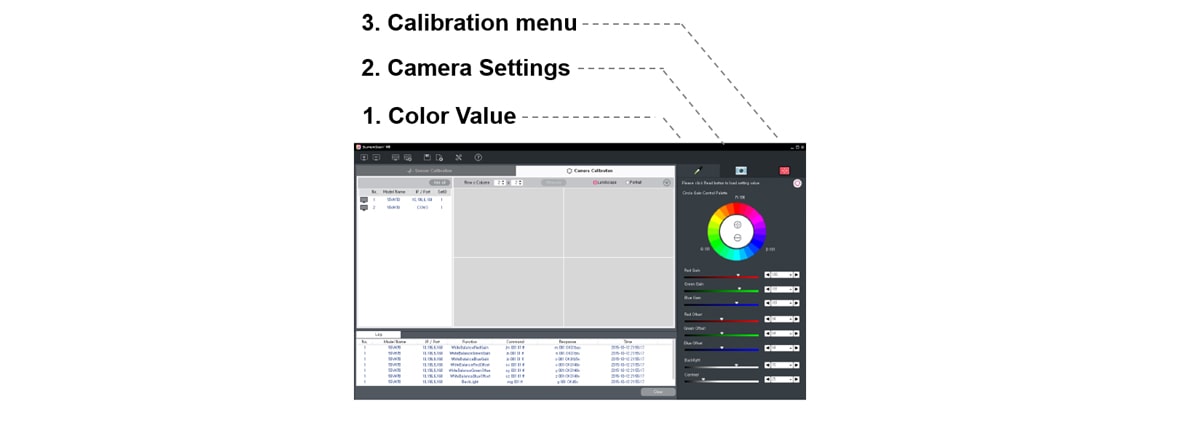

    ① 针对您希望校准的电视墙输入一个尺寸。针对电视墙的行数和列数相应地输入一个适合值(适用于电视墙校准的最大尺寸为3x3)。
    ② 水平或者垂直筢电视墙的位置。
    ③ 通过屏幕左侧的设备列表选择您需要的设备,从而组成电视墙。
    - 您可以通过使用Add All(添加全部)按钮立即添加所有已选中设备的方式组成电视墙。
    - 您可以使用Reset Videowall(重置电视墙)按钮重新设置自己电视墙的配置。
    - 一旦完成摄像头的校准流程即可启用Measure(测评)按照,同时您还可以查看到已调节的数值。
  • 摄像头校准 - 摄像头设置

    定位摄像头,这样就可以捕捉到整个电视墙。
    摄像头的设置是自动的
    - 相应配置电视墙的布局。
    查看已检测到的反射区域。

  • ID_08_SuperSignWB_12_1460717327751_1478046448802 ID_08_SuperSignWB_12_m_1461312415530_1478046454426

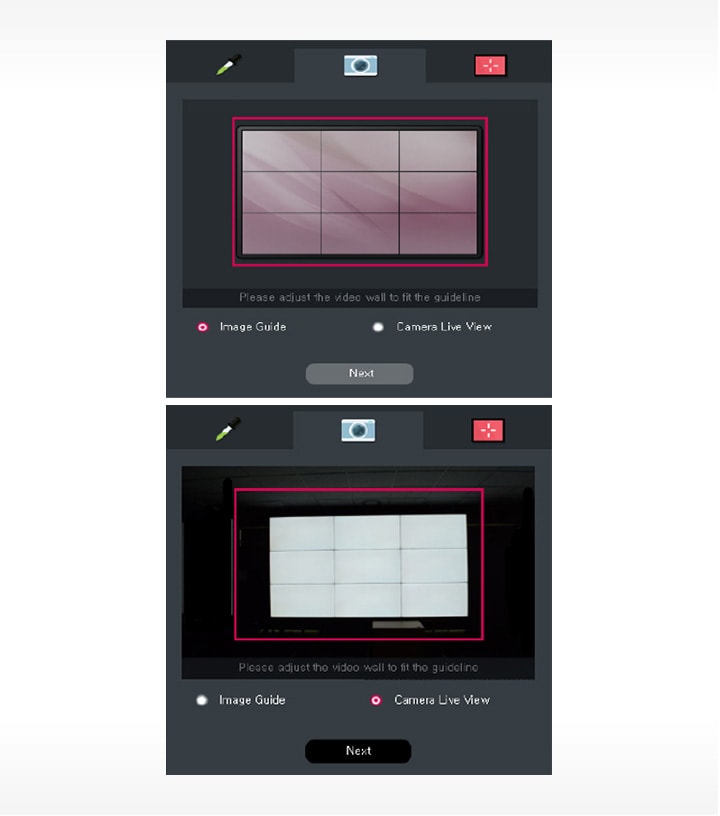

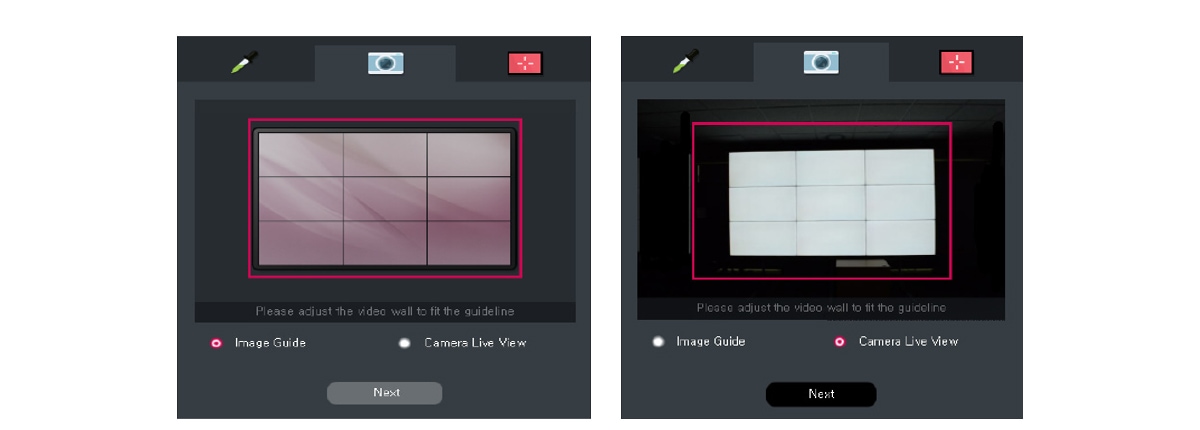

    1. 对摄像头进行定位

    ① 调节电视墙和摄像头之间的距离以及摄像头的位置,这样就可以按照指南要求对电视墙定位,同时填充摄像头的屏幕。
    ② 如果您选择摄像头直播视图,您就可以通过摄像头实时查看到相关的图像。
    ③ 采用相关指南对电视墙做过对准之后,应当选择Next(下一步)按钮继续下一个步骤的操作。
    * 请勿使用自己摄像头的缩放功能调节尺寸。使用您摄像头镜头18毫米的设置。
    - 可以支持的摄像头:尼康D5300
    - 可以支持的镜头:AF-S DX NIKKOR 18-55毫米 f/35-5.6G VR II
  • ID_08_SuperSignWB_13_1460717384135_1478046507946 ID_08_SuperSignWB_13_m_1461312450850_1478046513807

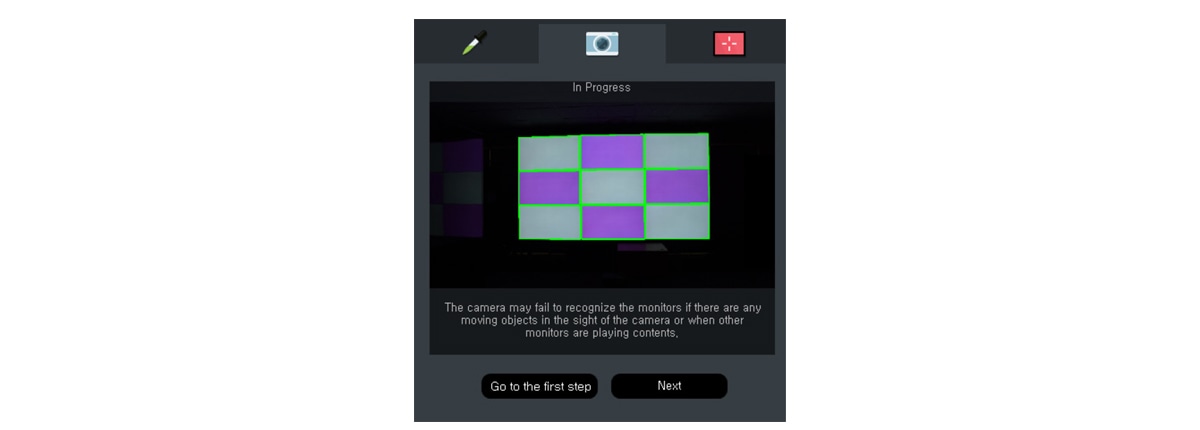

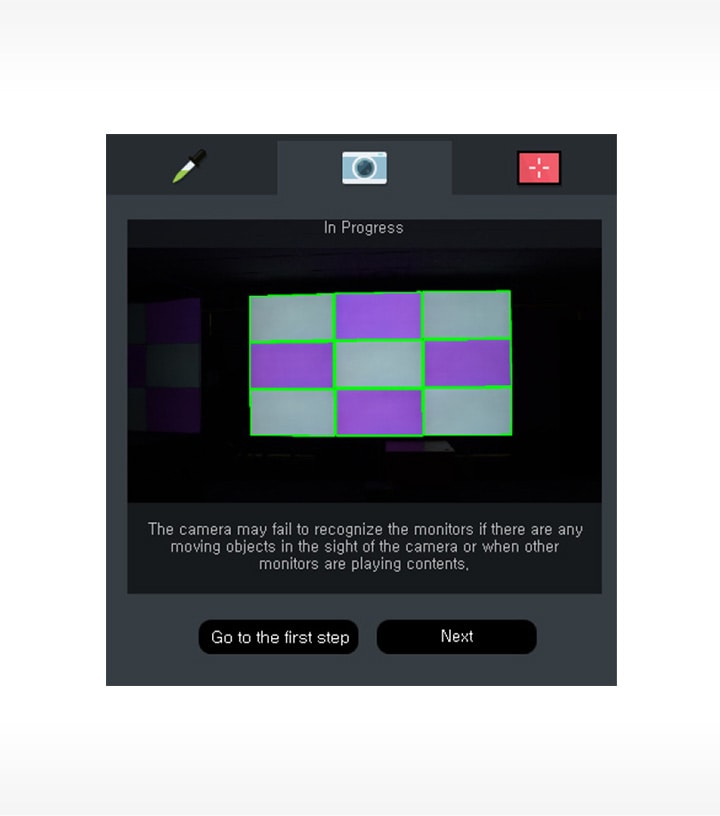

    2. 自动设置

    ① 自动设置电视墙的布局并且实时显示摄像头的拍摄图像。
    ② 点击这一按钮,继续下一步。
    ③ 如果在自动设置过程中出现错误,则程序会中断设置并且向您发出错误通知,而且还可以前往First Step(第一步)按钮,这样您就可以重头开始。
  • ID_08_SuperSignWB_14_1460717444354_1478046548350 ID_08_SuperSignWB_14_m_1461312470951_1478046553294

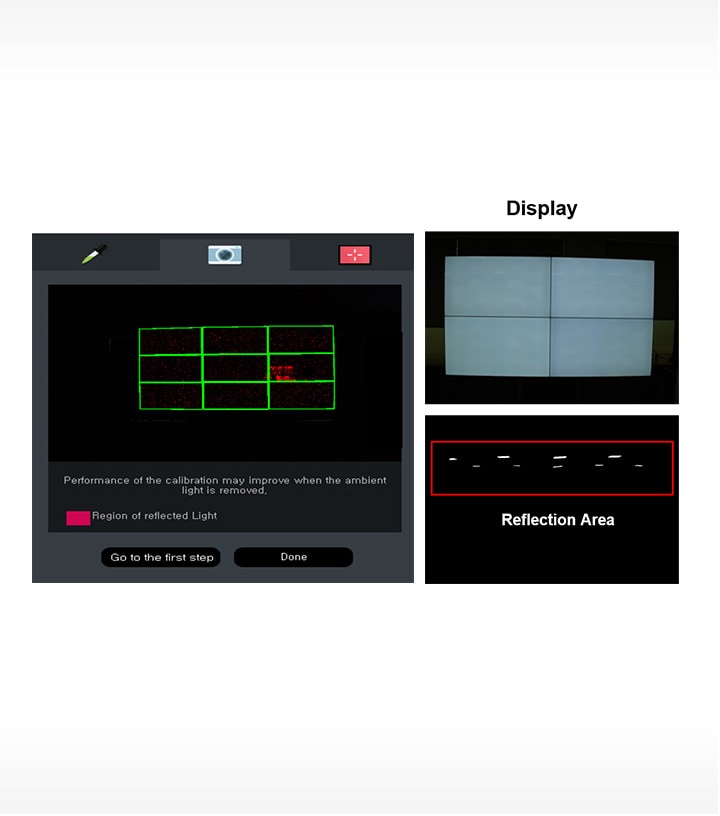

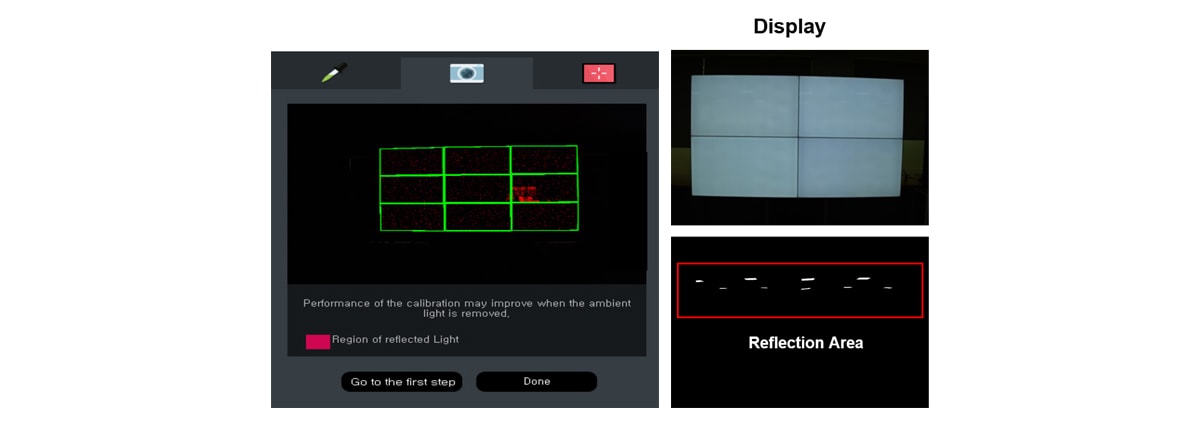

    3. 检测反射

    - 查看过已经检测出来的反射区域之后,选择don(不要)。
    - 已经检测出来的反射区域不需要进行校准。
    - 如果已经检测出了过多的反射区域,那么就需要输入一个错误信息。

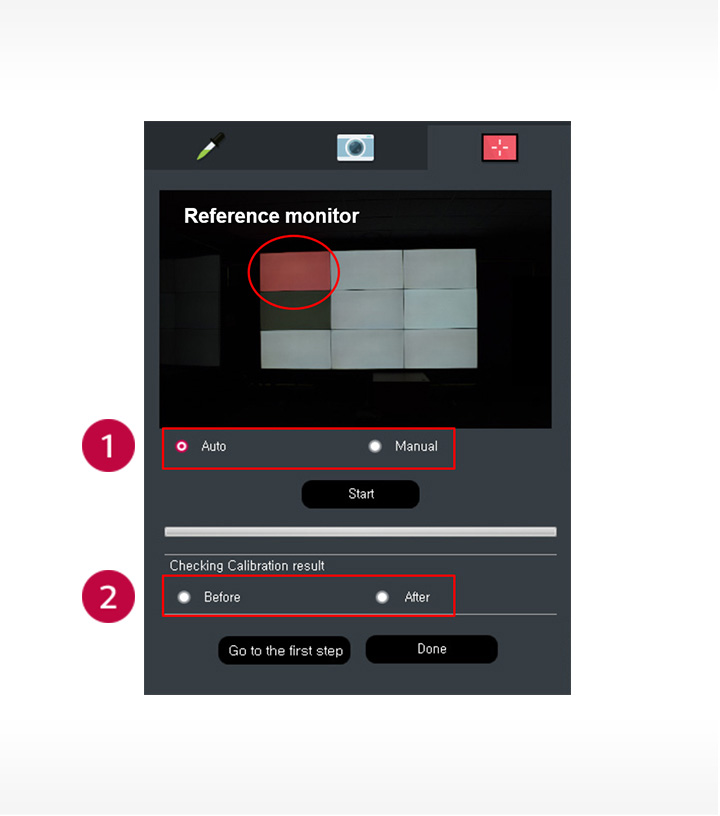

  • 摄像头校准 - 校准菜单。

    可以在设置摄像头之后进行校准

  • ID_08_SuperSignWB_15_1460717609296_1478046584319 ID_08_SuperSignWB_15_m_1461312490480_1478046589340

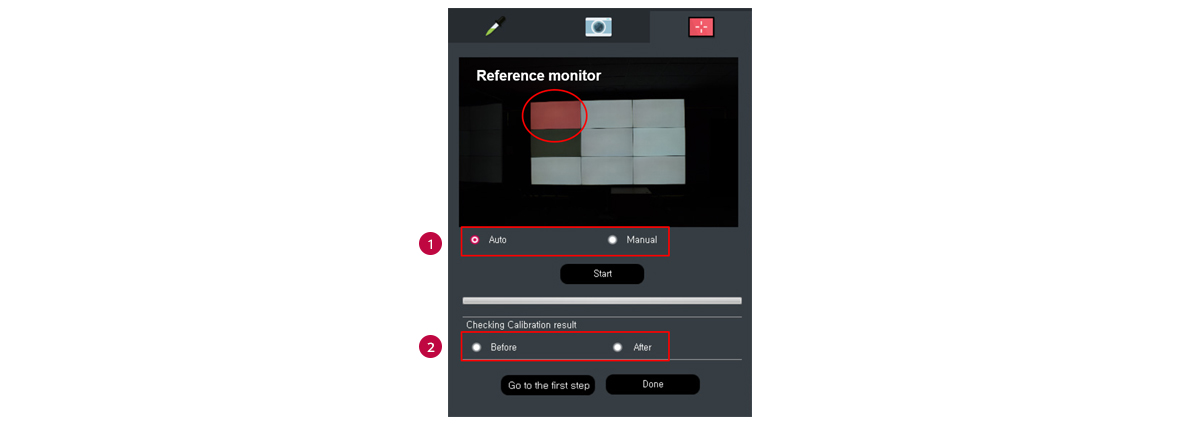

    ① 自动/手动选项
    - 自动:自动选择参考显示屏
    - 手动:可以选择相关的参考显示屏
    ② 一旦完成校准,您就可以采用Checking Calibration(查看校准)的结果比较校准之前和之后的情况。
