كيف يعمل المبرد؟ دليل عملي مع مخطط

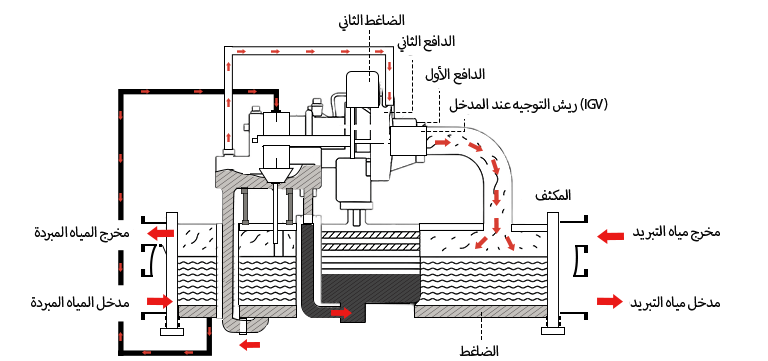

يستخدم مبرد الطرد المركزي من LG ضاغطًا ذا مرحلتين مع توسعة على مرحلتين واقتصاديًا خارجيًا. تقوم ريش التوجيه عند المدخل (IGV) بقياس بخار الضغط المنخفض وتوجيهه إلى الدافع الأول للتحكم في السعة. بعد ضغط المرحلة الأولى، يمتزج التدفق مع البخار البارد القادم من المُوفّر ويدخل إلى الدافع الثاني للضغط النهائي. في المكثف، يطرد الغاز عالي الضغط الحرارة إلى مياه التبريد من برج التبريد؛ وتقوم LG بتوجيه هذه المياه عبر حزمة المكثف لتكثيف سائل تبريد الغاز إلى سائل عالي الضغط. يمر السائل بجهاز توسيع أول وثاني، مما يؤدي إلى انخفاض الضغط ودرجة الحرارة قبل المبخر.

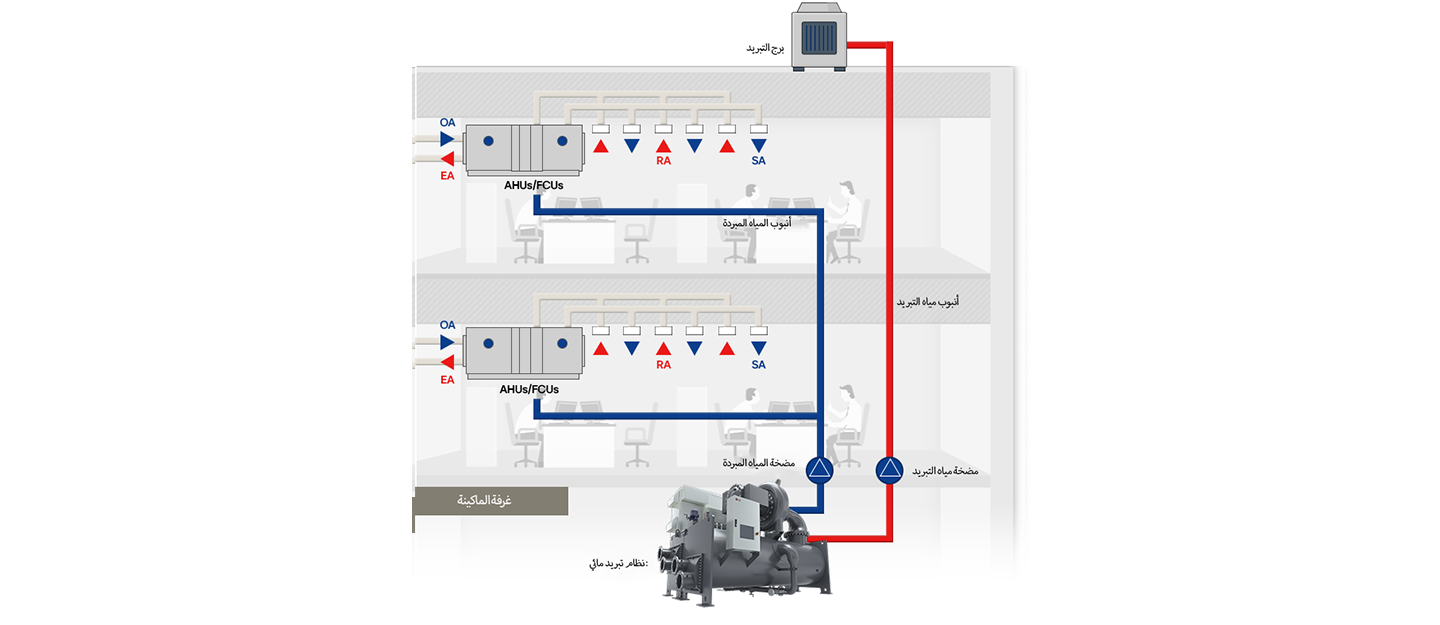

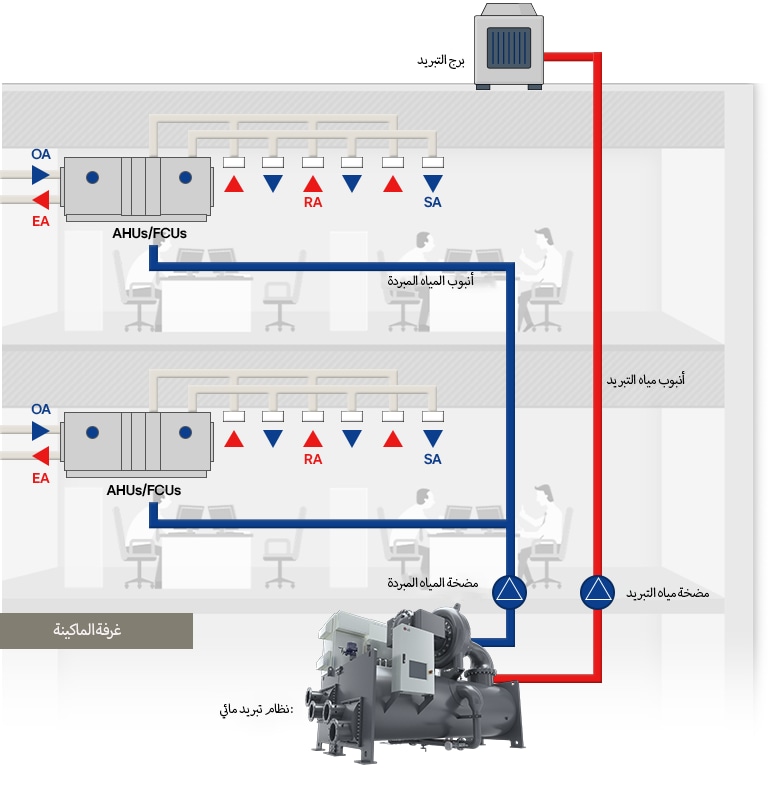

في المبخر، هذا الخليط منخفض الضغط يمتص الحرارة من الماء المبرد داخل الأنابيب ويتبخر. تضخ الوحدة هذه المياه المبردة عبر ملفات التبريد في المبنى (AHUs/FCUs) لتبريد هواء الإمداد، ثم تعود المياه الدافئة إلى المبرد لإعادة الدورة؛ وفي الوقت ذاته، تنقل حلقة مياه المكثف الحرارة المطرودة إلى برج التبريد. يمكن لوحدة تحكم LG التحكم مباشرة في مضخات المياه المبردة ومياه التبريد، بالإضافة إلى مروحة البرج. يراقب درجة حرارة المياه المبردة وتدفقها للحفاظ على نقطة الضبط المستهدفة.

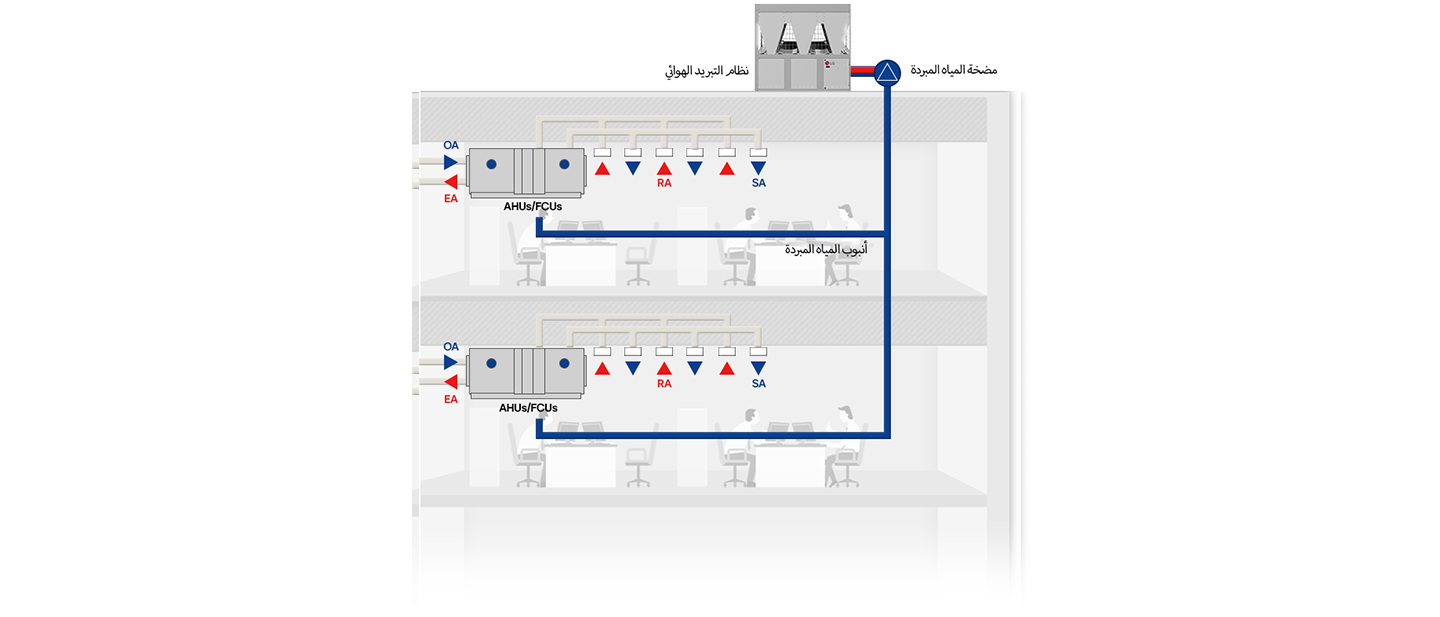

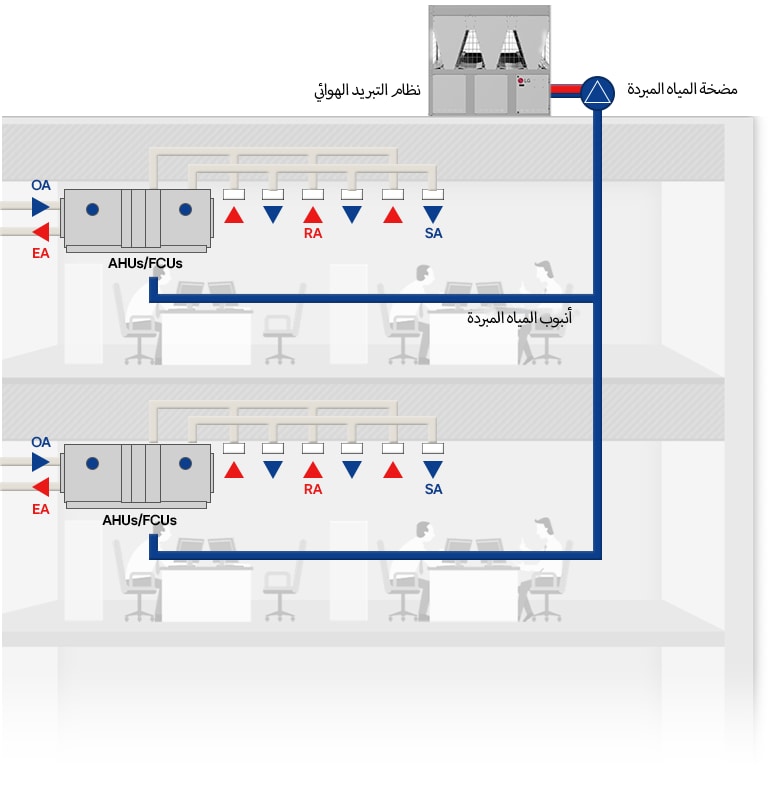

سنشرح الآن آلية عمل مبرد الهواء من LG، بما في ذلك كيفية طرد الحرارة إلى الهواء المحيط، وطريقة توصيل المياه المبردة إلى ملفات AHU/FCU لتبريد المساحات.

في جانب المياه، تخرج المياه المبردة من المبخر عبر وصلة الخروج، وتُضخ عبر المبنى إلى ملفات التبريد في وحدات AHU/FCU لتبريد هواء الإمداد، ثم تعود أكثر دفئًا إلى وصلة الدخول لتكرار الدورة. نظرًا لأن الحرارة تُطرد مباشرة إلى الهواء الخارجي، لا توجد دائرة مياه مكثف أو برج تبريد في هذا التكوين؛ حيث تتولى مراوح المكثف مهمة طرد الحرارة.

تُعدّ المبردات جوهر أنظمة التبريد بالمياه. تُنتج المياه المبردة وتضخها عبر المبنى. تضيف أنظمة التبريد بالماء برج تبريد ودائرة مياه للمكثف، بينما تطرد الوحدات المبرّدة بالهواء الحرارة مباشرة إلى الهواء الخارجي. هذا القرار الواحد يؤثر في تصميم الأنابيب، والمضخات، وأنظمة التحكم، وأعمال الصيانة اليومية.

• حيث تتناسب مبردات LG المبردة بالماء، ولماذا
تناسب هذه الأنظمة المواقع الكبيرة ذات الأحمال المستمرة التي تستفيد من محطة مركزية، مثل: محطات التبريد المركزي، وشبكات الجامعات، وتبريد هواء مداخل التوربينات في محطات الطاقة، وغرف التنقية لأشباه الموصلات، وترتيبات استرداد الحرارة التي توفّر المياه المبردة والمياه الساخنة المفيدة في الوقت نفسه. تتولى دائرة تعتمد على برج تبريد عملية طرد كميات كبيرة من الحرارة وتوزيع المياه المبردة إلى العديد من المباني عبر أنابيب مدفونة، مما يجعلها مثالية لهذه التطبيقات.

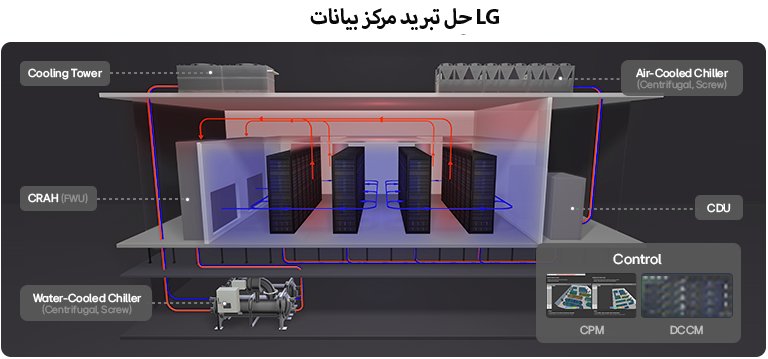

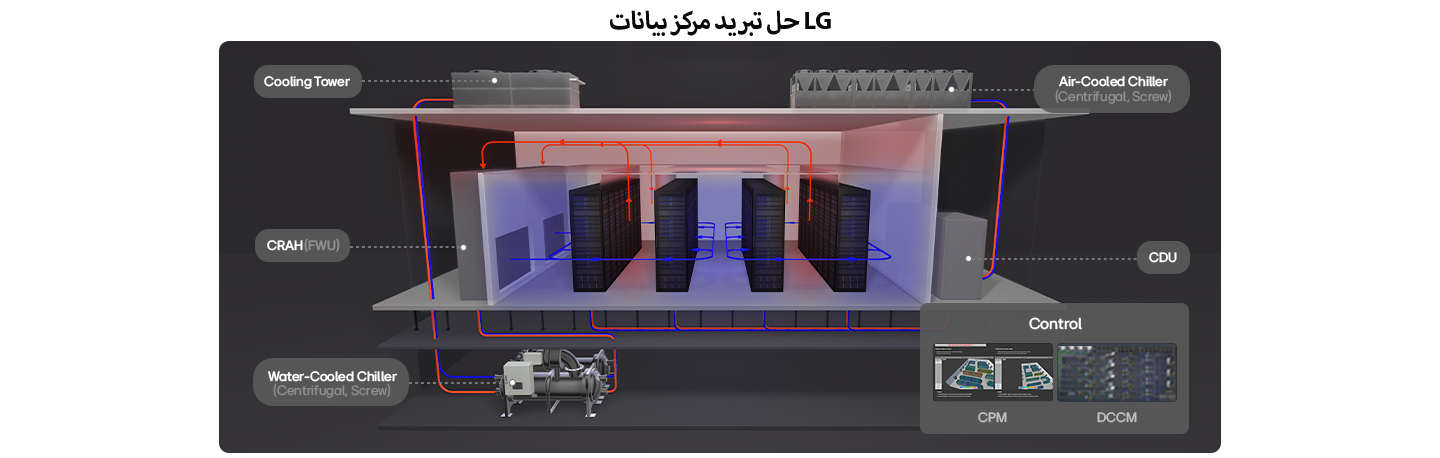

تتجه مراكز البيانات أيضًا نحو اعتماد محطات تبريد مركزية بالمياه المبردة؛ وتُظهر مواد LG استخدام مبردات مائية في حلول تبريد الغرف وتبريد الشرائح، مع نظام LG BECON للتحكم المتكامل في المحطة، بالإضافة إلى أمثلة من مشاريع محلية.

• أين تناسب مبردات LG الحلزونية المبرّدة بالهواء والمزوّدة بعاكس، ولماذا؟
تُعد مناسبة تمامًا للمباني الفردية والمشاريع التي تدعم التحديث، مثل المدارس، والمكاتب، والمستشفيات، والفنادق، وأحواض السباحة، وبعض العمليات الصناعية، والمزارع الذكية. لا حاجة إلى برج تبريد، ويمكن تركيبه في الهواء الطلق بسهولة، كما أن التحكم بالعاكس يتعامل بكفاءة مع تغير الأحمال الجزئية — وهو مثالي في الحالات التي تتغير فيها الأحمال على مدار اليوم. عادةً ما يكون الربط بأنابيب المياه الحالية أبسط وأسرع.

يختلف الاختيار على الرغم من أن الدورة هي نفسها. تختلف الإجابات حسب مسار طرد الحرارة (هواء مقابل ماء/برج تبريد)، وحجم التوزيع (مبنى واحد مقابل عدة مبانٍ)، ونمط الحمل (متغير مقابل ثابت)، ومتطلبات العمليات أو الجودة. تؤثر هذه العوامل الأربعة في قيود الموقع وهيكل التكاليف، لذا فإن اختيار نوع المبرد المناسب يعتمد على المبنى وشبكته، وليس فقط على دورة التبريد.
