برنامج SuperSign: لموازنة اللون الأبيض، مثالي لدى تعدد المهام

يوفر توازن اللون الأبيض ببرنامج SuperSign خدمة واجهة مستخدم مريحة بشكل ملحوظ لمساعدتك على كيفية الكتابة والرسم ولوحة المفاتيح الافتراضية وتصفح الإنترنت بما في ذلك مجموعة متنوعة من تعدد المهام
المقدمة
المقدمة

المقدمة

إن SuperSign هو برنامج معد لموازنة اللون لأبيض.

مخصص لمعايرة شاشات لافتات LG الرقمية

يوفر معايرة توازن اللون الأبيض في جهاز الاستشعار والكاميرا

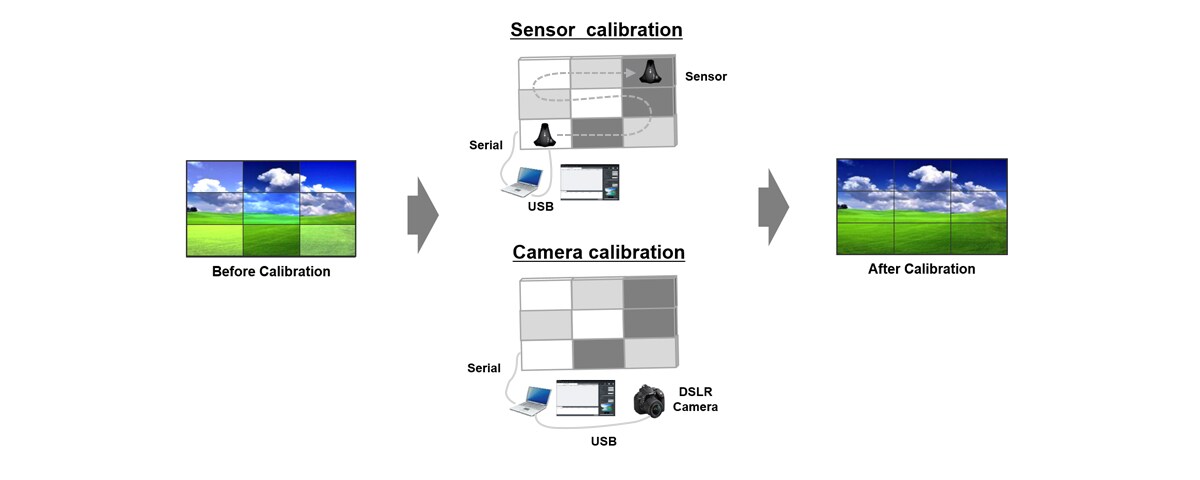

  • The image of software for calibration LG digital Signage monitors The image of software for calibration LG digital Signage monitors

معايرة جهاز الاستشعار

يمكنك بفضل التصميم اللافت للأنظار وواجهة المستخدم سهلة الاستخدام من موازنة اللون الأبيض بسهولة

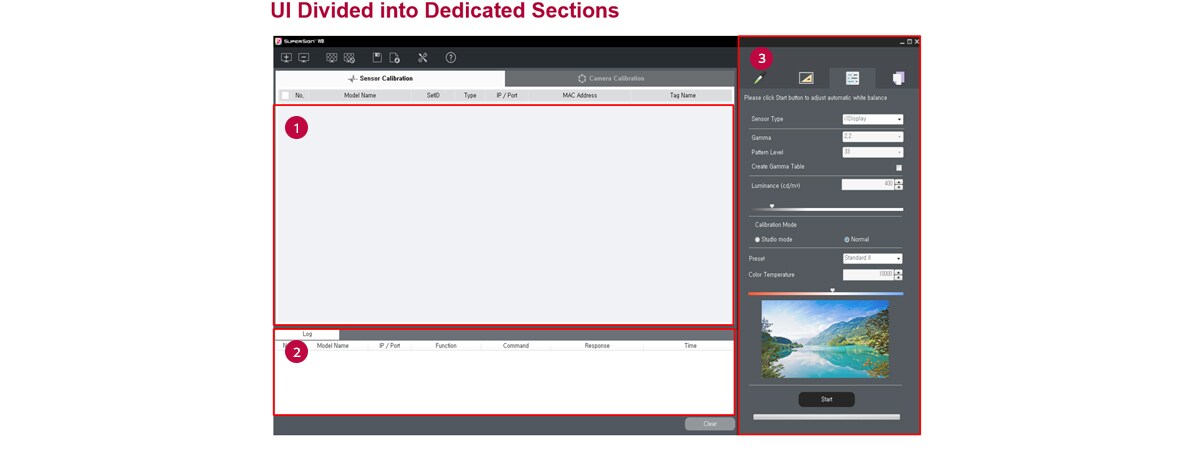

  • The sensor calibration screen of SuperSign WB The sensor calibration screen of SuperSign WB
    ① منطقة خاصة بإدارة تسجيل الشاشة، التجمع الشاشة، وإعدادات وضع التجانب والتحقق من الحالة العامة.
    ② منطقة خاصة بفحص حالة نشاط التحكم وحالة الشاشة (الشاشة في الوقت الحقيقي) سجلات
    ③ أدوات الإدارة - تعيين قيمة اللون وقياس والقيمة ومعايرتها وتكرارها

معايرة الكاميرا

يمكنك بفضل التصميم اللافت للأنظار وواجهة المستخدم سهلة الاستخدام من موازنة اللون الأبيض بسهولة

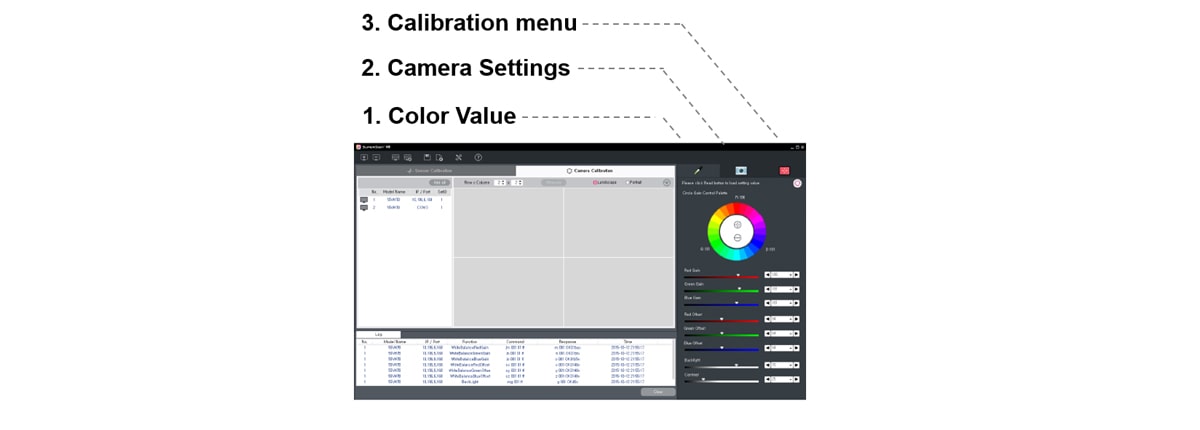

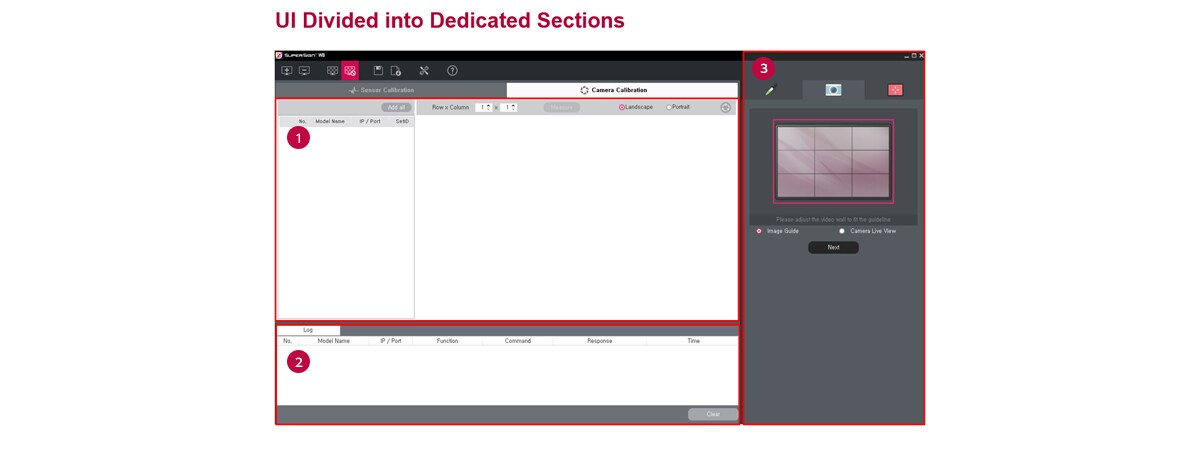

  • The camera calibration screen of SuperSign WB The camera calibration screen of SuperSign WB
    ① منطقة خاصة بإدارة تسجيل الشاشة، التجمع الشاشة، وإعدادات وضع التجانب والتحقق من الحالة العامة.
    ② منطقة خاصة بفحص حالة نشاط التحكم وحالة الشاشة (الشاشة في الوقت الحقيقي) سجلات
    ③ أدوات الإدارة - تعيين قيمة اللون، إعداد الكاميرا والمعايرة

دليل لمعايرة الكاميرا

- النماذج المدعومة: تكوين 55VH7B مع 3X3
- للحصول على أفضل نتائج معايرة، يجب توجيه الكاميرا وحائط الفيديو إلى  الاتجاه الأمامي لكل منها.
- يتم تثبيت الكاميرا في الاتجاه الأفقي، حيث يمكن أن يتسبب وضع الكاميرا بشكل عمودي في تعرض الكاميرا للعطل، وهو ما يؤدي إلى تكوين معايرة غير صحيحة.
- يُمكن من معايرة حائط الفيديو المكون في شكل مربع فقط. لا يتم دعم حائط الفيديو المثبت بشكل غير قياسي

مواصفات الأجهزة (مستحسن)

  • ID_08_SuperSignWB_04_1460716517803 ID_08_SuperSignWB_04_m_1461312306735

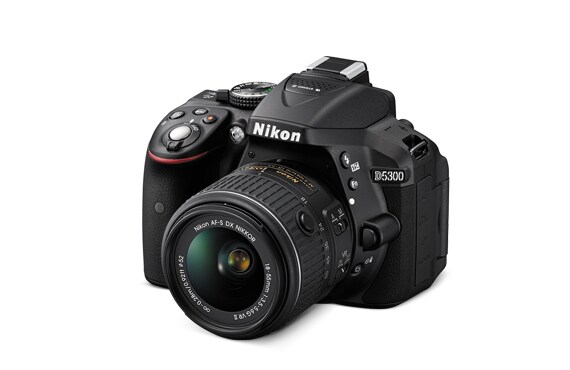

    الكاميرا

    - DSLR Camera
    - Nikon D5300
  • ID_08_SuperSignWB_05_1460716557698 ID_08_SuperSignWB_05_m_1461312312465

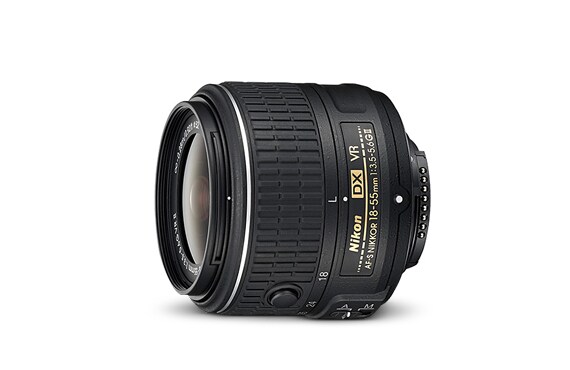

    العدسة

    - AF-S DX NIKKOR 18-55mm F3.5-5.6G VR II
  • ID_08_SuperSignWB_06_1460716682133 ID_08_SuperSignWB_06_m_1461312329173

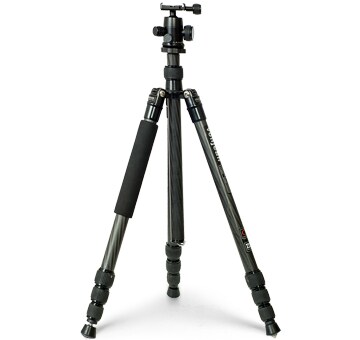

    Tripod

    Supported all models
  • ID_08_SuperSignWB_07_1460716789753 ID_08_SuperSignWB_07_m_1461312335447

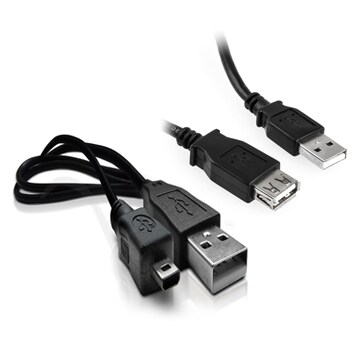

    USB

    - One available Camera to PC(USB) connect cable
    - Recommended : USB extender cable 10M(32 feet)
  • ID_08_SuperSignWB_08_1460716827572 ID_08_SuperSignWB_08_m_1461312343520

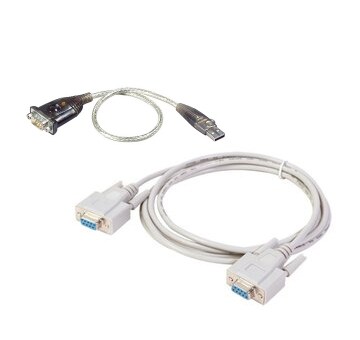

    RS232

    - One available RS232 to PC(USB) connect cable
    - Recommended : RS232 Serial extender cable 10M(32 feet)

معايرة جهاز الاستشعار

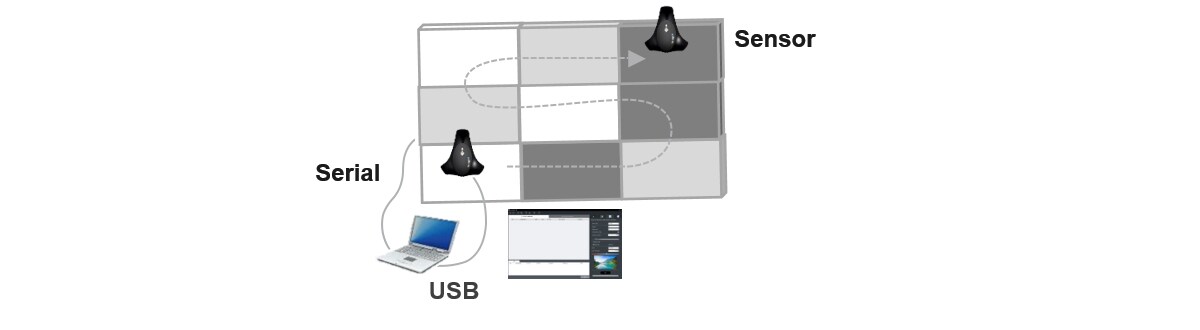

  • The sensor calibration of SuperSign WB The sensor calibration of SuperSign WB
    عرض المعلومات البصرية في قياس نقطة واحدة
    - التجهيزات: جهاز الاستشعار
    - الإدارة: شخصان
    - المهلة (بناء على3 3X  باستثناء الزمن السابق للمعايرة  المهلة 9 دقائق تقريبًا

معايرة الكاميرا

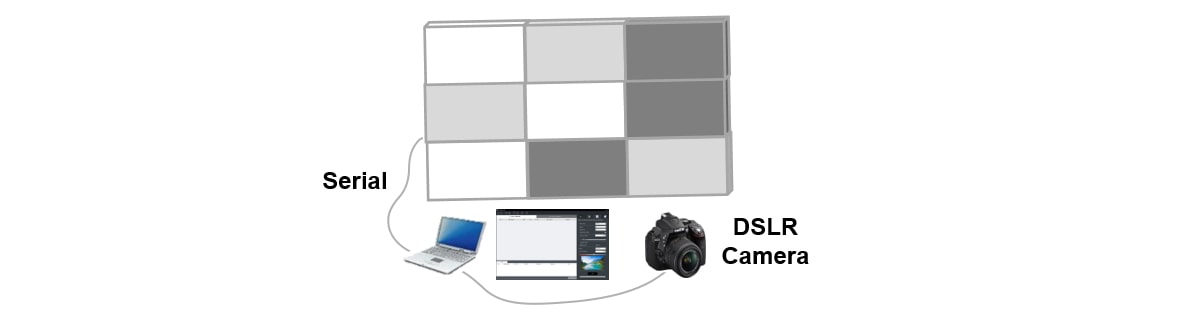

  • The camera calibration of SuperSign WB The camera calibration of SuperSign WB
    قيمة تمثيلية عن طريق جمع المعلومات البصرية عن الكثير من البيانات الطيفية لكل وحدة
    - التجهيزات: الكاميرا
    - الإدارة: شخص واحد - المهلة (بناءً على 3X3): تقريبًا 3 دقائق و10 ثواني
    ※ الزمن السابق للمعايرة باستثناء المهلة

معايرة الكاميرا - بدء العمل

يمكنك من ضبط توازن اللون الأبيض بالكاميرا.

  • The Camera Calibration – Getting Started Screen of SuperSign WB The Camera Calibration – Getting Started Screen of SuperSign WB
    ① أدخل حجم حائط الفيديو  الذي تريد معايرته. أدخل عدد مناسب لصفوف وأعمدة حائط   الفيديو، على التوالي. (الحد الأقصى لحجم معايرة حائط شاشات الفيديو هو 3X3).
    ② حدد اتجاه حائط الفيديو أفقيًا أو عموديًا.
    ③ اختر الأجهزة المطلوبة من قائمة الأجهزة الموجودة على الجانب الأيسر من الشاشة لإنشاء حائط الفيديو.
    - يمكنك إنشاء حائط الفيديو عن طريق إضافة جميع الأجهزة المحددة في وقت واحد باستخدام زر إضافة الكل.
    - يمكنك إعادة تكوين حائط الفيديو باستخدام زر إعادة ضبط حائط الفيديو.
    - يتم تمكين زر القياس بمجرد الانتهاء من عملية معايرة الكاميرا، ويمكنك عرض القيم المعدلة.

معايرة الكاميرا - إعداد الكاميرا

وجّه الكاميرا بحيث يمكن الاستحواذ على حائط الفيديو بأكمله. إعدادات الكاميرا هي عبارة عن تخطيط حائط فيديو مكوَّن مع إمكانية التحقق من مناطق الانعكاس المكشوفة.

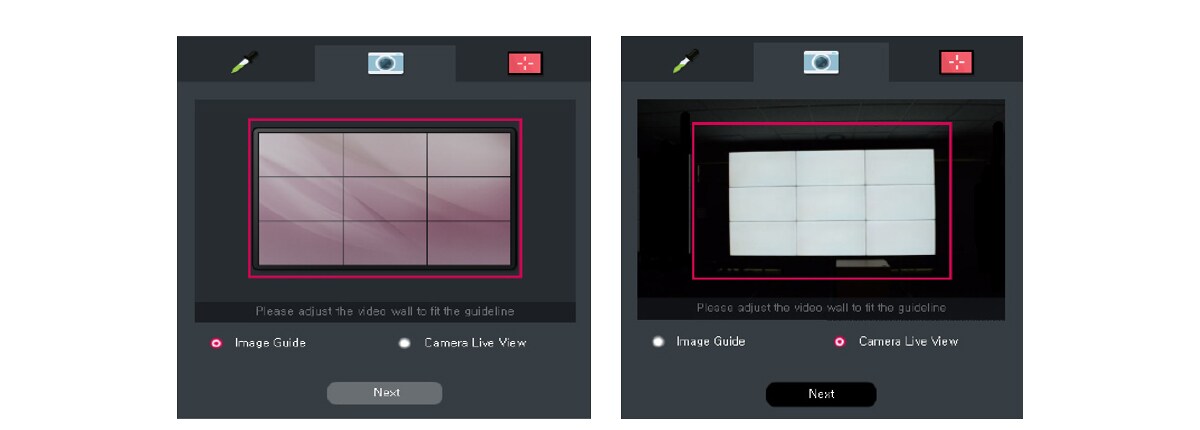

  • The positioning the camera of SuperSign WB The positioning the camera of SuperSign WB

    1. تعيين موضع الكاميرا

    ① اضبط المسافة بين حائط  الفيديو والكاميرا، وكذلك وضع الكاميرا بحيث يمكن وضع حائط الفيديو داخل الخطوط الموجهة أثناء ملأ شاشة الكاميرا.
    ② إذا قمت بتحديد العرض الحي للكاميرا، فيمكنك عرض الصور من الكاميرا في الوقت الحقيقي.
    ③ بعد محاذاة حائط الفيديو مع الخطوط الموجهة، حدد زر التالي للانتقال إلى الخطوة التالية.  * تجنب ضبط الحجم باستخدام وظيفة التكبير بالكاميرا. استخدم إعداد 18 ملم لعدسة الكاميرا.
    - الكاميرات المدعومة: Nikon D5300
    - عدسة مدعومة: AF-S DX NIKKOR 18-55 mm f/3.5-5.6G VR II

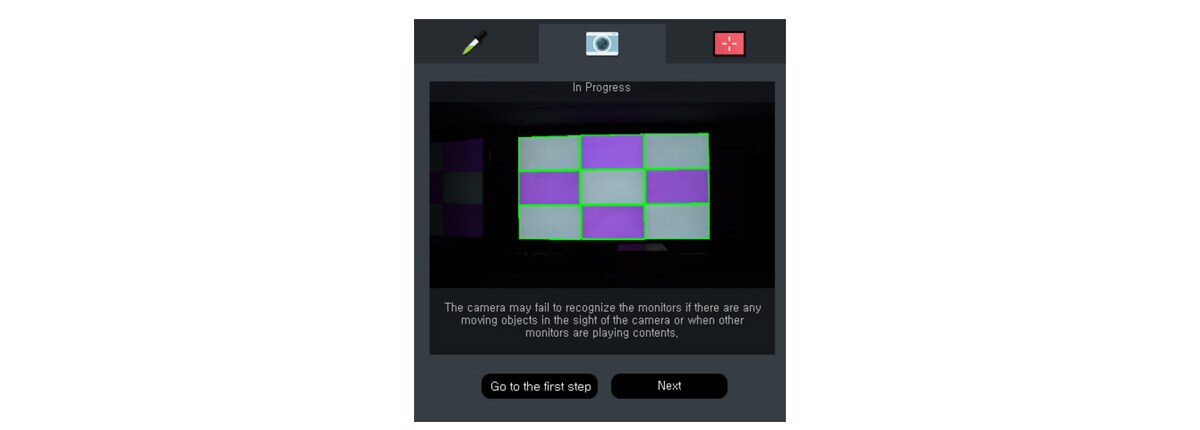

  • The Auto setup of SuperSign WB The Auto setup of SuperSign WB

    2. الإعداد التلقائي

    ① قم بإعداد تخطيط حائط  الفيديو تلقائيًا وإظهار صور لقطة الكاميرا في الوقت الحقيقي.
    ② انتقل إلى الخطوة التالية بالنقر فوق هذا الزر.
    ③ في حالة حدوث خطأ أثناء الإعداد التلقائي، سوف يتوقف البرنامج عن الإعداد ويخطرك بوجود خطأ، ويُمكَّن أيضًا العودة إلى زر الخطوة الأولى بحيث يمكنك البدء من جديد.

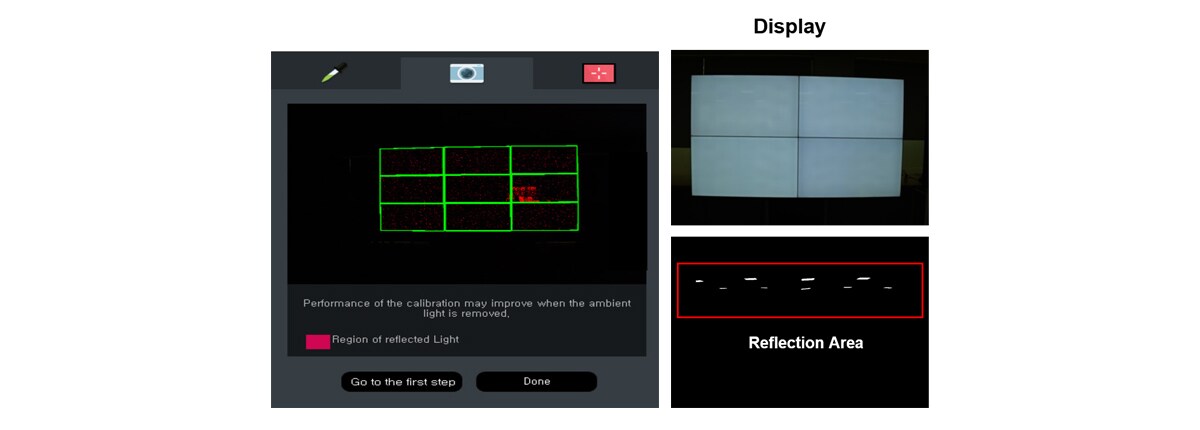

  • The detecting reflections of SuperSign WB, The display of SuperSign WB The detecting reflections of SuperSign WB, The display of SuperSign WB

    3. كشف الانعكاسات

    - بعد التحقق من مناطق الانعكاسات المكتشفة، اختر don.
    - لا تستخدم مناطق الانعكاسات المكتشفة للمعايرة.
    - في حالة الكشف عن الكثير من مناطق الانعكاس، ستظهر رسالة خطأ.

معايرة الكاميرا - قائمة المعايرة

يمكن إجراء المعايرة بعد إعداد الكاميرا

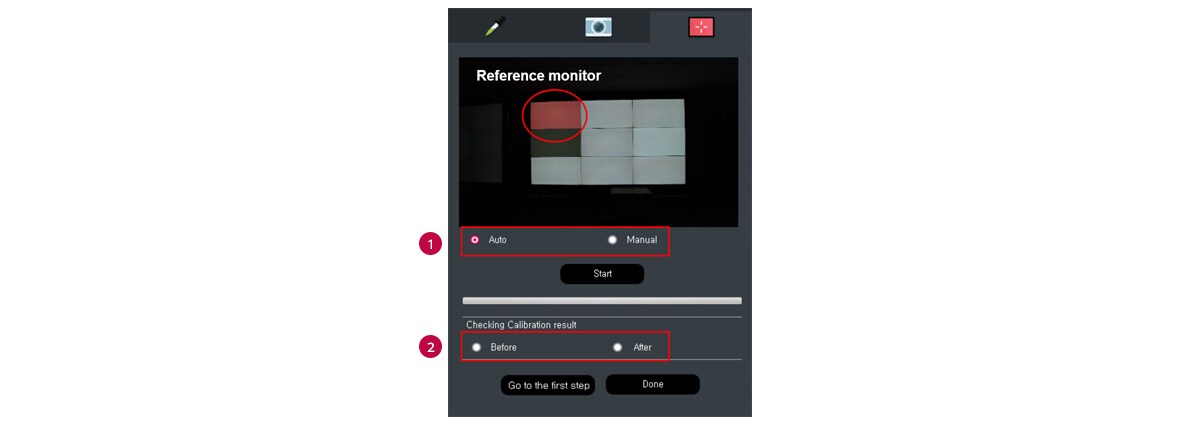

  • The camera calibration menu of SuperSign WB The camera calibration menu of SuperSign WB
    ① خيار تلقائي/ يدوي - تلقائي: يتم اختيار شاشة المرجع تلقائيًا
    - الضبط اليدوي: يمكن من تحديد شاشة المرجع
    ② فور اكتمال المعايرة، يمكنك من المقارنة قبل وبعد المعايرة باستخدام فحص نتيجة المعايرة.
