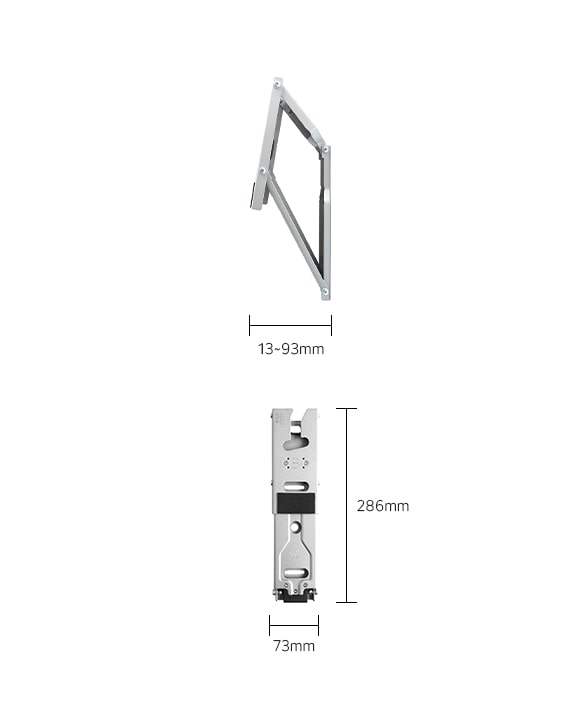

TV-Wandhalterung

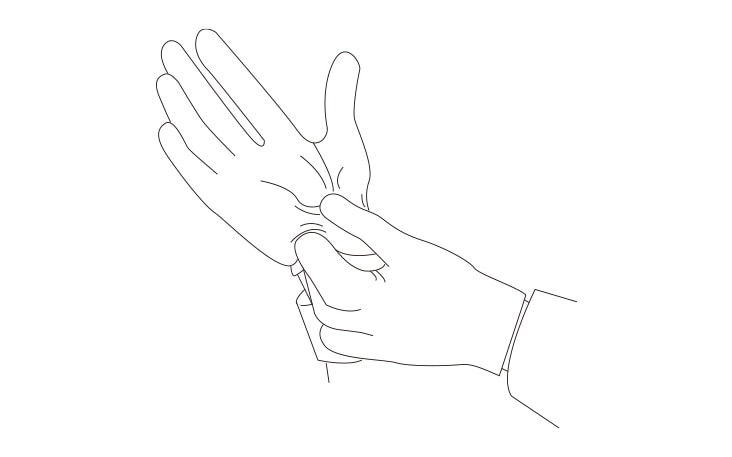

Installiere das Produkt nicht mit bloßen Händen.

Trage unbedingt Arbeitshandschuhe.

Beim Installieren ohne Arbeitshandschuhe kann es zu Verletzungen kommen.

1. Bohre an den vorgesehenen Positionen für die Dübel mit einem 8mm-Bohrer Löcher mit einer Tiefe von 80 mm (3,1 Zoll) bis 100 mm (3,9 Zoll).

2. Säubere die Bohrlöcher und entferne Rückstände.

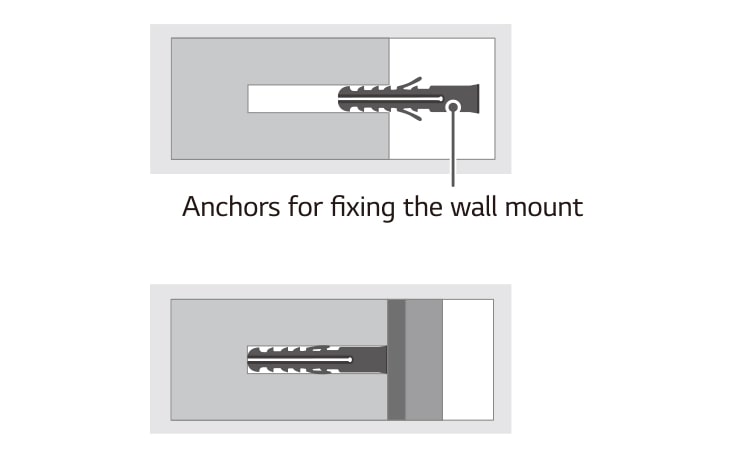

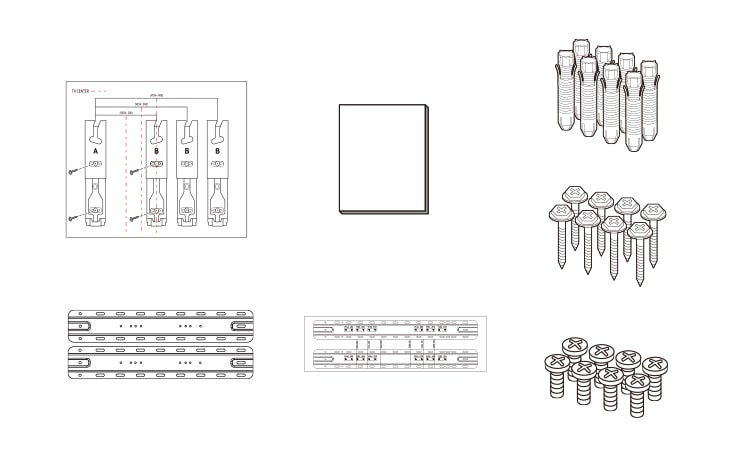

3. Setze die mitgelieferten Dübel zur Befestigung der Wandhalterung in die Bohrlöcher ein.

(Setze die Dübel mithilfe eines Hammers ein.)

4. Drücke die Wandhalterung gegen die Wand und überprüfe, ob die Positionen der Löcher passen.

5. Schraube die Befestigungsschrauben der Wandhalterung in die Bohrlöcher ein und ziehe die Schrauben fest.

Ziehe die Schrauben mit einem Drehmoment von 4,5 N m (45 kgf/cm; 39,0 lbf/in) bis

5,9 N m (60 kgf/cm; 52,0 lbf/in) fest.

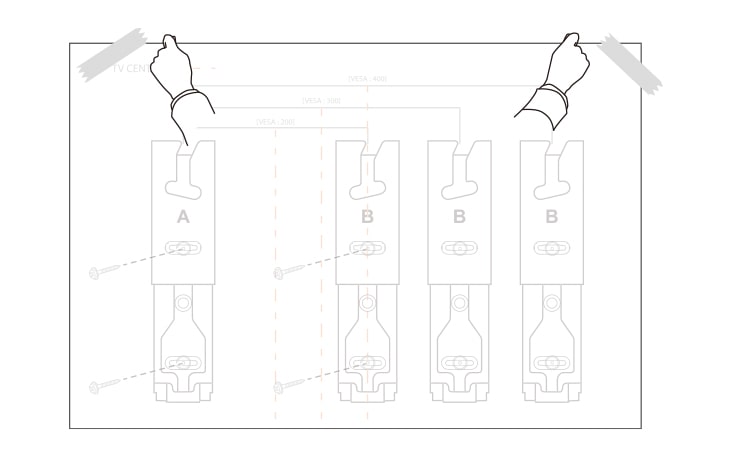

Bringe beim Bestimmen des Installationsorts des Fernsehers die Papierschablone an der Wand an.

– Achte beim Anbringen der Papierschablone an der Wand darauf, dass die Papierschablone waagerecht ausgerichtet ist.

– Orientiere dich beim Anbringen der Papierschablone an den Außenlinien des Fernsehers und an der Position des Mittelpunkts des Fernsehers.

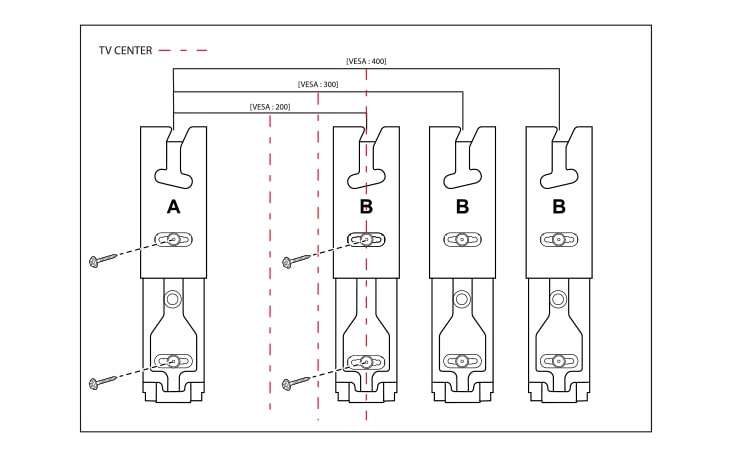

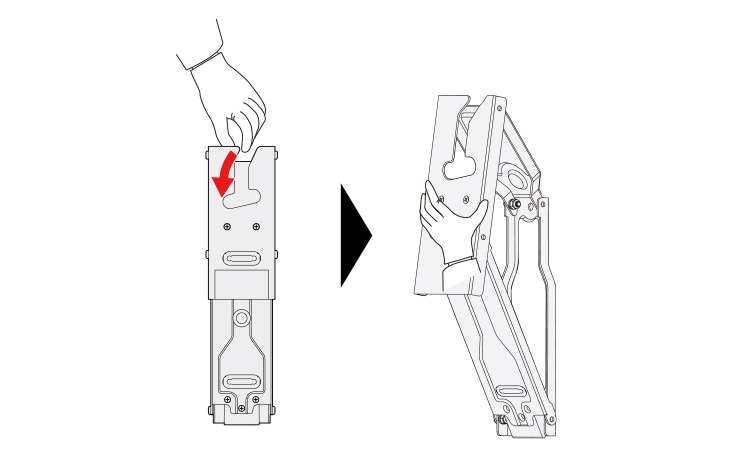

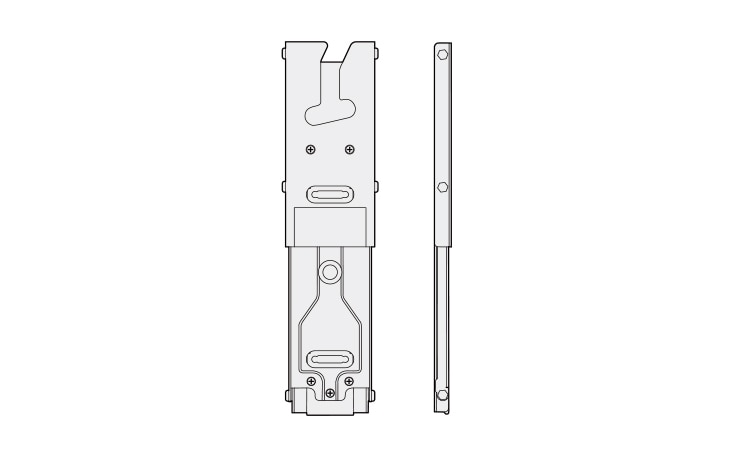

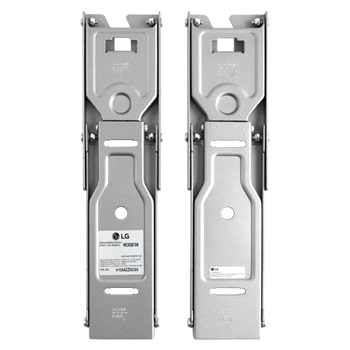

1. Überprüfe die Form der Wandhalterung auf dem Bild.

– Installiere A an die linke und B an die rechte Seite, entsprechend den Markierungen auf der Wandhalterung.

– Richte dich beim Befestigen der Wandhalterung nach dem folgenden Bild.

– Überprüfe mithilfe einer Wasserwaage, ob die Wandhalterung waagerecht ist.

– Schraube die Befestigungsschrauben der Wandhalterung ein: eine Schraube oben und eine Schraube unten.

– Ziehe die Schrauben mithilfe eines Kreuzschlitzschraubendrehers (manuell oder elektrisch) soweit fest, dass die Wandhalterung sicher an der Wand befestigt ist.

2. Installiere die Wandhalterung an dem auf der Papierschablone gekennzeichneten Ort.

– Überprüfe vor dem Installieren die VESA-Größe des von dir erworbenen Modells.

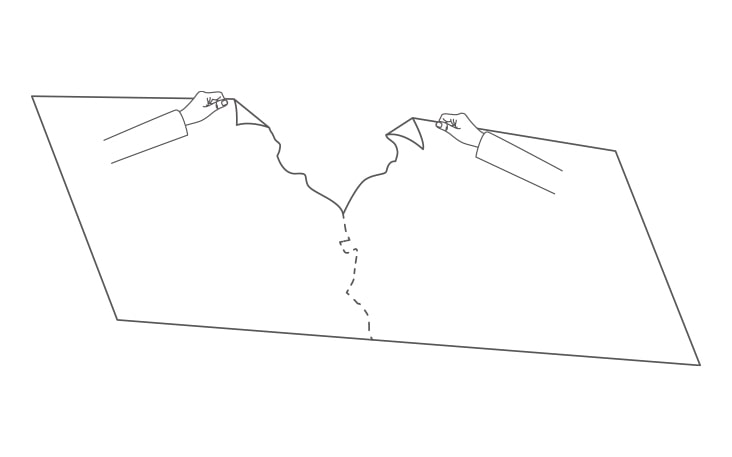

4. Nimm die Papierschablone von der Wand.

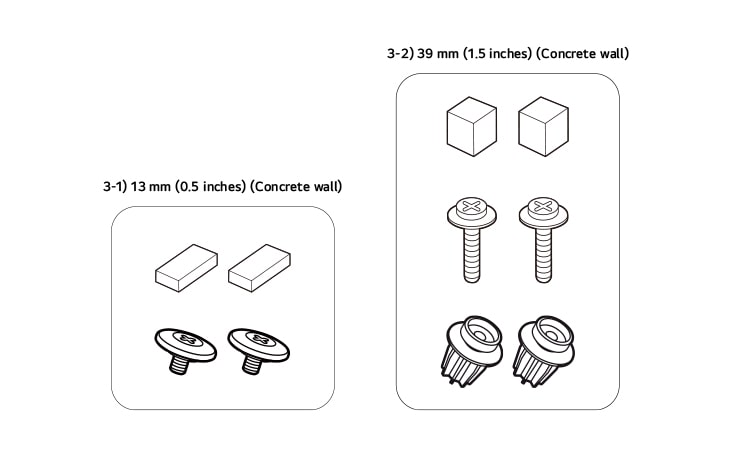

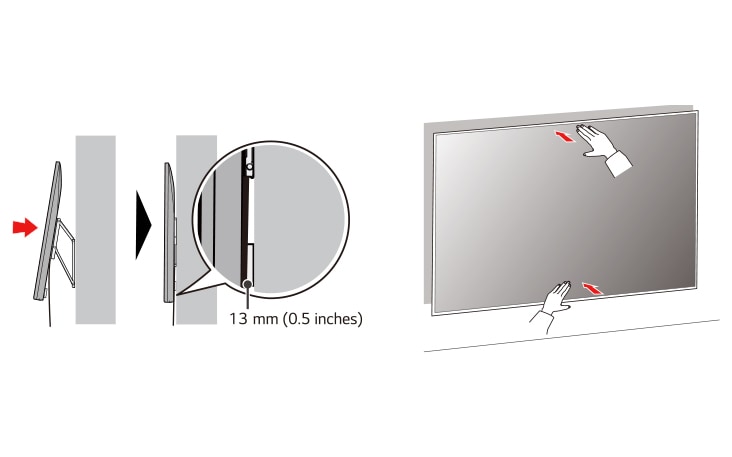

Abstand zwischen Fernseher und Wand: 13 mm (0,5 Zoll)

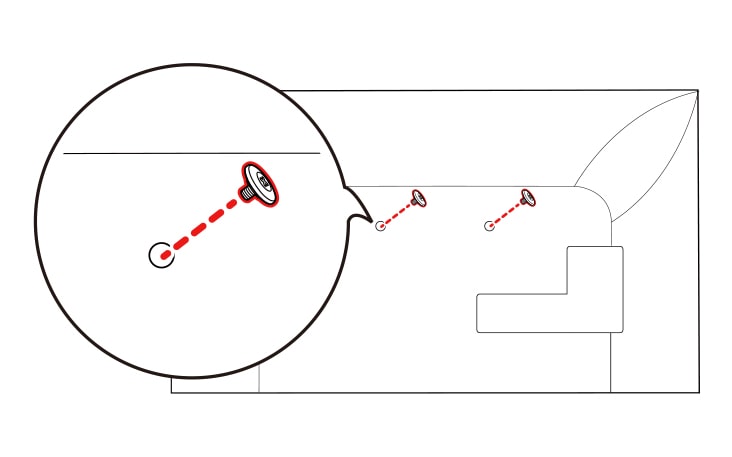

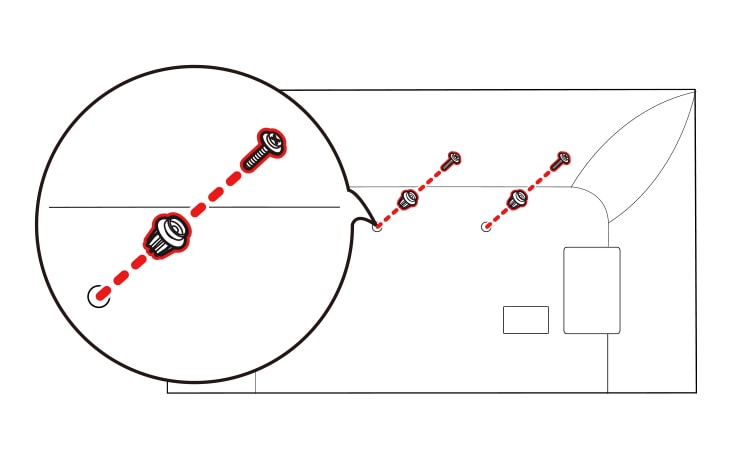

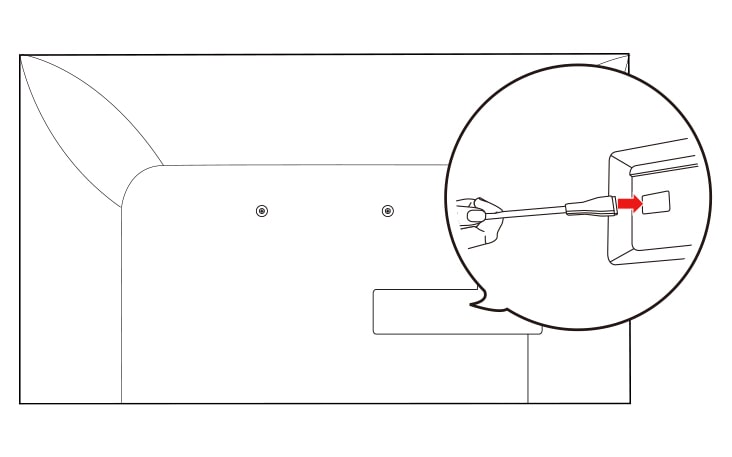

1. Schraube die mitgelieferten Befestigungsschrauben für den Fernseher an beiden Seiten in die oberen VESA-Löcher am Fernseher ein.

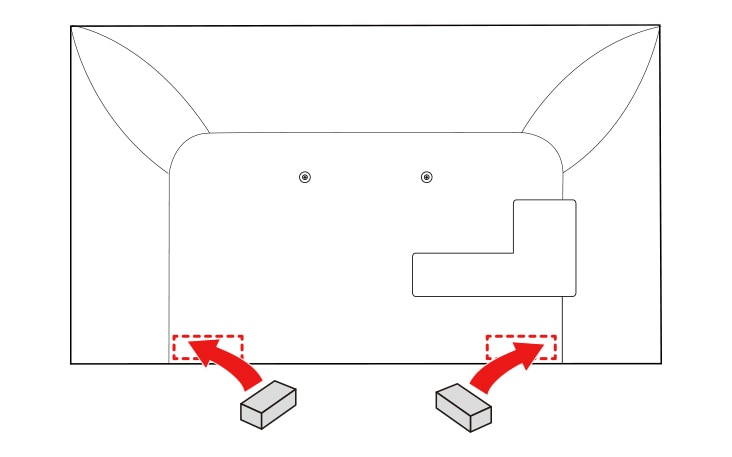

2. Befestige das mitgelieferte Schutzpolster A für den Fernseher unten an der flachen Oberfläche an der Rückseite des Fernsehers.

(Der genaue Ort ist möglicherweise vom Modell abhängig.)

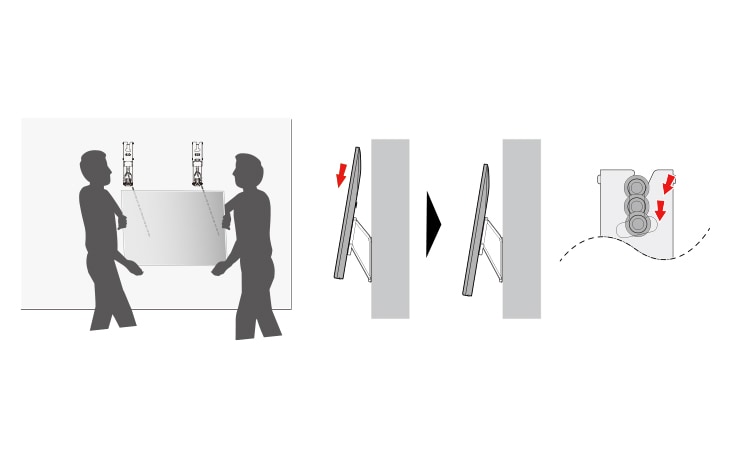

3. Ziehe nach dem Anbringen des Fernsehers an der Wandhalterung die am Fernseher befestigten Schrauben in der Wandhalterung fest.

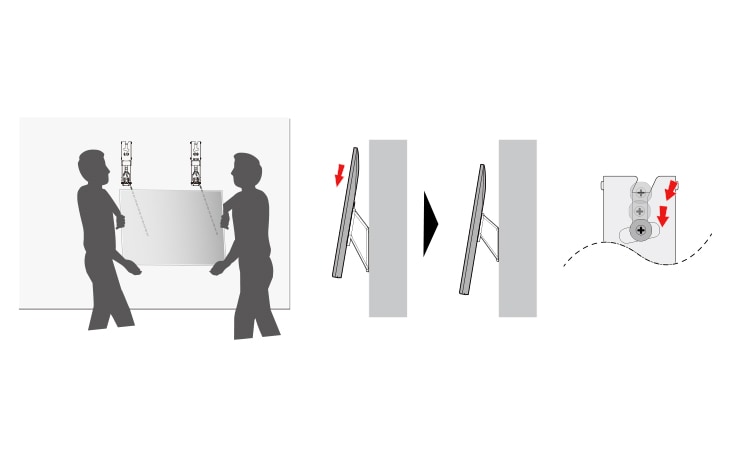

– Achtung: Das Anbringen des Fernsehers muss durch mindestens zwei Personen erfolgen.

(Wird das Produkt von einer einzelnen Person angehoben, kann das Produkt herunterfallen, wodurch es zu Beschädigungen oder gar Verletzungen kommen kann.)

– Achte beim Anbringen des Fernsehers darauf, dass das Netzkabel nicht zwischen der Wandbefestigung und dem Fernseher eingeklemmt wird.

(Ein eingeklemmtes Netzkabel kann Schäden am Produkt verursachen.)

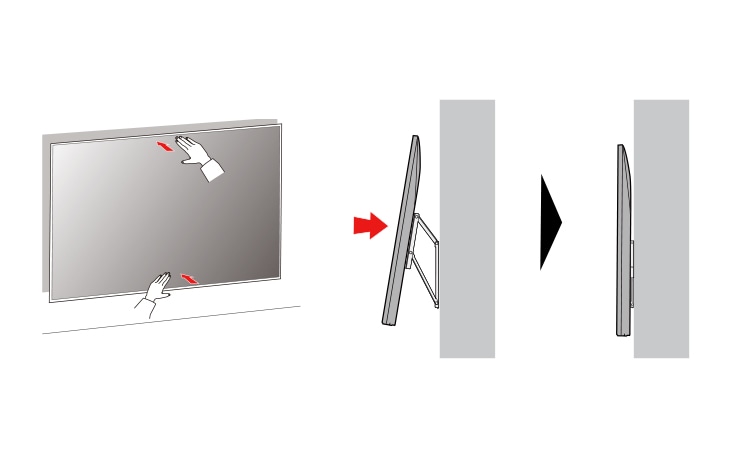

4. Drücke den Fernseher dicht an die Wand.

Drücke dabei unbedingt vorsichtig auf die oberen und unteren Bereiche des Fernsehers, damit der Fernseher nicht durch das Drücken beschädigt wird.

Drücke noch einmal vorsichtig auf die Mitte des Fernsehers, bis der Fernseher vollständig an der Wand sitzt.

Achtung: Übe keine übermäßige Kraft auf den Bildschirm aus.

(Andernfalls kann der Bildschirm beschädigt werden.)

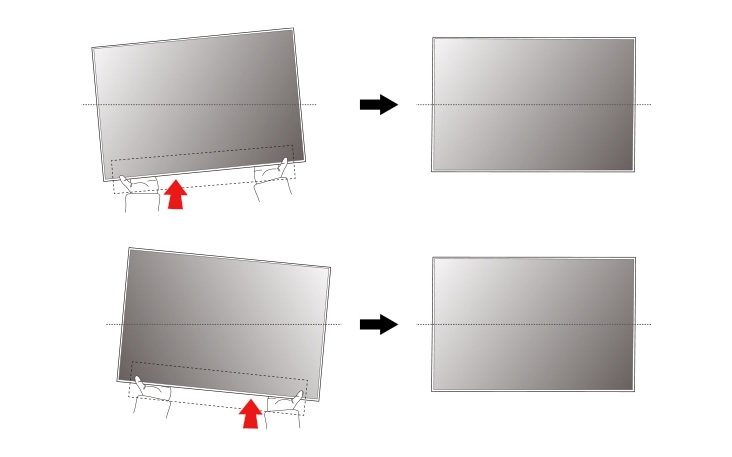

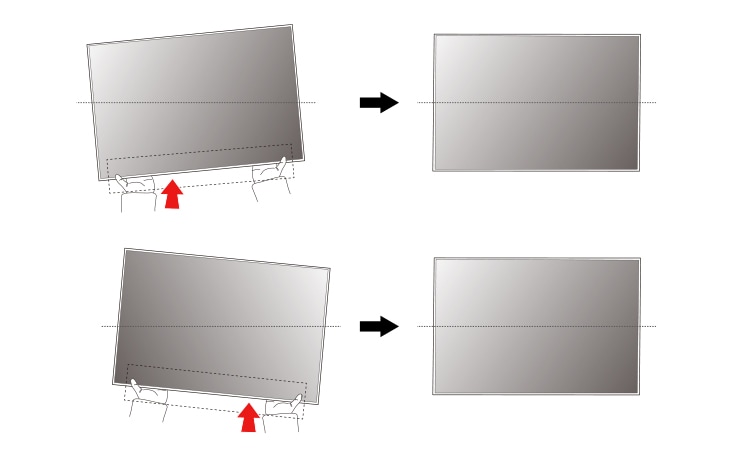

5. Bringe das Produkt von Hand in die waagerechte Position.

Erfasse die linke und die rechte Unterseite des Fernsehers und drücke den Fernseher in die gewünschte Richtung.

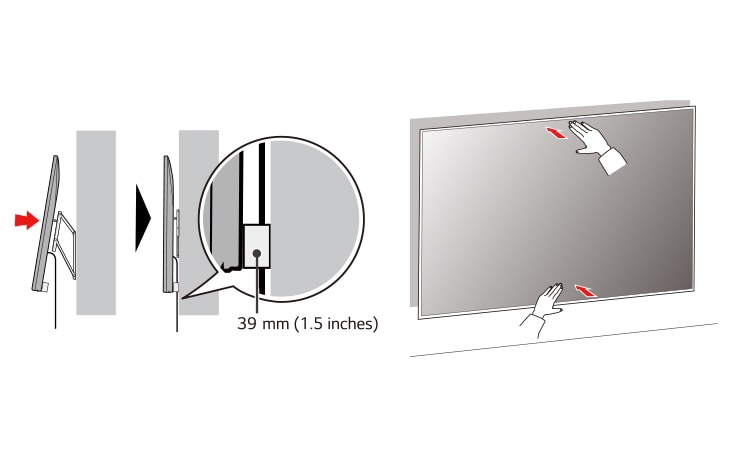

Abstand zwischen Fernseher und Wand: 39 mm (1,5 Zoll)

1. Befestige die mitgelieferten TV-Führungszwischenstücke mithilfe der Befestigungsschrauben für die Führungszwischenstücke an beide Seiten der VESA-Löcher.

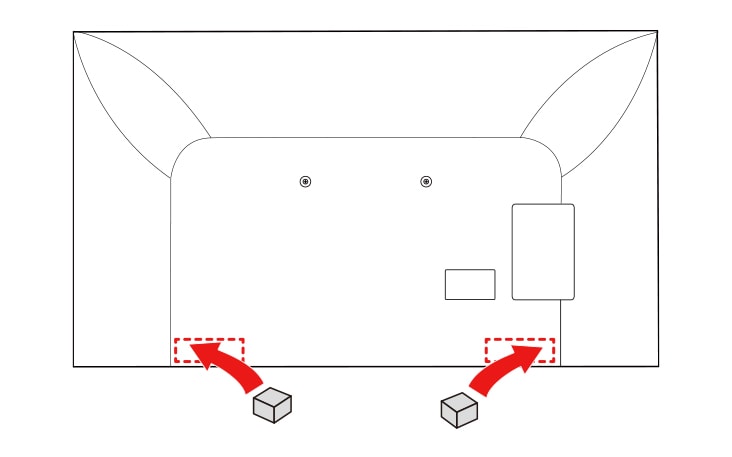

2. Befestige das mitgelieferte Schutzpolster B für den Fernseher unten an der flache Oberfläche an der Rückseite des Fernsehers.

(Der genaue Ort ist möglicherweise vom Modell abhängig.)

3. Ziehe nach dem Anbringen des Fernsehers an der Wandhalterung die am Fernseher befestigten Schrauben in der Wandhalterung fest.

– Achtung: Das Anbringen des Fernsehers muss durch mindestens zwei Personen erfolgen.

(Wird das Produkt von einer einzelnen Person angehoben, kann das Produkt herunterfallen, wodurch es zu Beschädigungen oder gar Verletzungen kommen kann.)

– Achte beim Anbringen des Fernsehers darauf, dass das Netzkabel nicht zwischen der Wandhalterung und dem Fernseher eingeklemmt wird.

(Ein eingeklemmtes Netzkabel kann Schäden am Produkt verursachen.)

4. Drücke den Fernseher dicht an die Wand.

Drücke dabei unbedingt vorsichtig auf die oberen und unteren Bereiche des Fernsehers, damit der Fernseher nicht durch das Drücken beschädigt wird.

Drücke noch einmal vorsichtig auf die Mitte des Fernsehers, bis der Fernseher vollständig an der Wand sitzt.

Achtung: Übe keine übermäßige Kraft auf den Bildschirm aus.

(Andernfalls kann der Bildschirm beschädigt werden.)

5. Bringe das Produkt von Hand in die waagerechte Position.

Erfasse die linke und die rechte Unterseite des Fernsehers und drücke den Fernseher in die gewünschte Richtung.

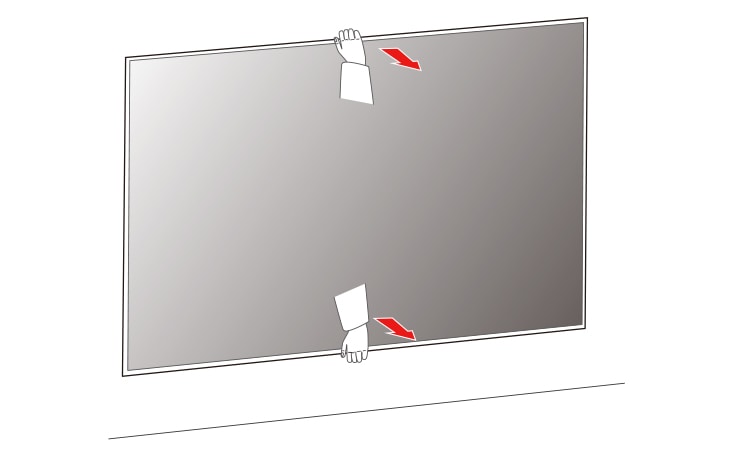

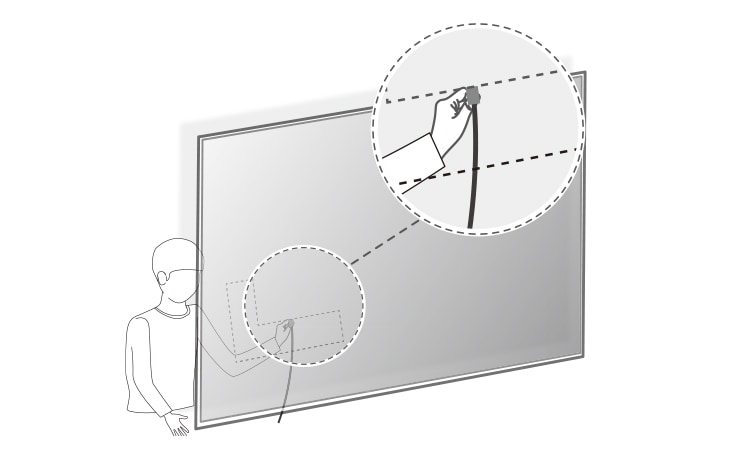

1. Ziehe an der Oberseite des Fernseher, während der untere Bereich des Fernseher gehalten wird, so dass das Produkt nicht beschädigt wird.

Ziehe vorsichtig an den oberen und unteren Bereichen des Fernsehers und prüfe die Position zum Anschließen des Kabels von der Seite.

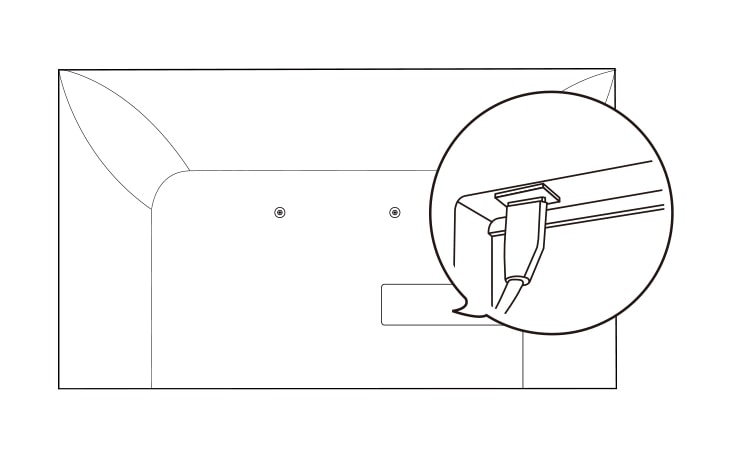

2. Überprüfe die Position des Kabels von der Seite aus und schließe das Kabel an den Fernseher an.

Bringe deinen Körper so nah wie möglich an die Wand hinter dem Fernseher und ordne die Kabel mithilfe des Kabelhalters.

(Die Positionen von Kabelanschlussbuchsen sind vom konkreten Modell abhängig.)

3. Drücke den Fernseher dicht an die Wand.

Drücke dabei unbedingt vorsichtig an der Oberseite und Unterseite auf den Fernseher, damit der Fernseher nicht durch das Drücken beschädigt wird.

Drücke noch einmal vorsichtig auf die Mitte des Fernsehers, bis der Fernseher vollständig an der Wand sitzt.

– Achtung: Übe keine übermäßige Kraft auf den Bildschirm aus.

(Andernfalls kann der Bildschirm beschädigt werden.)
