Detector de Rayos X Digital (DXD)

17HK701G-WP

Detector de Rayos X Digital (DXD)

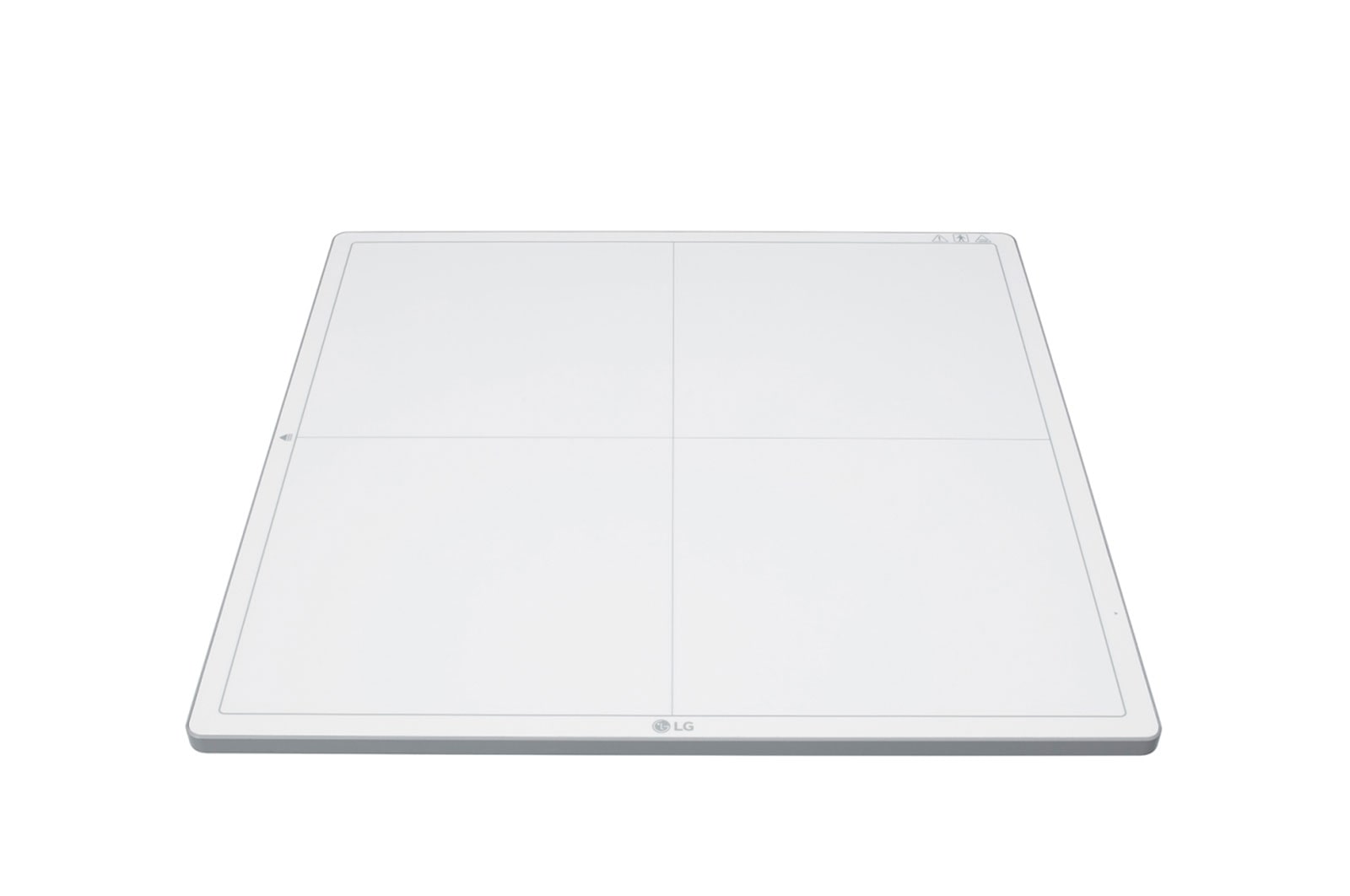

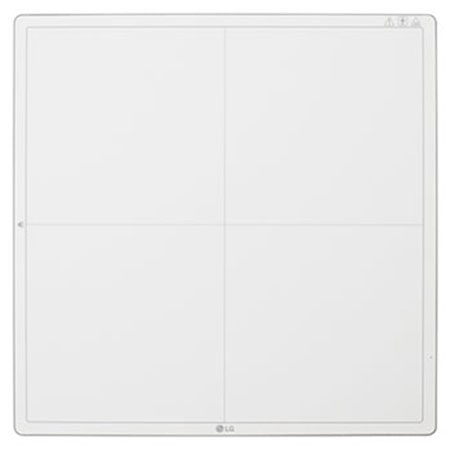

Vista frontal del detector de rayos X digital LG 17HK701G-W en blanco

Asegurar la precisión del diagnóstico

Calidad de Imagen Superior

El DXD de LG garantiza una alta resolución y una calidad de imagen clara sin distorsión a través de un procesamiento de imagen de 16 bits. Además, también soporta pasos de píxeles ideales de 140㎛ para imágenes de alta resolución.

alta resolución y resultados de diagnóstico por imágenes claros con el uso de DXD de LG

Ligero pero Duradero

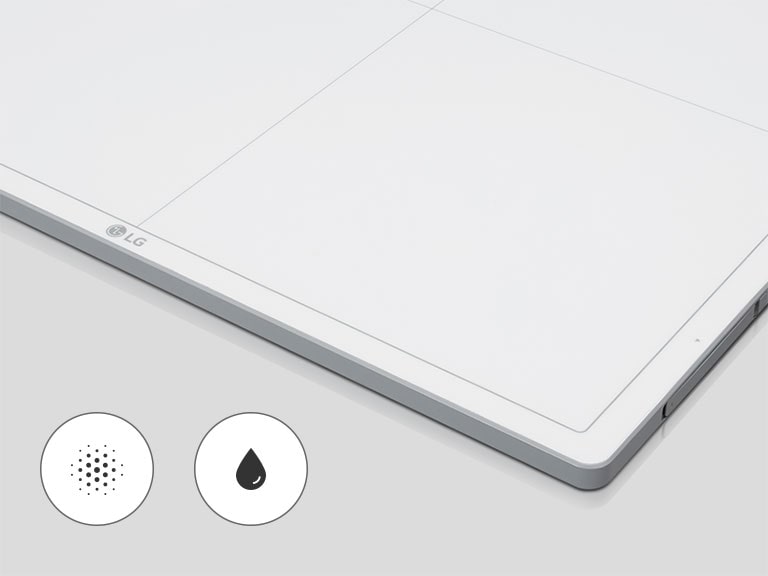

DXD de LG es a prueba de agua y a prueba de polvo

IP53: A Prueba de Agua y A Prueba de Polvo

La clasificación de resistencia IP*53 asegura que el DXD de LG estará protegido contra las partículas de polvo y las salpicaduras de agua en cualquier ángulo hasta 60° de la cubierta vertical.

*IP: Protección de entrada (IP53 indica sólidos nivel 5 y líquidos nivel 3)

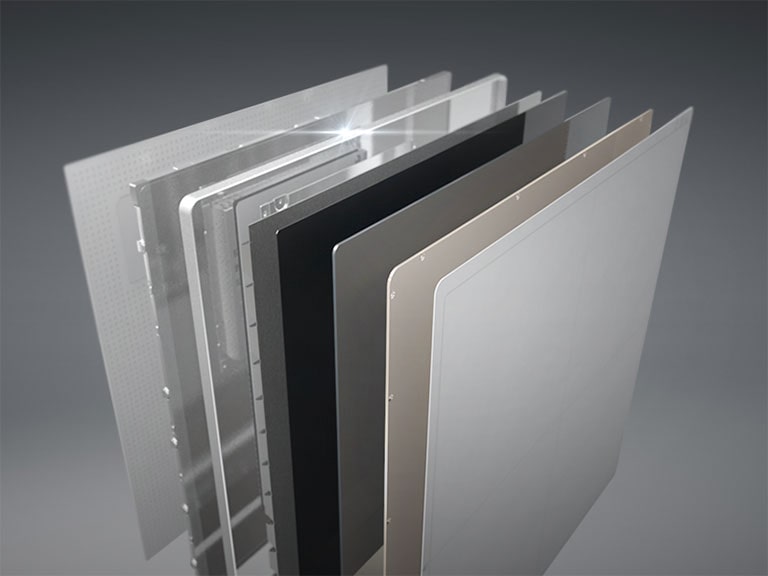

Cuerpo de Magnesio y Fibra de Carbono

Con un cuerpo resistente, que combina la fibra de carbono con el magnesio, el DXD de LG no solo es ligero, sino también excepcionalmente fuerte.

3.4kg (7.5lb)

Peso del producto (incluyendo la batería)

300 kg (661 lb)

Carga máxima uniforme

100 kg (220 lb)

Carga máxima local

Eficacia de Trabajo Mejorada

Disponibilidad Rápida de Imagen

El DXD de LG aumenta la productividad con un proceso rápido. Sólo toma 2 segundos con conexión o 2.5 segundos con conexión inalámbrica para obtener una imagen en bruto.

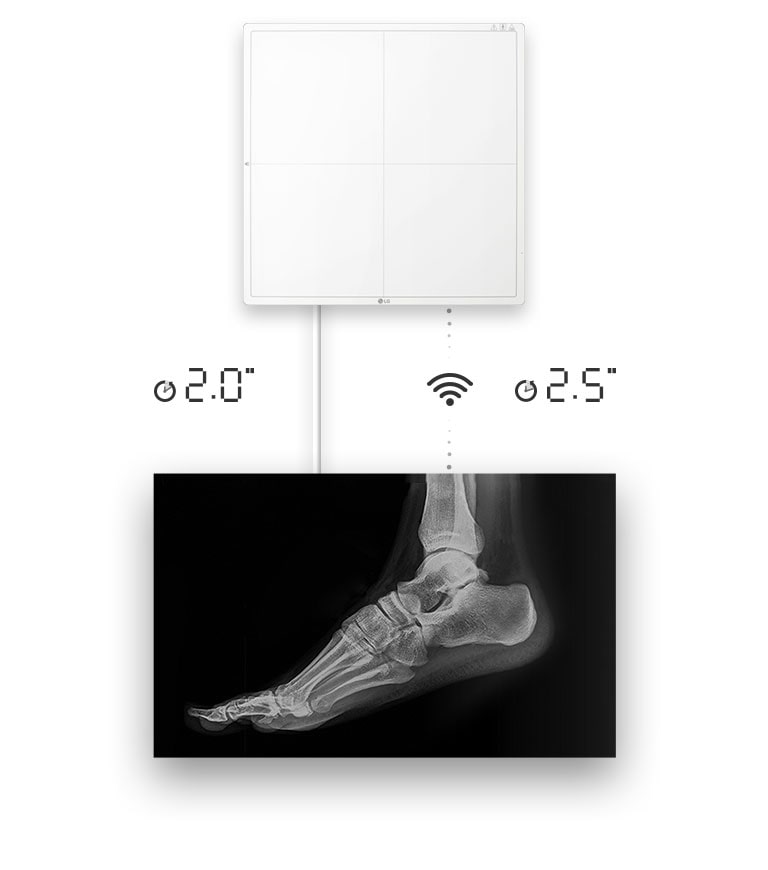

Disponibilidad de la imagen en 2 segundos con una conexión por cable o 2.5 segundos con una conexión inalámbrica para obtener una imagen en bruto

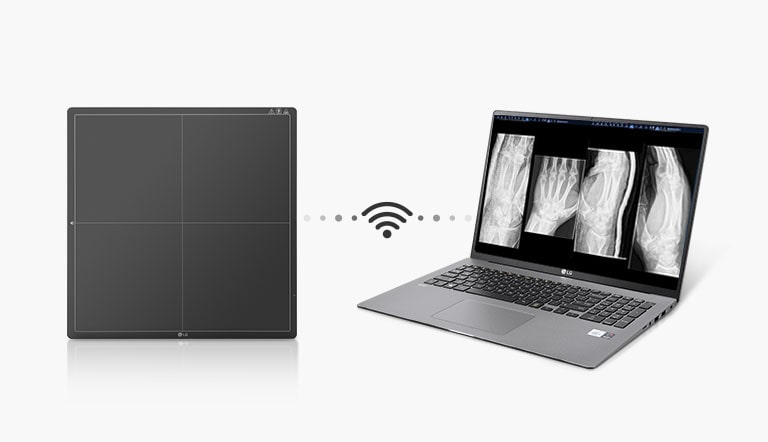

Modo de Punto de Acceso

El modo de punto de acceso permite obtener imágenes de punto de atención mediante la transferencia directa de datos a la pantalla de forma inalámbrica. Así que las imágenes de rayos X pueden consultarse en cualquier lugar, en cualquier momento llevando tu computadora portátil u otros dispositivos móviles.

*El modo de punto de acceso está disponible en combinación con el software de adquisición de la estación de trabajo LG.

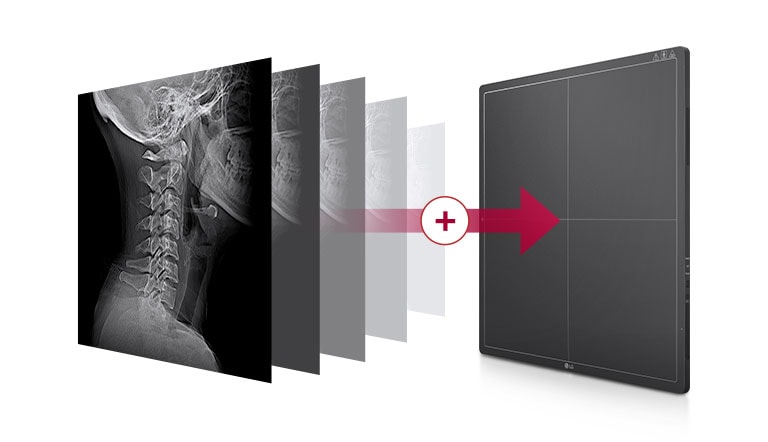

Una memoria incorporada que almacena automáticamente las imágenes tomadas en el detector, hasta 200 imágenes

Almacenamiento Automático en el Detector

Un almacenamiento de memoria incorporado te permite tomar múltiples imágenes sin tener conexión a una computadora, proporcionando un flujo de trabajo impecable incluso sin conexión.

Capacidad de almacenamiento interno

Hasta 200 imágenes

*La imagen más antigua (la primera en entrar) se retira primero (la primera en salir) del almacenamiento de la memoria interna, una vez que el espacio de almacenamiento se llena con 200 imágenes.

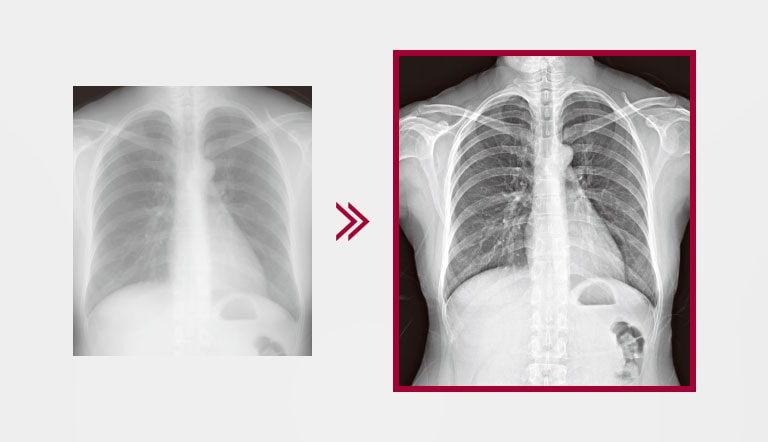

El resultado es una imagen más detallada usando el procesamiento de imagen de múltiples capas integrado en el AWS, comparado con el resultado de la imagen sin procesamiento de imagen de múltiples capas

LG AWS para DXD de LG

El Procesamiento de Imagen de Múltiples Capas (MLP) integrado en el AWS (Software de Adquisición de Estación de Trabajo), proporciona una visualización bien equilibrada en cada nivel de frecuencia con un procesamiento de optimización del contraste que mejora la visibilidad del tejido dentro de una imagen.

LG Detector de Rayos X Digital (DXD), 17HK701G-WP

Todas las especificaciones

CARACTERÍSTICAS GENERALES

Pulgadas: 17

SENSOR(PANEL)UNIDAD

Tipo TFT: A-Si

Centelleador: Csi

Número de Pixeles: 3072 x 3072

Tamaño de Pixel: 140㎛

TFT Dimensiones (AxPxA, mm): 445 x 445 mm

TFT Área Activa (mm): 430.08 × 430.08 mm

X-ray Sensor de Pixel: 3072 x 3072

X-ray Área Sensitiva (mm): 430.08 x 430.08 mm

Placa Protectora de Sensor: Placa de Fibra de Carbono

Entrada: DC24V/2.1A

Consumo de Energía: Typ. 19.0W (No Carga), 30.5W (con carga)

Peso(kg) / Icld. Bateria(Typ.): 3.4kg

Peso de Carga Máximo: Completo (Carga Uniforme) : 150kg Local (Carga de Puntos) : 100kg

Descendente: 40Cm

Tiempo de Ciclo (Ethernet / WLAN): 8 seg/11 seg (Ethernet/WLAN)

Imagen Completa (Imagen Pura): Ethernet 3 seg/WLAN 6 seg

Image-lag (Typ.): 0.023%

MTF(TYP.)

MTF @ 0.5lp/mm: 89%

MTF @ 1lp/mm: 74%

MTF @ 2lp/mm: 47%

MTF @ 3lp/mm: 29%

DQE(TYP)

DQE @ 0.1lp/mm: 72%

DQE @ 0.5lp/mm: 67%

DQE @ 1lp/mm: 61%

DQE @ 2lp/mm: 49%

DQE @ 3lp/mm: 28%

Sensitivity( lsb/uGy ) / Programmable: Typ. 600/Sí

DEGRADACIÓN

Espectiva de Vida (Gy): 100Gy

Sensibilidad de Degradación al "final de vida del producto": 20%

Resolución Espacial (lp/mm): 3.57 lp/mm

A/D Conversión: 16bit

Salida de Información: 16bit

Auto Detección de Exposición: Sí

Generador de Rango de Voltaje X-ray: 40 to 150 kVp

Unidad de Interface: Connect to Control Box

Poder de unidad de interface: Connect to Control Box

WLAN: IEEE802.11a/b/g/n/ac, 2.4GHz/5GHz

Comunicación Conectado: Sí

Alambre Desmontable (Fácil de conectar/desconectar): Sí (Magnético)

X-ray período (ms) (=Ventana de Tiempo): Standard: 500 ( ~4000)

Sensor: ←

Monitor de Shock: Sí

CAJA DE CONTROL

Entrada de Energía: AC100 to 240V, 47-63Hz

Salida de Energía: DC24V/2.1A

AC Cable de Poder: 1.5m, White

Dimensiones (AxPxA, mm): 125 x 255 x 109.8 mm

Peso(kg): 1.3 kg

CABLE PRINCIPAL(DXD-CONTROL BOX)

Longitud: 1m

LAN Cable (Control Box-PC) : Opcional(Cuando comprado requiere este cable, enviado de acuerdo a BOM): (Opcional)

Length: 10m

Sync Cable(Control Box - X-ray Generator) : Optional(When Buyer requires this cable, is shipped according to BOM): (Opcional)

Longitud: 15m

BATERÍA

Tipo: Desmontable

Capacidad Nominal: 30W (7.5V, 4000mAh)

Voltaje Nominal: 7.5V

Dimensiones (AxPxA, mm): 204.6 x 110.5 x 7.8

Peso(g): 229.86

Tiempo de Operación: Typ. 240 shots/6.0 hrs (Condición :Tiempos de Intervalo 90 seg)

Duración de Bateria en estado fijo: Typ. 13 hrs

CARGADOR DE BATERIA

Entrada de Voltaje: 19V

Salida de Voltage: 8.7V

Tiempo de Carga: 3 Hours

Cantidad de Vacantes: 3

Cantidad de Bateria Ajunta: 2

Dimensiones (AxPxA, mm): 125 x 255.5 x 90.5 mm

Peso(kg): 0.9kg

AC ADAPTADOR PARA CARGAR BATERIA

Dimensiones (AxPxA, mm): 134 x 59.8 x 31 mm

DC Longitud de Cable: 1,500mm

AC Cable de Poder: Sí

Entrada: 100 ~ 240 VAC

Salida: 19V/3.42 A

Peso(kg): 0.335kg

AMBIENTAL

Temperatura de Almacenaje: -20 to 60 ℃

Almacenaje de Humedad: Menos que 90% RH, No condensación

Almacenaje de Presión: 50 ~ 106 kPa

Almacenaje de Postura: Menos que 12,192m

Temperatura de Operación: 10 to 35 ℃

Operación de Humedad: Menos que 80% RH, No condensación

Operación de Presión: 70 ~ 106 kPa

Operación de Postura: Menos que 5000m

ESTANQUENEIDAD

Estanqueneidad: IP41

Productos de Limpieza y Desinfectantes: Isopropanel 100%, Ethanol 70%, Cidex OPA, 0.9% Nacl solution

Anti-Bacteria: JIS Z 2801 0.99%

WARRANTY

Garantía: 36 meses

ACCESORIOS

CD: Manual, Calibración SW

Cable: Cable de Poder, Cable Principal 1m (Cable LAN, Cable Opción Sinc.)

Otros: Libro de Manual, Hoja de Inspección Saliente

Data Sheets

LG Detector Digital de Rayo X +AWS Datasheet_200528_Low_SP.pdf

Descargar

LG_Digital_X_ray_Detector_AWS_17HK701G_14HK701G_Datasheet_200528_Low_SP.pdf

Descargar

Para obtener a más documentación técnica y otras descargas, visita la página LG B2B Partner Portal.
