Uchwyt ścienny LSW149 do monitora
Aby uzyskać bardziej szczegółowe informacje, zapoznaj się z instrukcją dla danego modelu.
Sprawdź czy zestaw zawiera wszystkie elementy wyszczególnione na obrazku.
Wysuń mocowanie ścienne do przodu, jak pokazano na rysunku 1, a następnie oddziel kołek zabezpieczający od mocowania ściennego, jak pokazano na rysunku 2.
Jeżeli śruby do montażu ściennego są zainstalowane w odbiorniku - wykręć je.
1. Umieść produkt na stole z ekranem skierowanym w dół.
Umieść produkt na poduszce lub miękkiej szmatce, na płaskiej powierzchni, aby uniknąć uszkodzenia powierzchni ekranu.
2. Obróć śruby, aby całkowicie dokręcić zestaw i uchwyt mocujący, aż do całkowitego dokręcenia.
Do dokręcania śrub należy użyć śrubokrętu krzyżakowego „+” (ręcznego lub z napędem) lub klucza 8 mm.
Wywierć otwór w miejscu instalacji kotwy na głębokość od 80 mm do 100 mm za pomocą wiertła Ø 8 mm.
Oczyść wywiercony otwór.
Włóż do otworu dołączoną kotwę mocującą do montażu na ścianie.
(Kotwę należy wbić młotkiem)
Przyłóż mocowanie ścienne do ściany, aby dopasować położenie otworów.
W tym momencie należy upewnić się, że część służąca do regulacji kąta jest skierowana do góry.
Dokręć śruby mocujące do ściany.
Należy dokręcić śruby momentem od 45 kgf/cm do 60 kgf/cm lub większym.
1. Przymocuj jedną śrubę mocującą do ściany (łącznie 4 śruby) do każdego górnego, dolnego lewego i prawego otworu.
W tym momencie należy obrócić śruby, aby dokręcić uchwyt ścienny, aż ściana, uchwyt ścienny i śruby całkowicie się ze sobą zetkną.
2. Do dokręcania śrub należy użyć śrubokrętu krzyżakowego „+” (ręcznego lub z napędem) lub klucza 8 mm.
- Jeśli konieczne jest dokręcenie śrub w miejscach innych niż określone, można użyć najbliższego obszaru do dokręcenia śrub.
Nie należy jednak zmieniać więcej niż dwie pozycje spośród wskazanych.
1. Umieść produkt z zamocowanym uchwytem mocującym zgodnie z kierunkiem strzałki na uchwycie ściennym przymocowanym do ściany.
2. Zamocuj kołek zabezpieczający, aby utrzymać produkt w miejscu w kierunku strzałki, jak pokazano na rysunku.
Jeśli kołek zabezpieczający nie jest zamocowany jak pokazano na rysunku, produkt może spaść.
Produkt musi być podniesiony przez co najmniej dwie osoby w celu instalacji.
Należy upewnić się, że produkt jest całkowicie zamocowany, pociągając dolną stronę zestawu.
Popychanie produktu z nadmierną siłą podczas instalacji może spowodować jego uszkodzenie.
Jeśli po instalacji produkt jest ustawiony w jedną stronę, należy go wypoziomować, trzymając lewą i prawą stronę zestawu.
Kable należy uporządkować w sposób pokazany na rysunku.
Opaskę do organizacji kabli można zakupić osobno lub użyć tej, która jest dostępna przy zakupie monitora.
Poduszka ochronna zestawu jest zamocowana w celu złagodzenia uderzenia zestawu o ścianę podczas regulacji kąta.
Przymocuj poduszkę w żądanej pozycji, jak pokazano na rysunku.
* Zdjęcia produktu i jego funkcje mogą zawierać zwroty reklamowe i mogą różnić się od danego produktu. Wygląd produktu, specyfikacje i inne aspekty mogą się zmienić bez wcześniejszego powiadomienia w ramach doskonalenia produktu.
* Rzeczywisty wygląd produktu może różnić się od przedstawionego na zdjęciach. Kolorystyka produktu może się różnić w zależności od rozdzielczości monitora, ustawień jasności i specyfikacji komputera.
* Wydajność produktu może się różnić w zależności od środowiska użytkowania, a jego dostępność – w zależności od sklepu.
Waga produktu (kg)
1.6
Masa netto (kg)
1.2

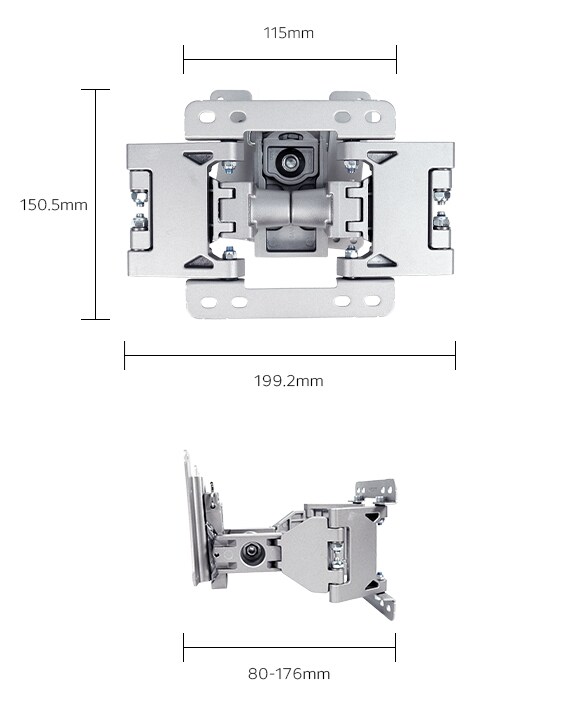

Wymiary produktu (S x W x G, cm)
Minimum : 199.2 x 150.5 x 80. Maksymalny : 199.2 x 150.5 x 176
Rozmiar VESA (S x W)
75 x 75 , 100 x 100
Maksymalne obciążenie (kg)
9
Model
MEC61904928
