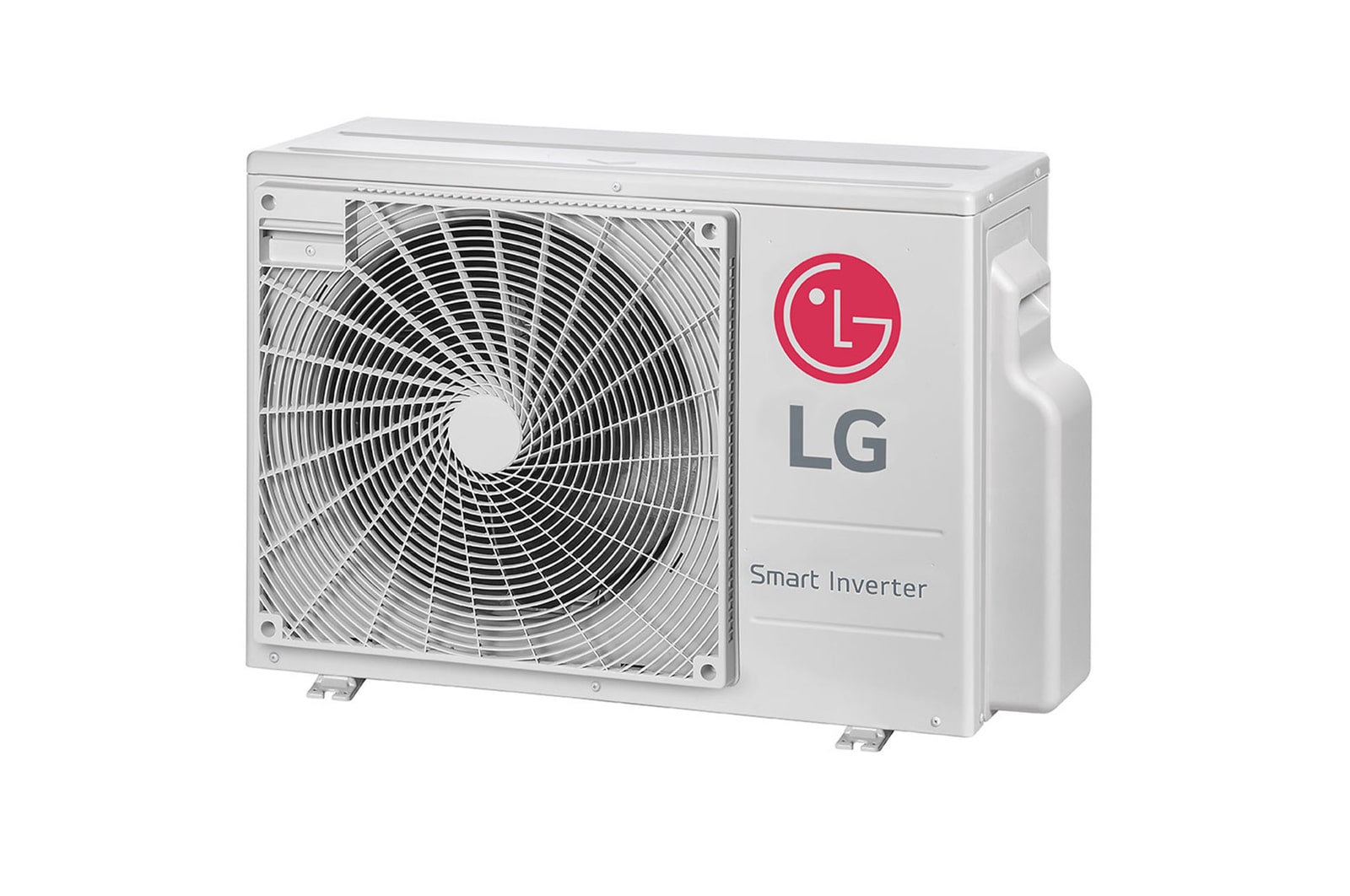

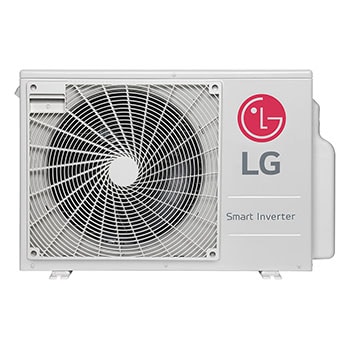

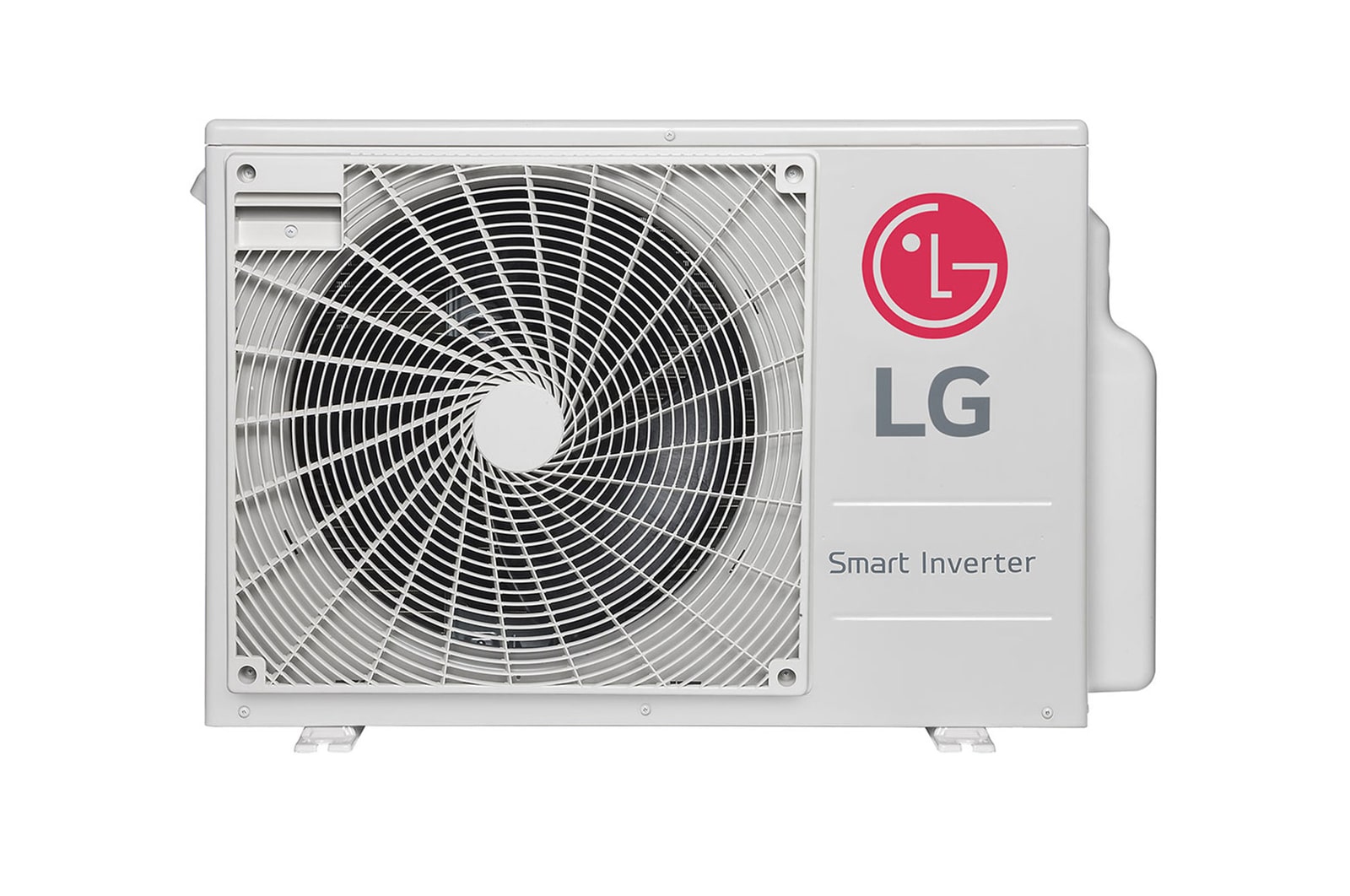

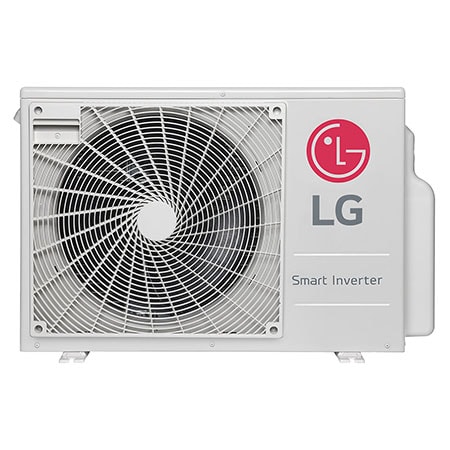

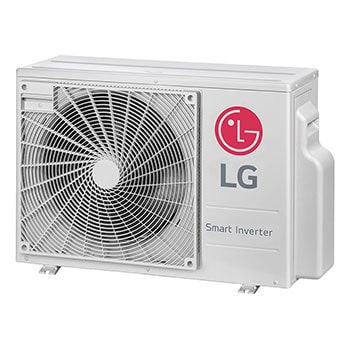

Multi Split Inverter Combina até 33.000 BTU/h, Quente/Frio, 220V

Multi Split Inverter Combina até 33.000 BTU/h, Quente/Frio, 220V

Combinação de capacidade de unidades internas1

Combinação de capacidade de unidades internas

Tri Split com combinação máxima de unidades internas de 143%.

Tecnologia Inverter1

Tecnologia Inverter

A avançada tecnologia inverter LG leva a uma performance superior com um baixo consumo de energia. Isso acarreta em uma maior economia durante a vida útil do sistema.

Controle e Sistemas de Automação1

Controle e Sistemas de Automação

O Multi Inverter da LG pode ser conectado a diversos tipos de controles, que possibilitam flexibilidade e controle total. Além do controle individualizado, o Multi Inverter possibilita conectá-lo aos sistemas de automação e controlador central.

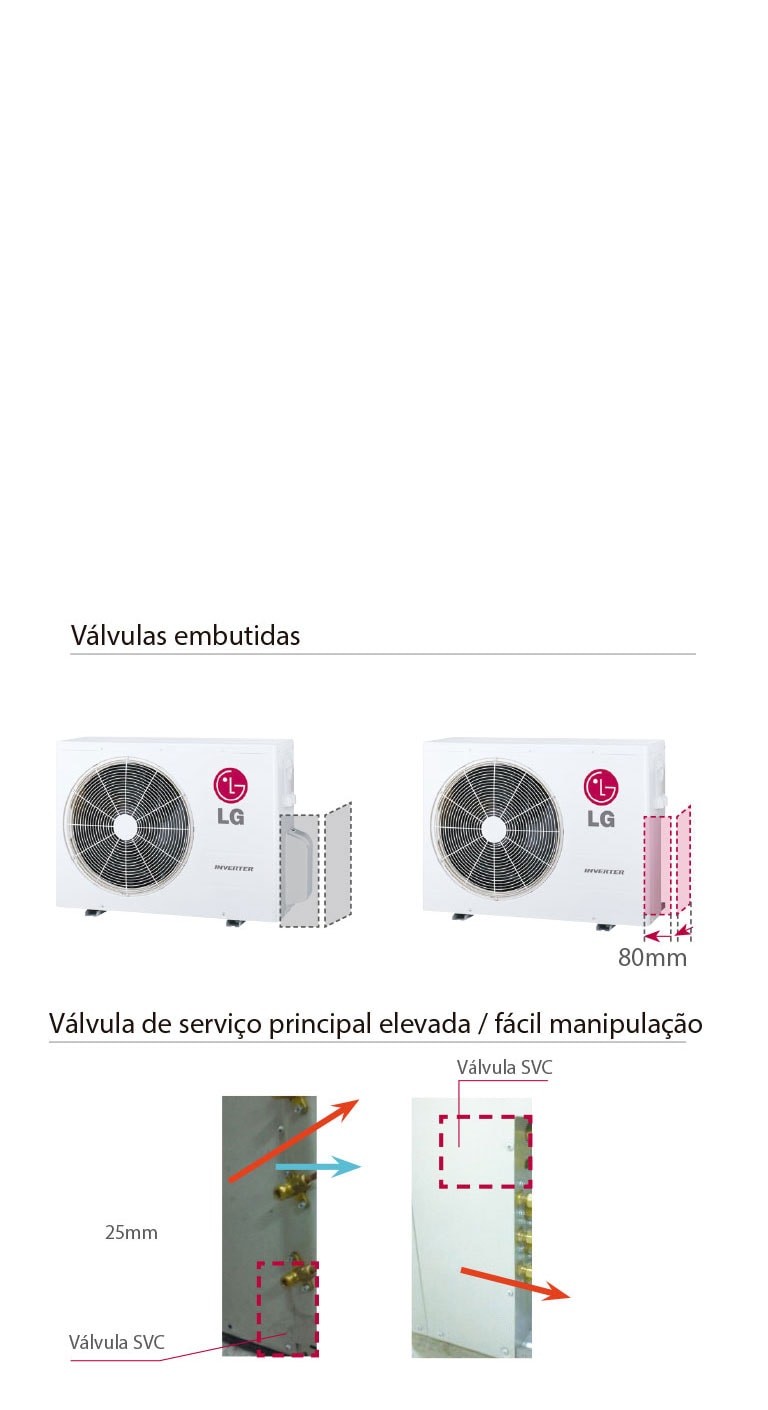

Fácil manutenção Interna1

Fácil manutenção Interna

No novo projeto otimizado a cobertura da tubulação está fechada e o tamanho da unidade externa foi reduzido em 80mm na lateral e 25mm na parte traseira. Agora a unidade pode ser instalada próxima a paredes. A válvula de serviço também se torna mais acessível, sendo possível realizar a manutenção quando instalada sob janelas.

R32

Key Feature

  • Capacidade máxima de combinação de até 33.000 BTU/h
  • Tecnologia 100% Inverter
  • Diversidade de unidades internas

Todas as especificações

CLASSIFICAÇÃO

  • Chassi

    U18A

CAPACIDADE DE RESFRIAMENTO

  • Mín ~Máx (BTU/h)

    5,400~24,000

  • Mín. ~ Máx. (kW)

    1.58~7.03

  • Nominal (BTU/h)

    21,000

  • Estimada (kW)

    6.15

CAPACIDADE DE AQUECIMENTO

  • Mín ~Máx (BTU/h)

    6,000~24,000

  • Mín. ~ Máx. (kW)

    1.76~7.03

  • Nominal (BTU/h)

    21,000

  • Estimada (kW)

    6.15

POTÊNCIA DE ENTRADA (RESFRIAMENTO)

  • Mín. ~ Máx. (kW)

    0.39~2.39

  • Estimada (kW)

    1.93

POTÊNCIA DE ENTRADA (AQUECIMENTO)

  • Mín. ~ Máx. (kW)

    0.34~2.09

  • Estimada (kW)

    1.63

EFICIÊNCIA

  • COP (W/W)

    3.79

  • EER (W/W)

    3.19

TROCADOR DE CALOR

  • Linhas x Colunas x FPI

    2 x 24 x 14

VENTILADOR DA CONDENSADORA

  • Fluxo de Ar (m³/min x Nº)

    35

  • Tipo

    Hélice

MOTOR DO VENTILADOR DA CONDENSADORA

  • Tipo

    BLDC

  • Saída (W x Nº)

    43 x 1

PESO

  • Líquido (kg)

    33.4

  • Embalagem (kg)

    36.1

COMPRESSOR

  • Tipo do Motor

    BLDC

  • Tipo

    Duplo Rotativo

  • Modelo x Nº

    DST156MAA x 1

  • Carga de Óleo (cc x Nº)

    400 x 1

  • Saída do Motir (W x Nº)

    1,010 (at 60Hz) × 1

  • Tipo de Óleo

    FW68D

REFRIGERANTE

  • Carga Adicional (Branch) (g/m)

    20

  • Comprimento da Tubulação sem Necessidade de Carga (Branch) (m)

    30

  • Tipo

    R32

  • Pré-carga (kg)

    1.25

  • GWP (Potencial de Aquecimento Global)

    675

  • t-CO₂ eq.

    0.844

  • Tipo de Controle

    Válvula de Expansão Eletrônica

EXTERIOR

  • Cor

    Cinza Quente

CORRENTE

  • Corrente Máxima (A)

    14.5

PRESSÃO SONORA (CONDENSADORA)

  • Resfriamento / Aquecimento (@ 1,5m de altura) (dB(A))

    48.0 / 50.0

CABO DE CONEXÃO

  • Cabo de Alimentação (H07RN-F, incluso terra) (Condensadora) (mm² x núcleos)

    2.5 x 3C

DIMENSÕES

  • Líquido (W x H x D) (mm)

    770 x 545 x 288

  • Embalagem (L x A x P) (mm)

    920 x 588 x 388

SOQUETE PARA CONEXÃO DA TUBULAÇÃO

  • Tipo de Conexão (Gás)

    Flare

  • Tipo de Conexão (Líquido)

    Flare

  • Gás (mm(pol) x Nº)

    Ø 9.52 (3/8) × 3

  • Líquido (mm(pol) x Nº)

    Ø 6.35 (1/4) × 3

FONTE DE ALIMENTAÇÃO

  • Caso 1

    220, 1, 60

  • Faixa llimite de Tensão (Caso 1) (V)

    187 - 276

CAACTERÍSTICAS ELÉTRICAS

  • Amperagem do Compressor em Carga Nominal (Máx) (A)

    10.5

  • Amperagem Máxima do Fusível (MFA) (A)

    16

  • Amperagem Mínima do Circuito (MCA) (A)

    13.3

  • Amperagem do Motor do Ventilador da Condensadora em Carga Plena

    0.33

CORRENTE (RESFRIAMENTO)

  • Mín/Máx (A)

    1.80 / 11.10

  • Nominal (A)

    7.8

CORRENTE (AQUECIMENTO)

  • Mín/Máx (A)

    1.60 / 9.70

  • Nominal (A)

    7.5

FATOR DE POTÊNCIA (RESFRIAMENTO / AQUECIMENTO)

  • Nominal

    0.98 / 0.98

COMPRIMENTO DA TUBULAÇÃO

  • Cada Branch (Nominal / Máx / Mín) (m)

    7.5 / 20 / -

  • Tubulação Total (Máx) (m)

    40

DESNÍVEL MÁXIMO

  • Evaporadora - Evaporadora (Máx) (m)

    7.5

  • Evaporadora - Condensadora (Máx) (m)

    15

LIMITE DE COMBINAÇÃO

  • Número de Unidades Internas (EA)

    3

CAPACIDADE TOTAL DE UNIDADES INTERNAS CONECTADAS

  • Máx (kBTU/h)

    33

CAPACIDADE MÁXIMA DA UNIDADE INTERNA CONECTADA

  • Máx (kBTU/h)

    18

CONFORMIDADE

  • Fabricante (importador)

    LG

PRATICIDADE

  • Baixo ruído

    SIM

GERAL

  • Capacidade de resfriamento máx. (W)

    7030

  • Capacidade de resfriamento nominal/min (W)

    6150/1580

  • Consumo de energia de resfriamento nominal/mín. (W)

    1930/390

  • Capacidade de aquecimento máx. (W)

    7030

  • Capacidade de aquecimento nominal/mín. (W)

    6150/1760

  • Potência de consumo de aquecimento nominal/mín. (W)

    1630/340

  • Tipo de Aquecimento, Ventilação e Ar Condicionado

    Válvula de Expansão Eletrônica

  • Dimensões da unidade externa_LxAxP (mm)

    770 x 545 x 288

  • Peso da unidade externa (kg)

    33.4

  • Dimensões do produto_LxAxP (mm)

    770 x 545 x 288

  • Tipo de produto

    Multi Split

  • Peso do produto (kg)

    33.4

  • Tensão nominal de entrada (V, Hz)

    220 60

  • Tipo de Refrigerante

    R32

UNIDADE EXTERNA

  • Nome do modelo da unidade externa

    Z3UW21GFB1
