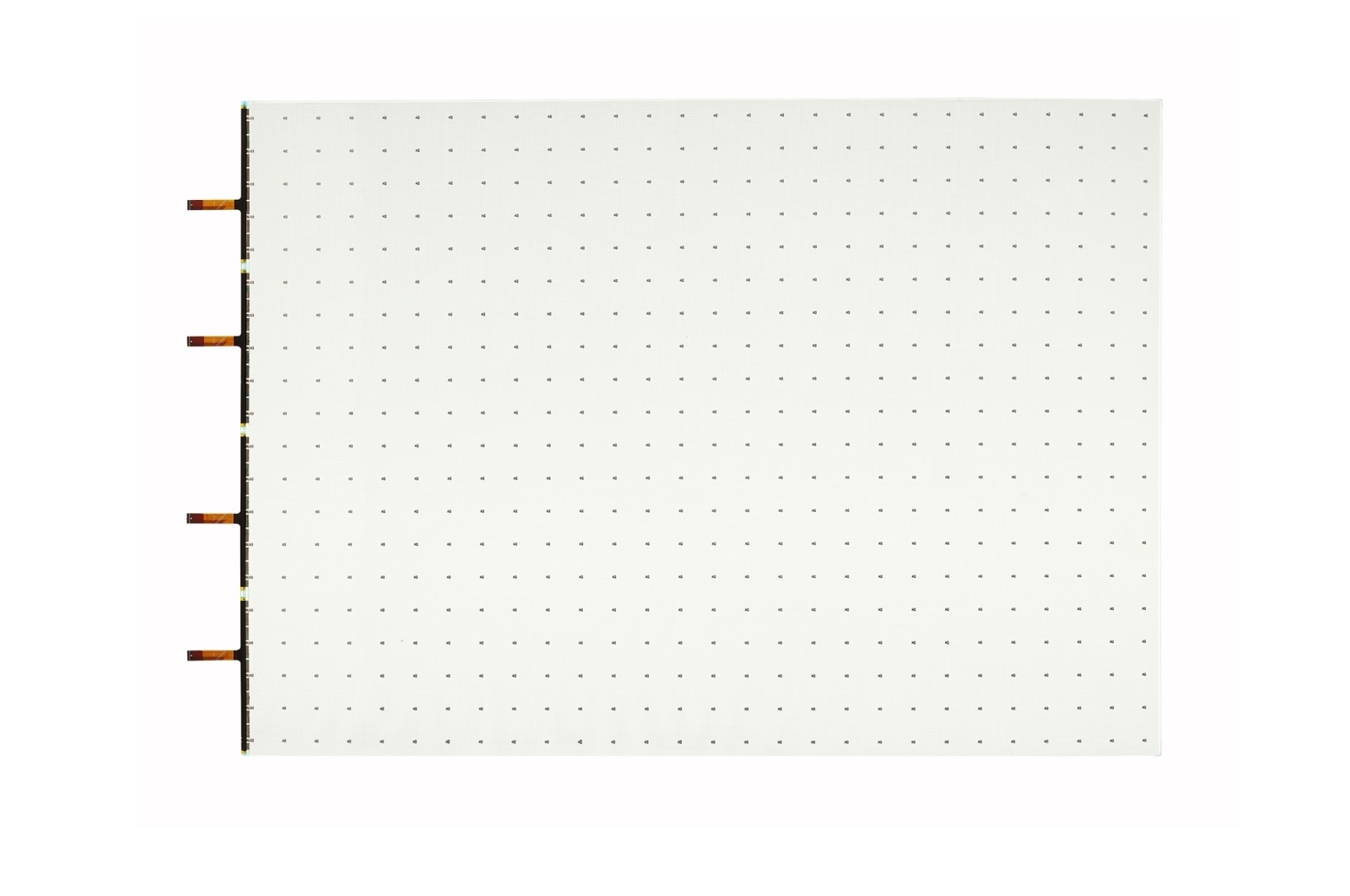

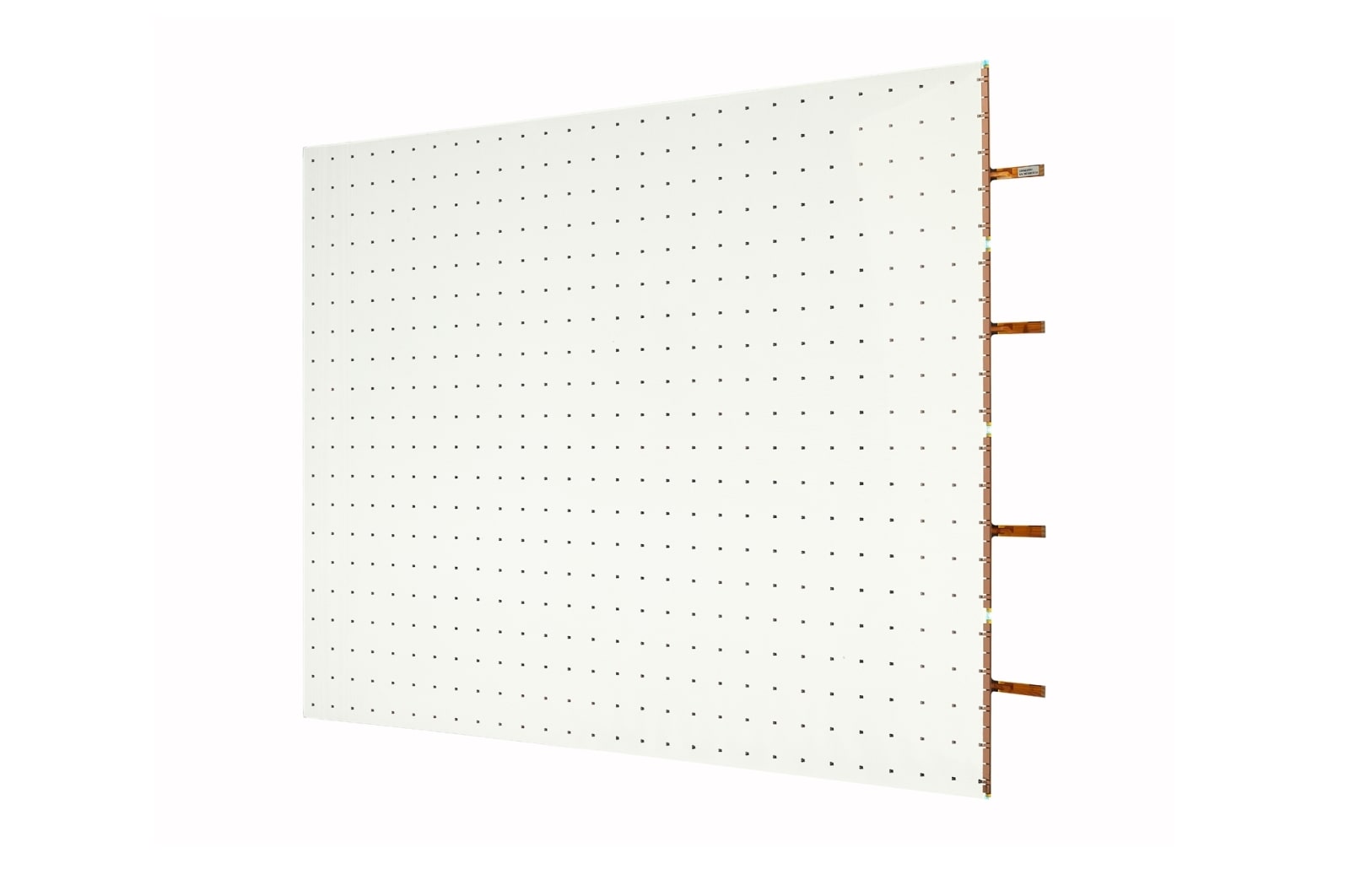

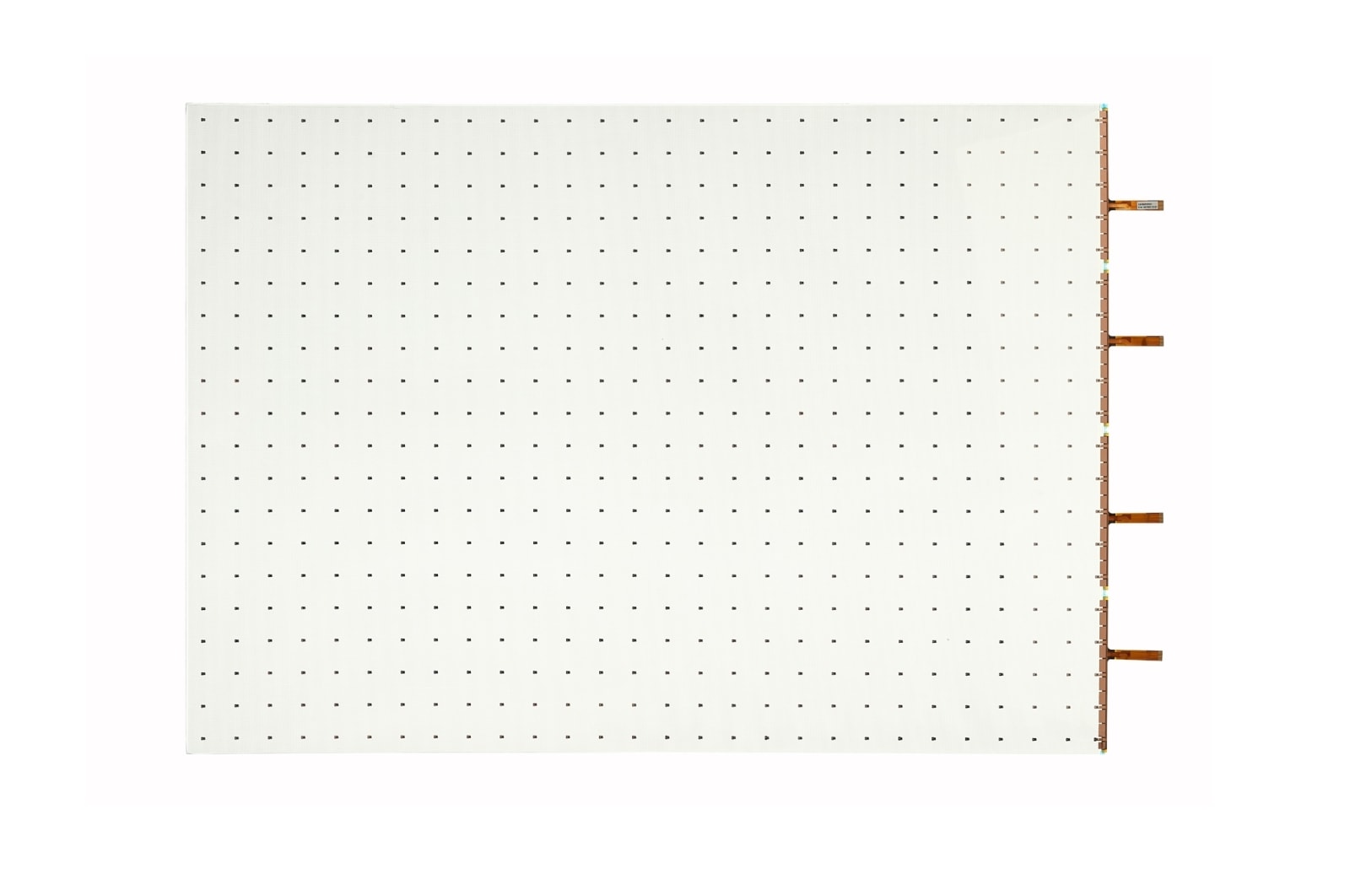

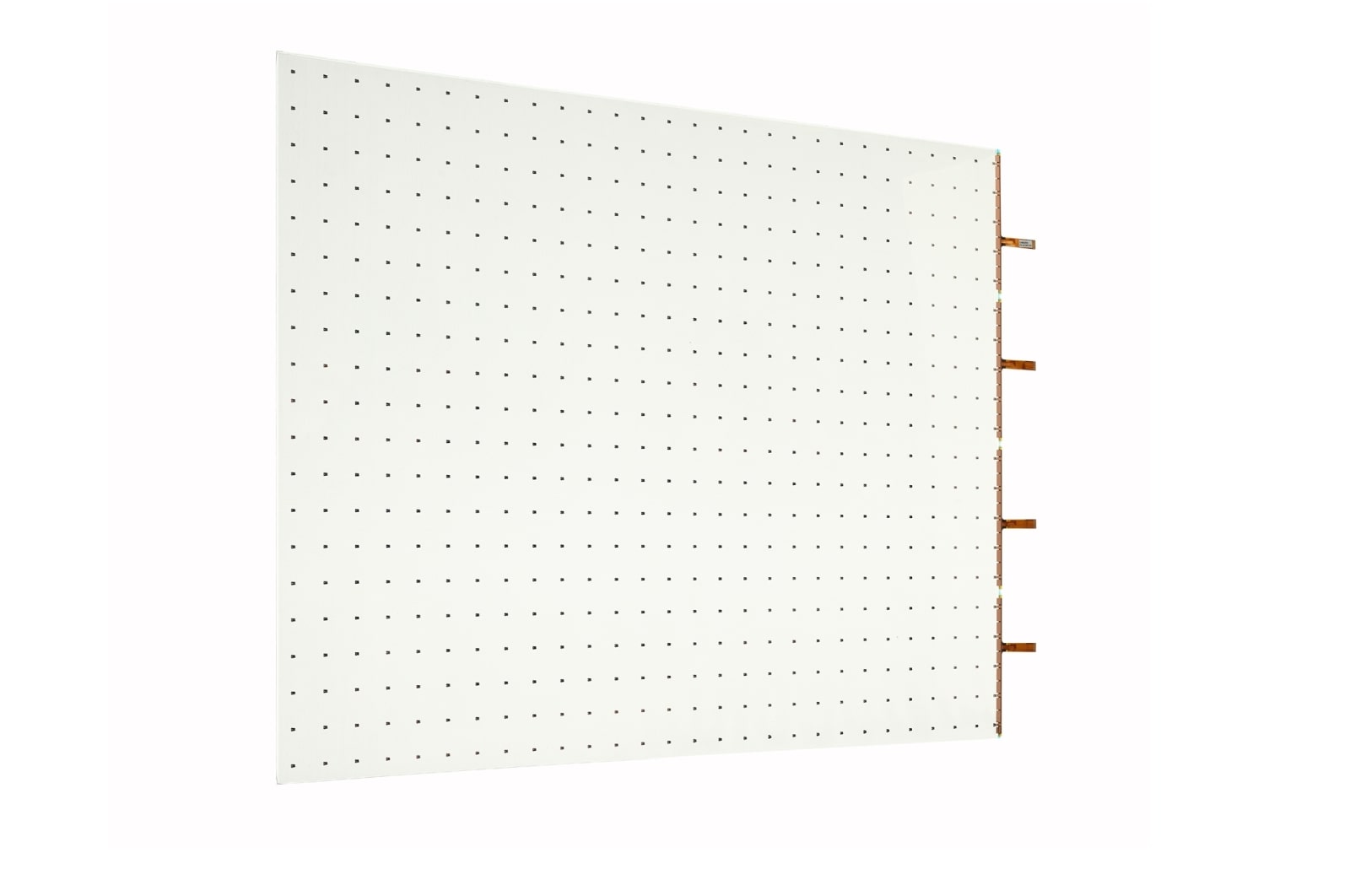

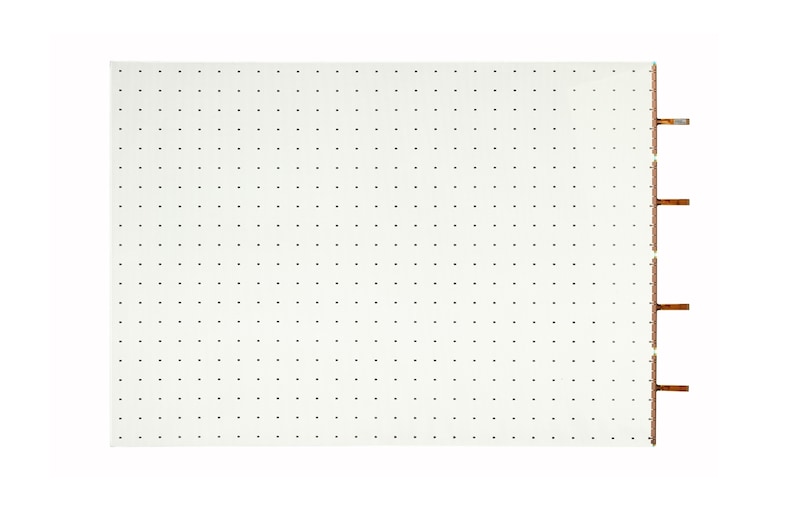

Lapisan LED Transparan

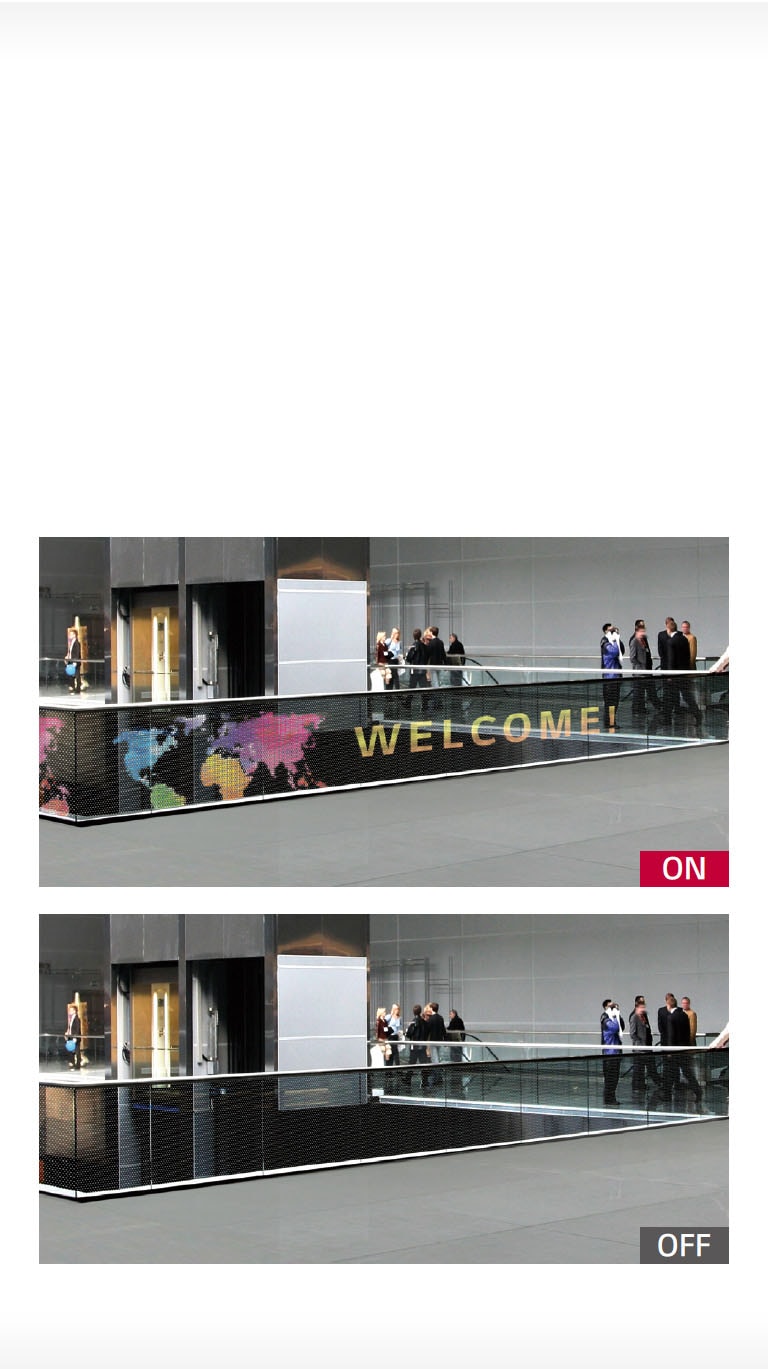

Transparansi Tinggi

Transparansi tinggi*(73%) membuat kaca tetap terlihat bahkan setelah lapisan ditempelkan, tanpa mengurangi keindahan desain aslinya. Saat LED sedang OFF, lapisan
akan tersamarkan, menyatu sempurna dengan kaca.

Ekspresi Penuh Warna

Lapisan LED Transparan LG memberikan rentang warna yang luas dengan pitch 24 mm. Dapat juga digunakan untuk menampilkan sebuah video atau gambar utuh yang menampilkan berbagai kombinasi warna.

Inovasi Ruangan yang Mudah

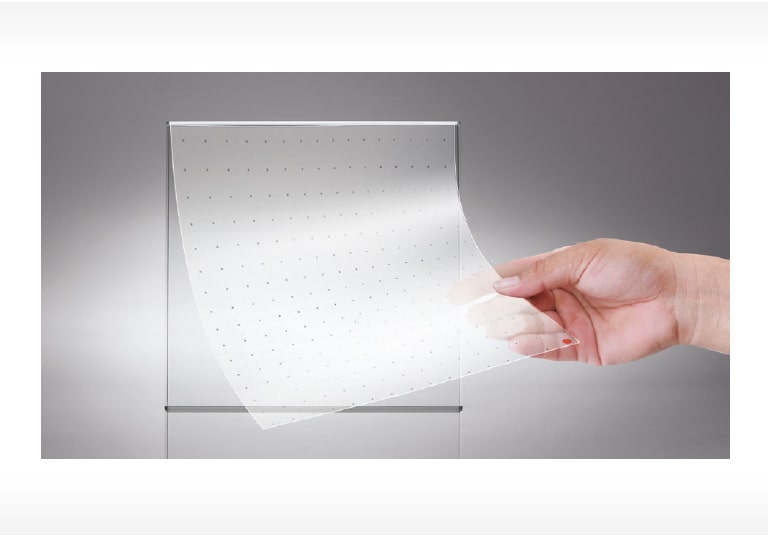

Lapisan Berperekat

File LED transparan ini sudah memiliki perekat sehingga mudah ditempelkan ke permukaan kaca jendela tanpa harus ribet.

Inovasi Ruangan yang Mudah

Dapat Diperluas dan Sangat Fleksibel

Ukuran dan tata letak lapisan bisa disesuaikan agar pas dengan area pemasangan. Dapat diperluas dengan menambahkan beberapa lapisan secara vertikal atau horizontal, atau dipotong sesuai bezel untuk memenuhi ukuran yang dibutuhkan.

* Laposan harus dipotong sesuai bezel berukuran 1 pixel.

Inovasi Ruangan yang Mudah

Mendukung Format Lengkung

Lapisan LED transparan ini dapat melengkung hingga 1100R untuk dipasang di kaca atau jendela cekung/cembung. Dengan begitu, lebih banyak venue yang dapat didesain ulang sebagai landmark.

Koneksi Sistem

※ Struktur sistem sebenarnya mungkin berbeda dengan contoh di atas

Semua Spesifikasi

LAT240DT1

Pitch

24±0.2mm
LED Type

R, G, B 3in1 Color Package (SMD1818)
Resolution

28 x 20
Pixels per Panel

560
Pixel Density [point/㎡ ]

1,736
Brightness (After Calibration)

>1,000nit
Contrast Ratio

≥ 100,000:1
Luminance Uniformity

≥ 70%
Chromaticity Uniformity

Δu’v’≤0.015
Viewing Angle (H x V)

120 x 120
Life Time (Brightness 50%)

50,000 Hrs
Daily Usage

24h / 7days
Warranty

2 Years
Transparency

73%
Operating Temperature

0℃ ~ 45℃ (Indoor Glass Installation Only)
Curved Installation

1,100 R (Convex and Concave)
Film Trimming

Yes (Parallel to the Bezel Side Only)
Film Surface Color Distortion

No
Color Processing

130/120/110 Level ( R, G, B)
Colors

1,716,000 Colors
Color Chromaticity

Cx: 0.28±0.03, Cy : 0.28±0.03
Dimension (W x H x D)

668 x 480 x 2.0㎜
(with Front & Back Protection Film)
Weight

0.73kg
Power Consumption

37W (Transparent panel 1EA + Bezel kit 1EA)
Accessory

ESG, Regulation book, Warranty Card

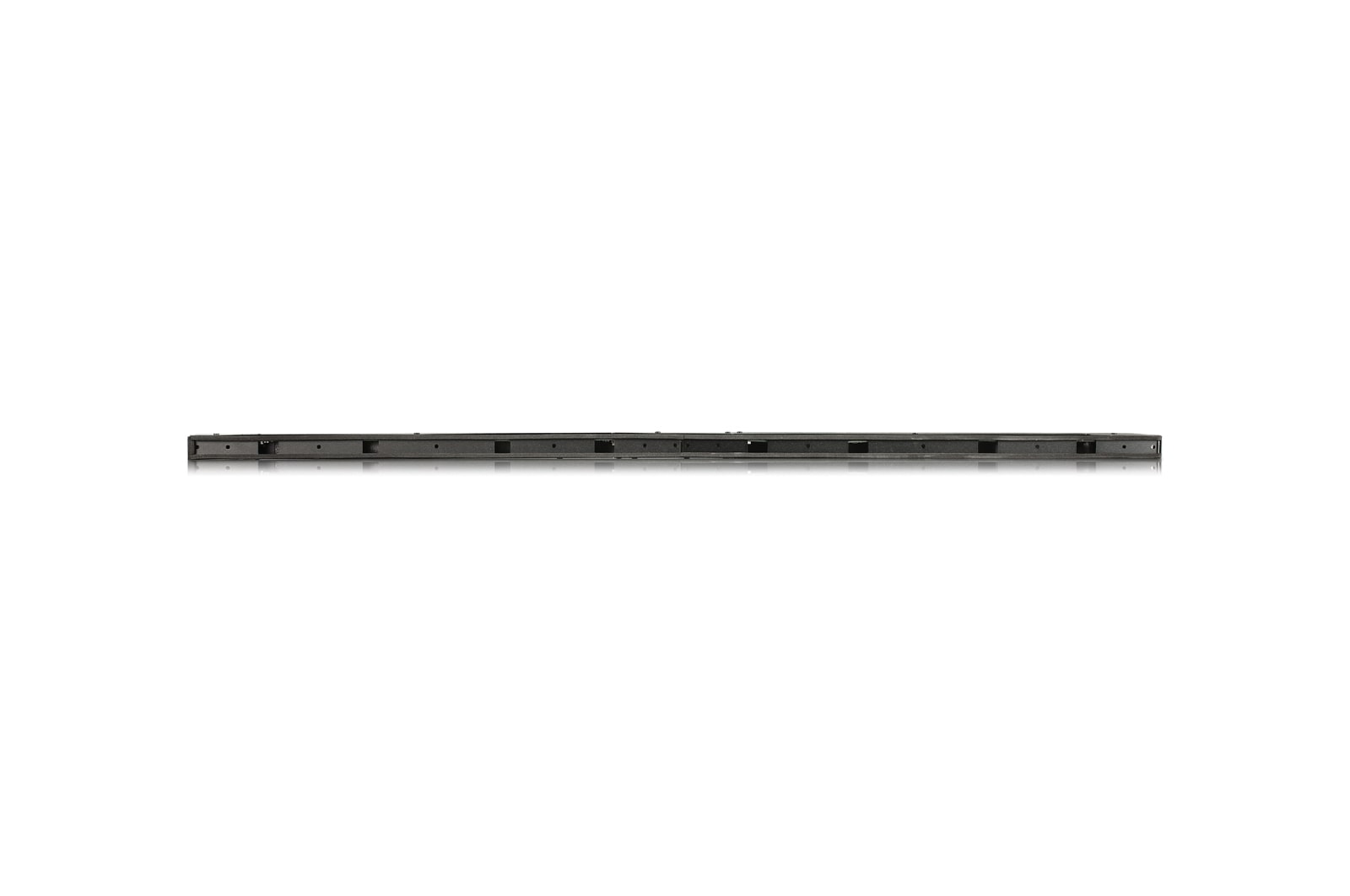

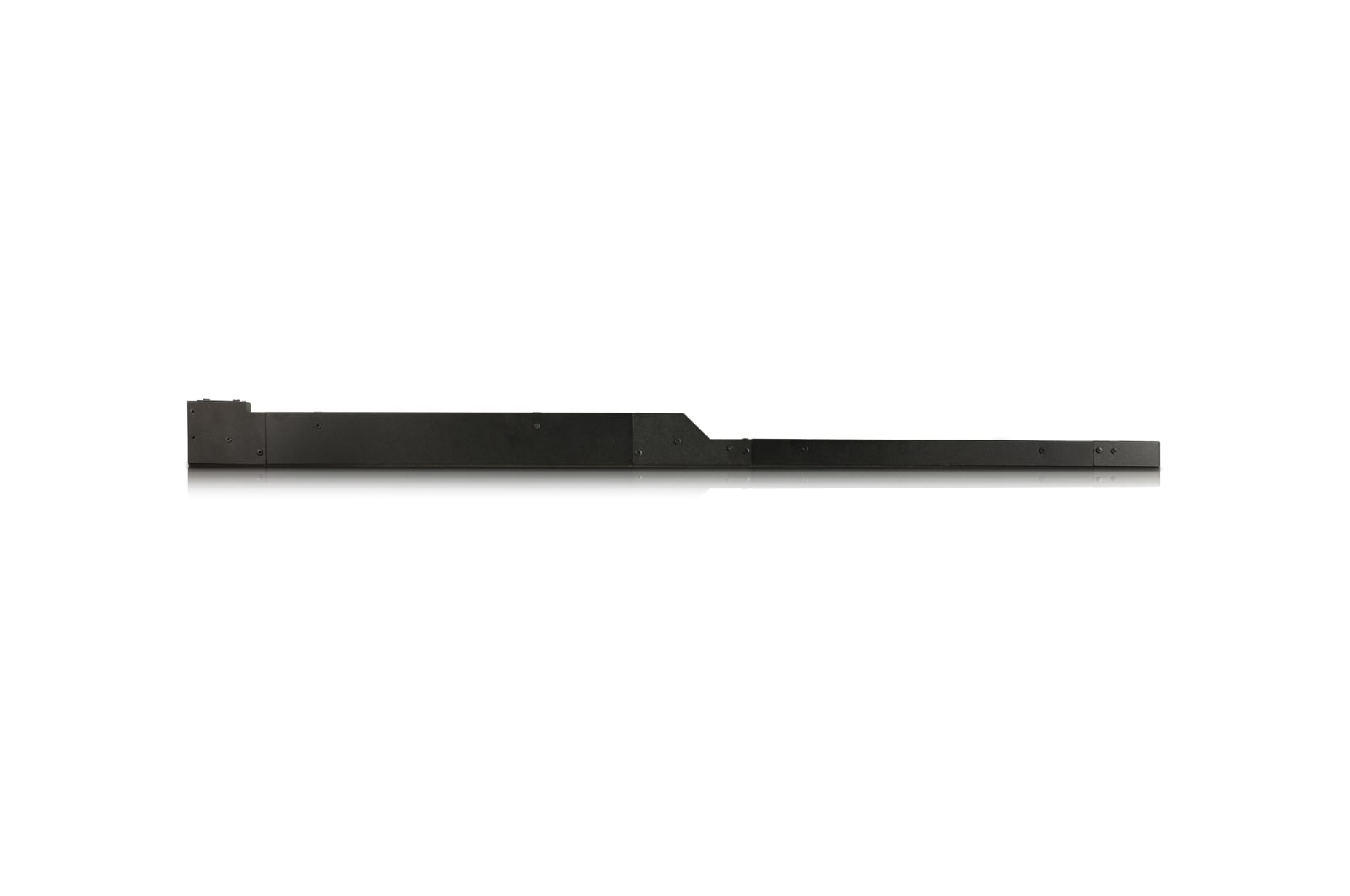

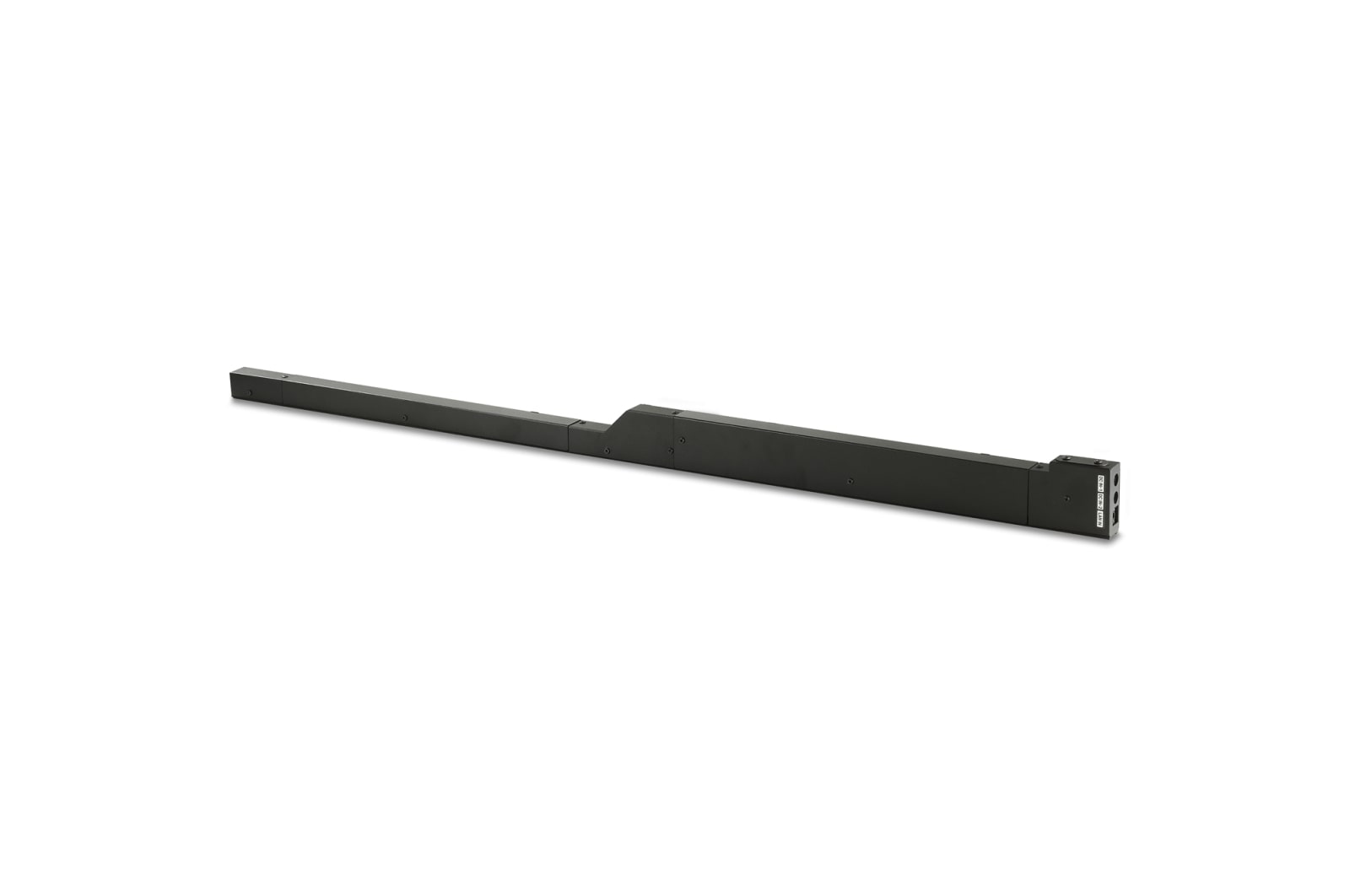

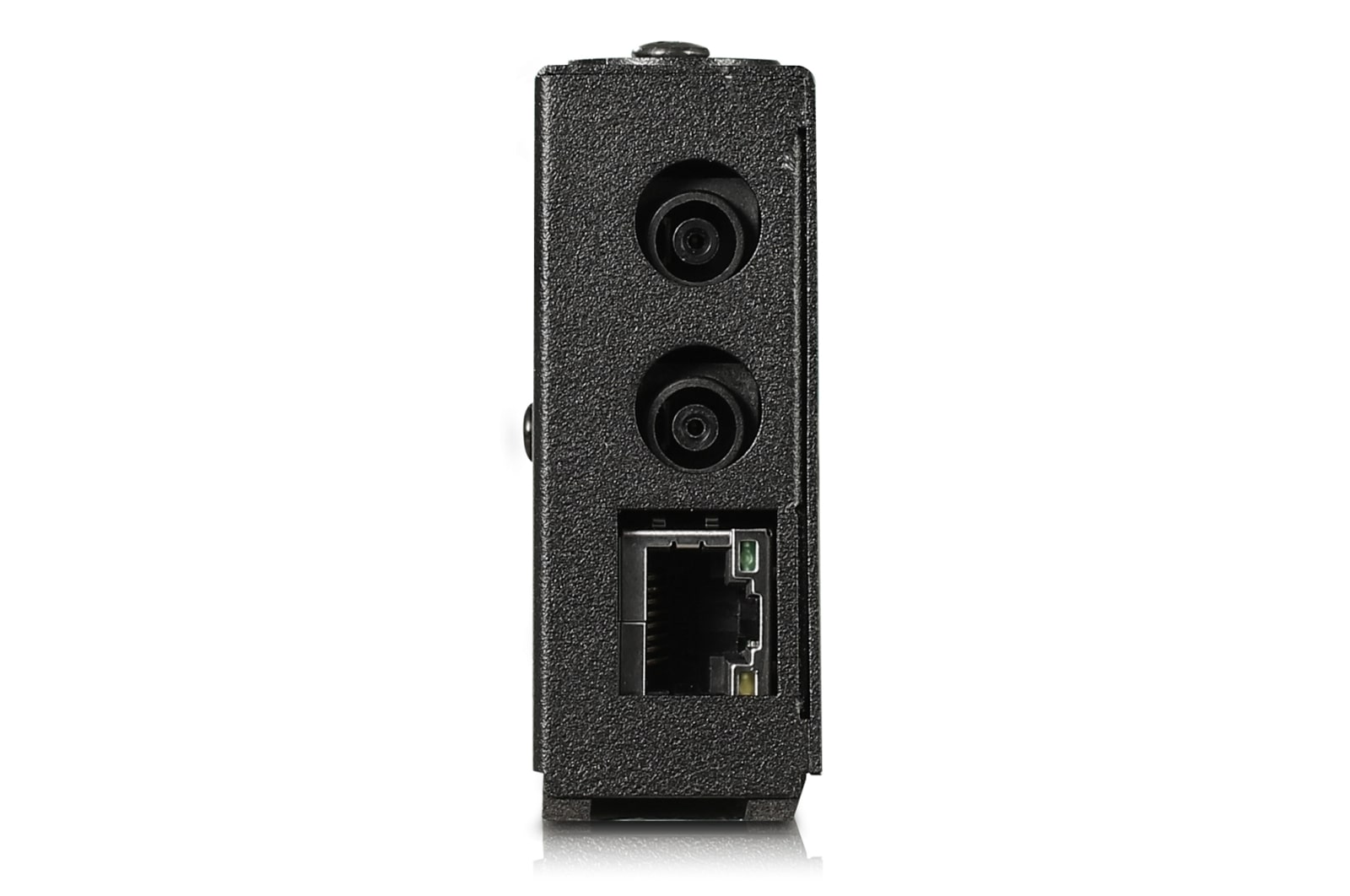

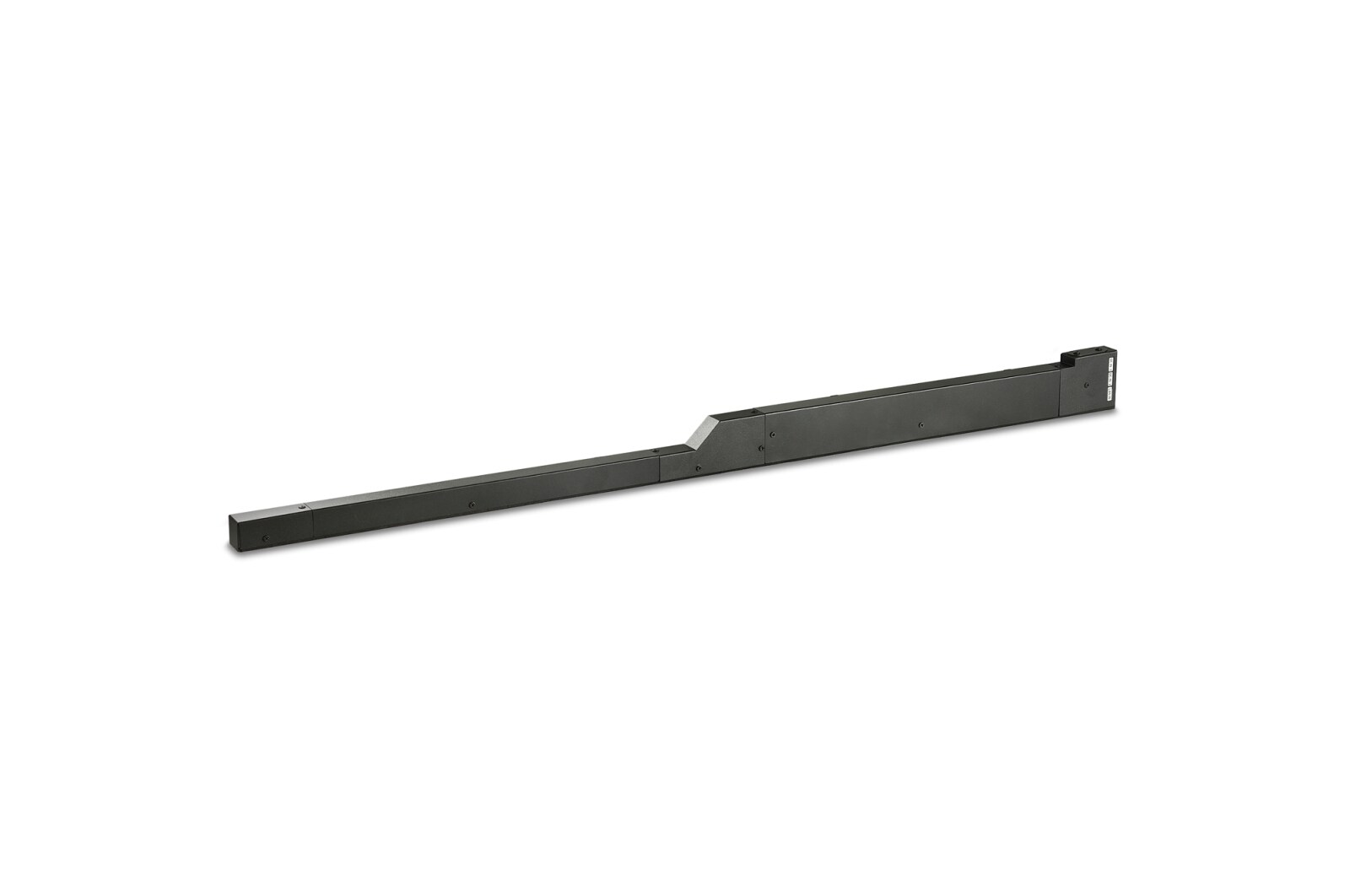

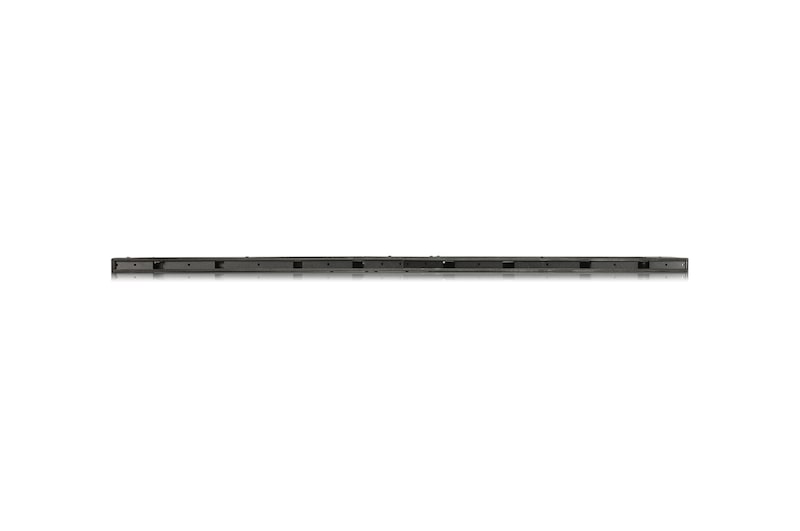

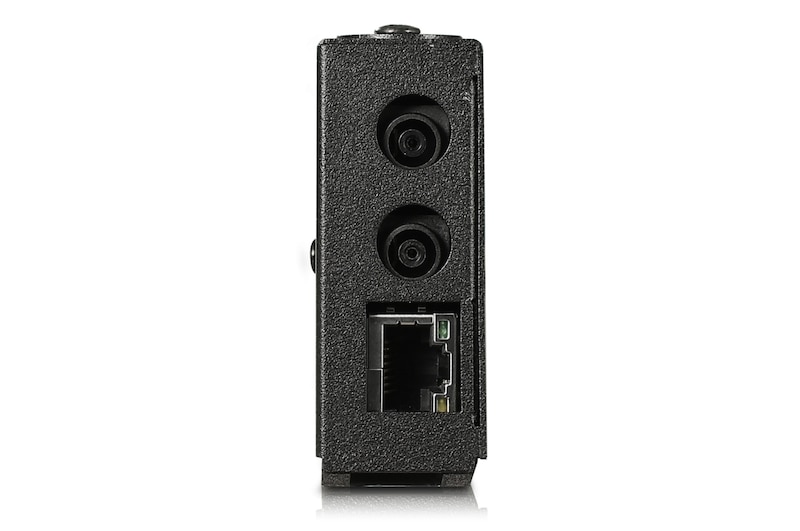

1ST BEZEL KIT

Dimension (W x H x D)

547.3 x 63 x 24㎜
Weight

0.45Kg

UNIT CONTROLLER

Resolution

960x540 (4 Unit Controllers Needed for FHD))
Interface

Input : LVDS
Output : RJ45 x4EA
Maximum Transmission Length

100m
Dimension (W x H x D)

293 x 37 x 188.7mm
Weight

1.5Kg
Temperature Sensor

Yes
Power Consumption

20 W

SYSTEM CONTROLLER

Video - Max. Input Resolution

DP : 3840 x 2160@30Hz
HDMI : 3840x2160@30Hz
DVI-D : 1920x1080@60Hz
Interface - Digital (w/ HDCP) - HDMI

Input : 1EA
Interface - Digital (w/ HDCP) - DP

Input : 1EA
Output : 1EA
Interface - Digital (w/ HDCP) - DVI-D

Input : 1EA
Interface - Comm. Port - RS-232C

Input : 1EA (Phone Jack Type)
Output : 1EA (Phone Jack Type)
Interface - Comm. Port - RJ-45

Input : 1EA (without LED indicator)
Output : 1EA (without LED indicator)
Interface - Comm. Port - IR Receiver (w/ Light Sensor)

1EA (Phone Jack Type) : Used for installation
Interface - USB3.0

1EA
Interface - LVDS

Output : 1EA
Dimension (W x H x D mm)

293 x 40.1 x 193.3mm
Weight (Head, Kg)

1.6kg
Temperature Sensor

O
Light Sensor

O
Source Selection

HDMI, DVI-D, DP
TPC (Temporal Peak luminance Control)

Yes
Motion Eye Care

Yes
Power Consumption

17W
CMS S/W

Yes
Accessory

Power cord, IR+Bright Sensor (1.5m), 4P Phone-to-RS232C Gender, ESG, Regulation book , Warranty Card
