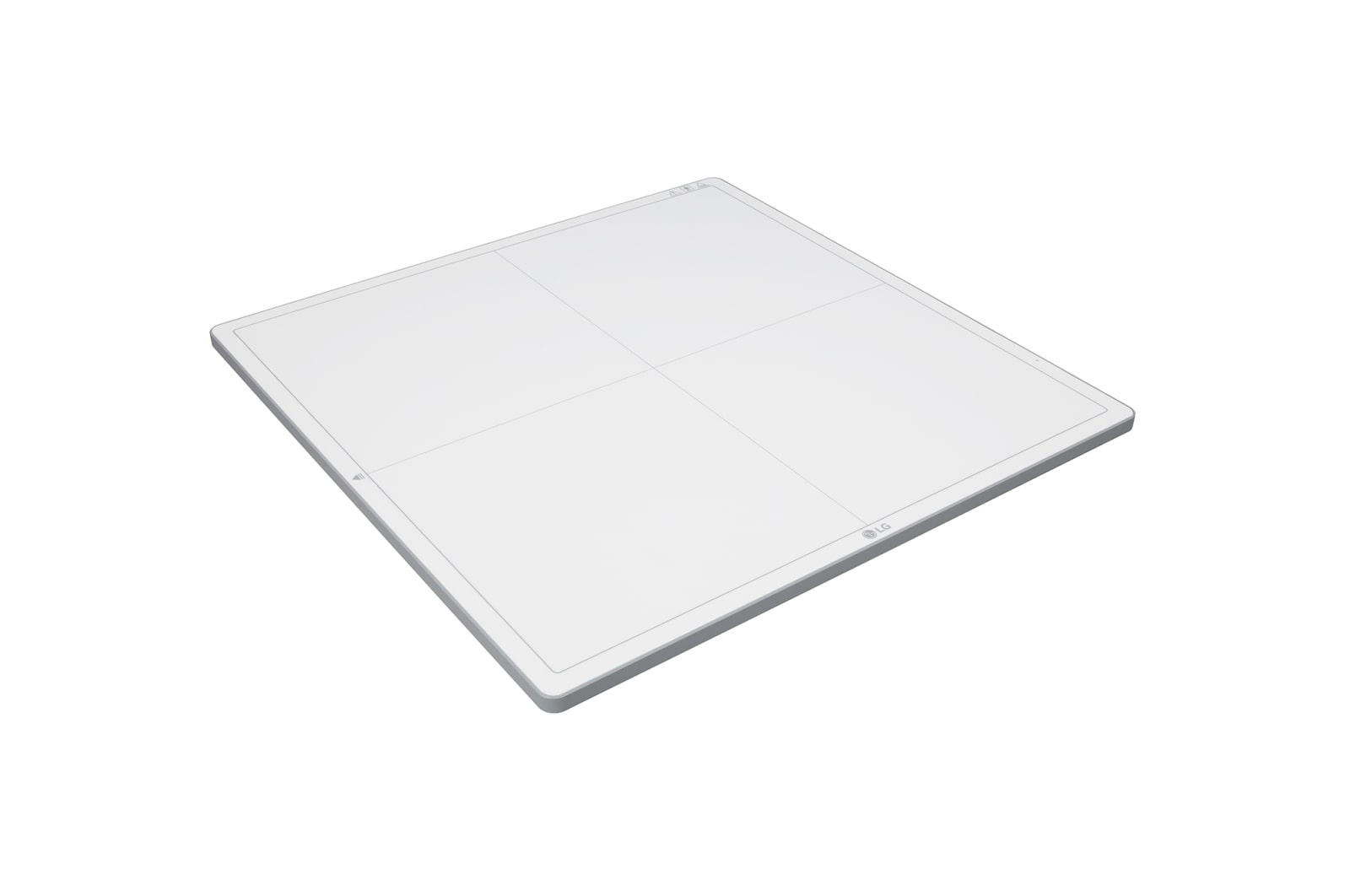

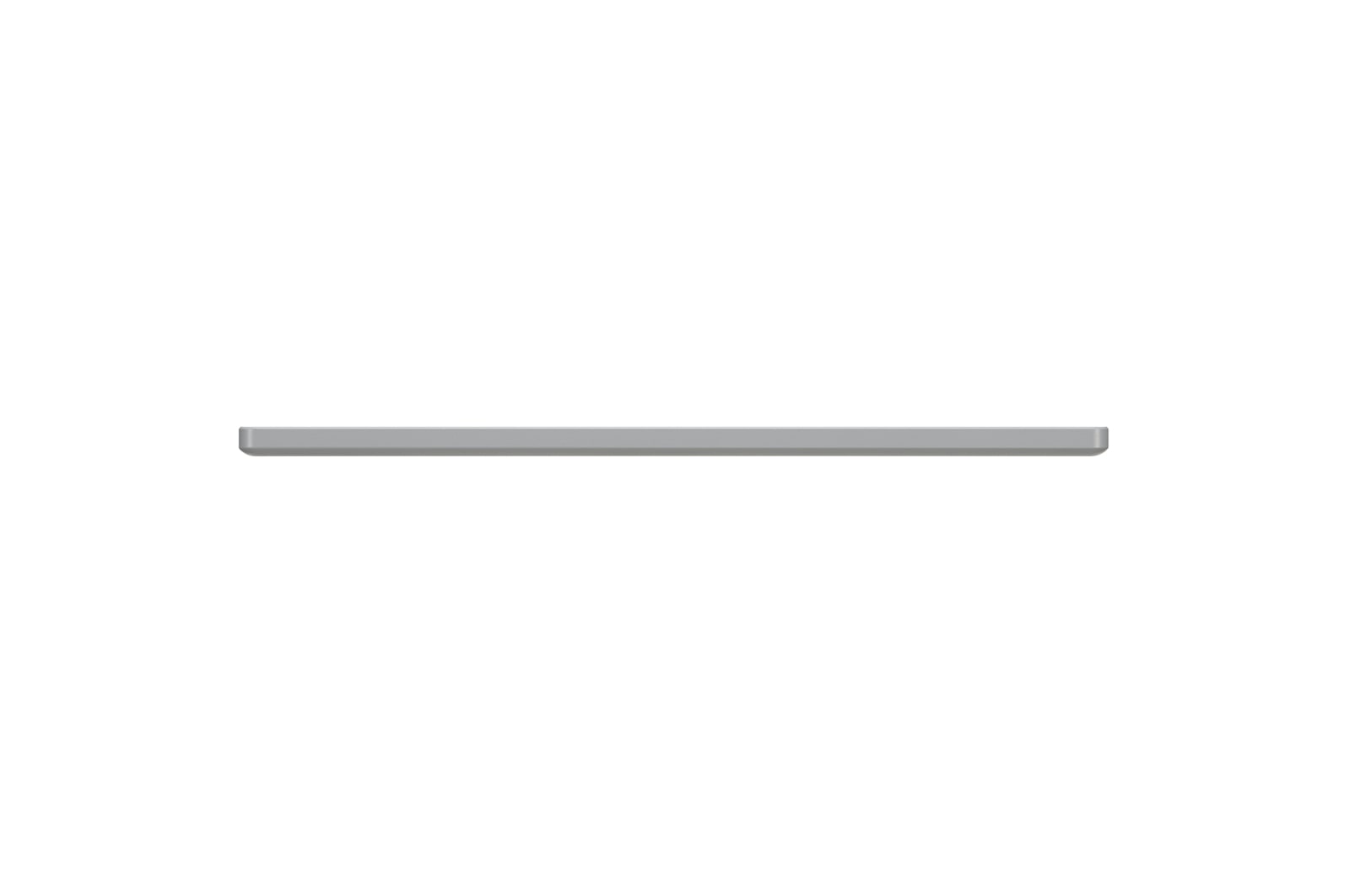

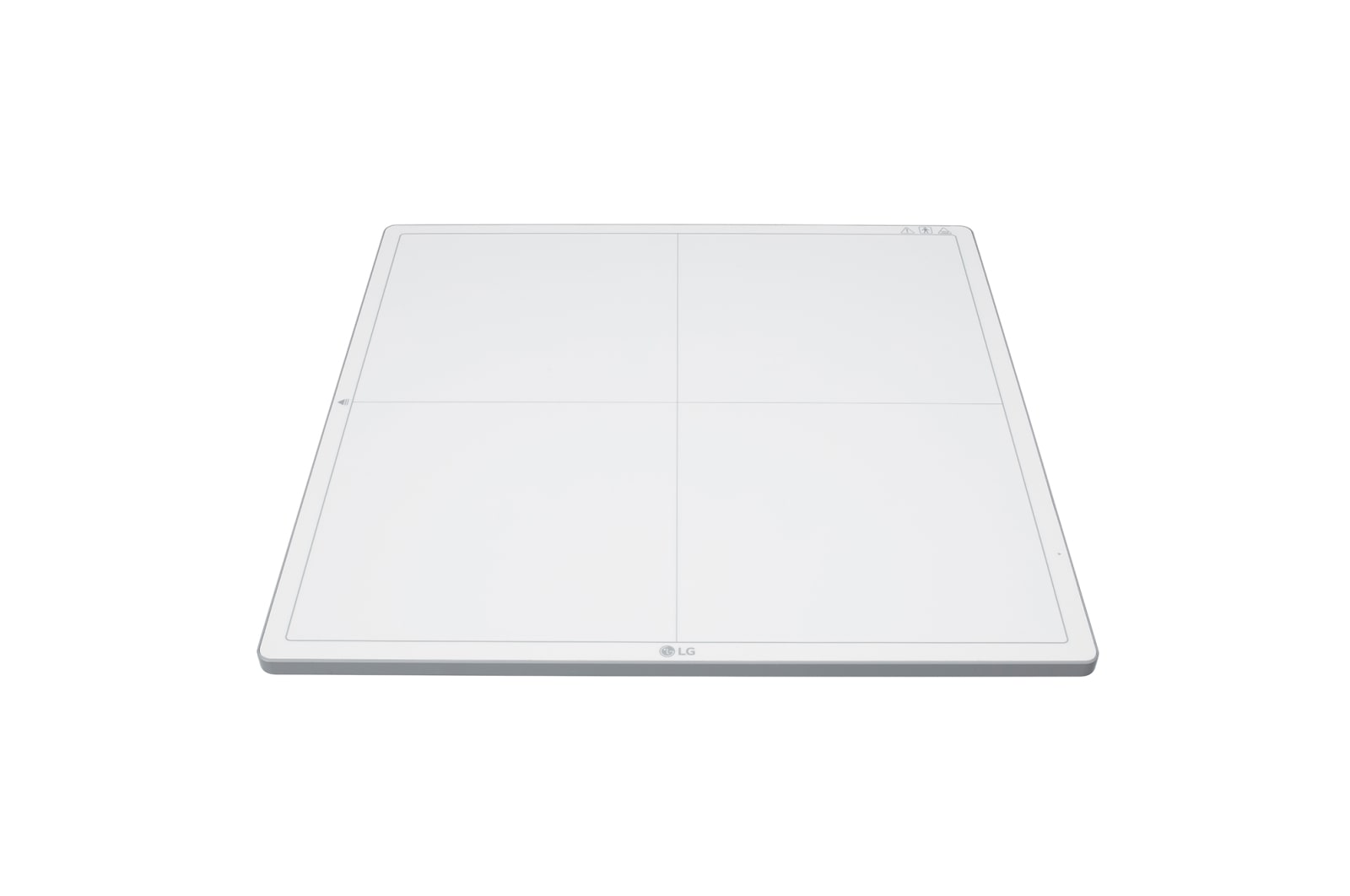

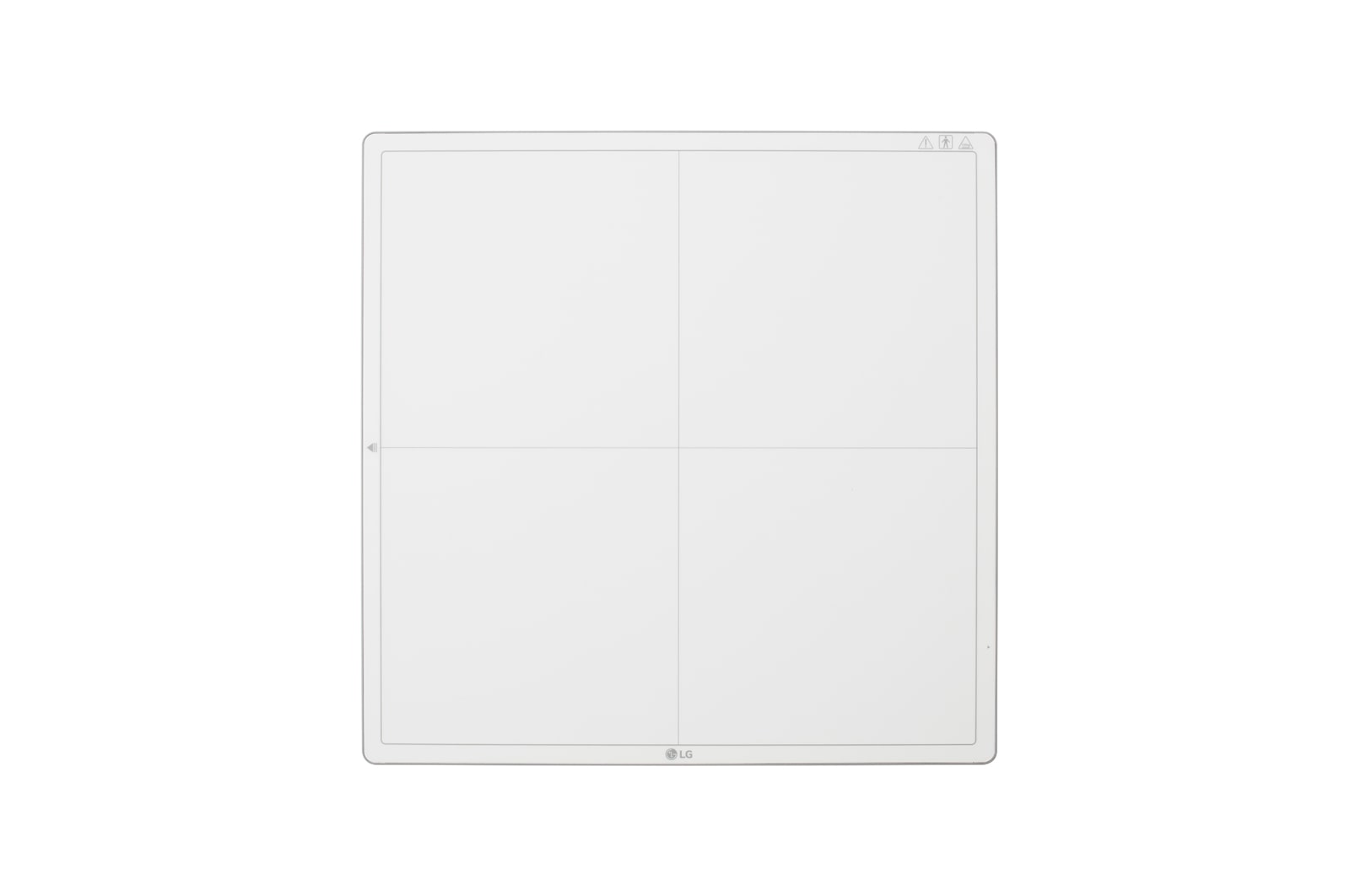

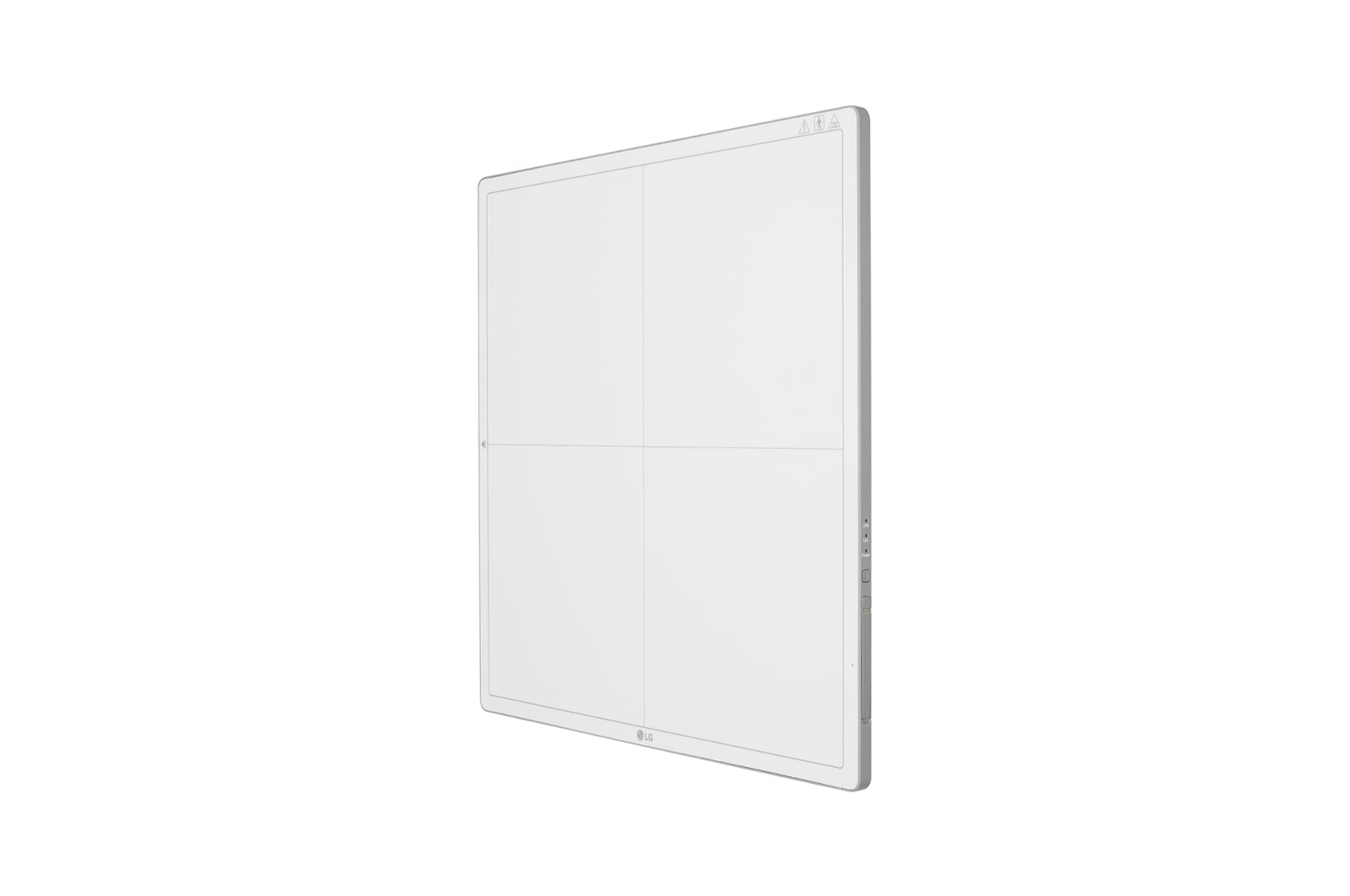

Detector de Raio X Digital (DXD)

17HK701G-WP

Principais recursos

Pixel com dimensão de 140 μm
Conversão 16 bits A/D
Imagem bruta em 2,5 s (sem fio)
Imagem bruta em 2 s (com fio)
IP53: à prova de água e de poeira
Corpo em magnésio e fibra de carbono

Mais

Garanta a precisão do diagnóstico

Qualidade de imagem superior

Com processamento de imagens de 16 bits, o LG DXD garante imagens nítidas e sem distorção. Além disso, a distância de 140 μm entre os pixels é ideal para proporcionar alta resolução.

Imagens diagnósticas nítidas e de alta resolução geradas com uso do LG DXD

Leve e durável

IP53: à prova de água e de poeira

A classificação* de resistência IP53 garante que o LG DXD estará parcialmente protegido contra poeira que possa danificar o equipamento e respingos de umidade a uma angulação de até 60 graus da vertical.

*Grau de proteção IP pela norma IEC 60529.

Corpo em magnésio e fibra de carbono

Com um corpo super-resistente que combina fibra de carbono com magnésio, o LG DXD não é apenas leve, mas também extremamente robusto.

2,95 kg (6,5 lb)

Peso do produto (incluindo bateria)

300 kg (661 lb)

Carga uniforme máxima

100 kg (220 lb)

Carga local máxima

Maior eficiência no trabalho

Rápida disponibilidade de imagem

O LG DXD aumenta a produtividade com sua rapidez de processamento, levando apenas 2 segundos com fio ou 2,5 segundos sem fio para obter uma imagem bruta.

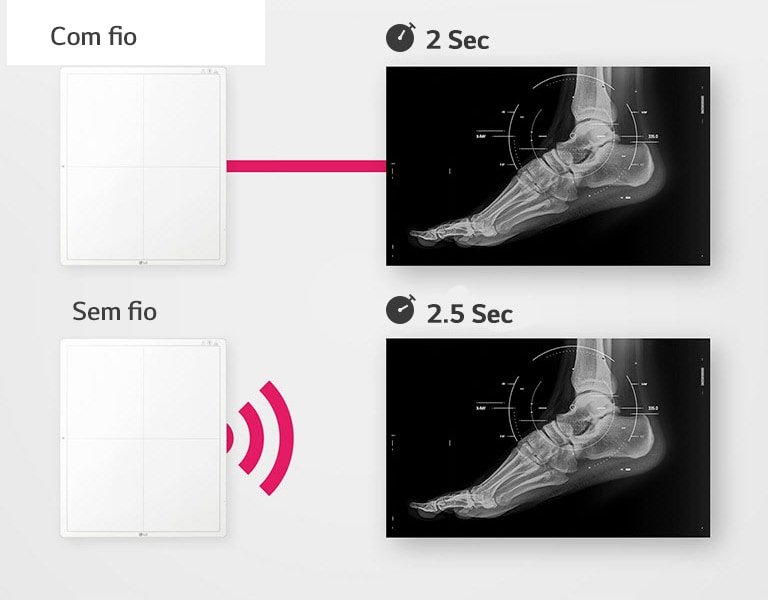

Disponibilidade em 2 segundos, via fio, ou em 2,5 segundos, sem fio, para obtenção da imagem bruta

Modo Ponto de Acesso

O Modo Ponto de Acesso permite imageamento no local de atendimento via transferência direta dos dados para a tela, sem uso de fio. Assim, as imagens de raio X podem ser consultadas em qualquer lugar, a qualquer momento, bastando ter um laptop ou outro dispositivo móvel.

*O Modo Ponto de Acesso está disponível em combinação com o software LG Acquisition Workstation

Um armazenamento de memória integrado que guarda automaticamente até 200 imagens tiradas no detector

Armazene automaticamente no detector

O armazenamento de memória integrado permite tirar várias imagens sem conexão com o computador, proporcionando um fluxo de trabalho contínuo, mesmo offline.

Capacidade do armazenamento interno Até 200 imagens

*A imagem mais antiga (primeira a entrar) é primeira a ser removida (primeira a sair) do armazenamento interno quando o limite de 200 imagens é atingido.

Resultado com melhor detalhamento pelo uso do Processamento de Imagem Multicamada integrado no AWS, em comparação com a imagem sem esse processamento

LG AWS para LG DXD

O processamento de imagem multicamada (MLP) integrado ao AWS (Acquisition Workstation Software) proporciona uma visualização devidamente equilibrada de cada nível de frequência, com processamento para reforço de contraste que melhora a visibilidade do tecido na imagem.

Pixel com dimensão de 140 μm
Conversão 16 bits A/D
Imagem bruta em 2,5 s (sem fio)
Imagem bruta em 2 s (com fio)
IP53: à prova de água e de poeira
Corpo em magnésio e fibra de carbono

Todas as especificações

GARANTIA

GARANTIA
36 meses

ESPECIFICAÇÕES

Registro ANVISA
80187739001

BATERIA

Duração da bateria em estado de espera
Tip. 13 horas
Dimensões (L x P x H, mm)
204.6*110.5*7.8
Capacidade nominal
30 W (7,5 V, 4000 mAh)
Tensão nominal
7,5 V
Tempo de operação
Tip. 240 disparos / 6 horas (condição: tempo de intervalo de 90 segundos)
Tipo
Removível
Peso (g)
229.86

ACESSÓRIOS

Cabo
Cabo de alimentação, cabo principal 1m (cabo LAN, opção de cabo de sincronização)
CD
Manual, calibração SW
Outros
Manual, ficha de inspeção de saída

ADAPTADOR CA PARA CARREGADOR DE BATERIA

Cabo de alimentação CA
Sim
Comprimento do cabo CC
1.500 mm
Dimensões (L x P x H, mm)
134 x 59,8 x 31 mm
Entrada
100 ~ 240 VAC
Saída
19 V / 3,42 A
Peso (kg)
0,9 kg

CARREGADOR DA BATERIA

Qtd. baterias pacote
2
Tempo de carregamento
3 horas
Dimensões (L x P x H, mm)
125 x 255,5 x 90,5 mm
Tensão de entrada
19 V
Tensão de saída
8,7 V
Qtd. slots
3
Peso (kg)
0,9 kg

CAIXA DE CONTROLE

Cabo de alimentação CA
1,5 m, branco
Dimensões (L x P x H, mm)
125 x 255 x 109,8 mm
Entrada de alimentação
AC 100 a 240 V, 47-63 Hz
Saída de alimentação
CC 24 V / 2,1 A
Peso (kg)
1,3 kg

DEGRADAÇÃO

Conversão A/D
16 bits
Detecção de exposição automática
Sim
Saída de dados
16 bits
Fio removível (fácil de conectar/desconectar)
Sim (magnético)
Vida útil esperada (Gy)
100 Gy
Interface da unidade de energia
Conectar à caixa de controle
Degradação da sensibilidade no 'fim da vida'
20%
Sensor
←
Monitoramento de choque
Sim
Resolução espacial (lp/mm)
3,57 lp/mm
Interface da unidade
Conectar à caixa de controle
Comunicação com fio
Sim
WLAN
IEEE 802.11a/b/g/n/ac, 2,4 GHz / 5 GHz
Faixa de tensão do gerador de raio X
40 a 150 kVp
Período do raio X (ms) (= tempo da janela)
Padrão: 500 (~4000)

DQE(TÍP.)

DQE em 0,1 lp/mm
72%
DQE em 0,5 lp/mm
67%
DQE em 1 lp/mm
61%
DQE em 2 lp/mm
49%
DQE em 3 lp/mm
28%
Sensibilidade (lsb/uGy) / programável
Tip. 600 / sim

AMBIENTAL

Operação - altitude
Inferior a 5.000 m
Operação - umidade
Inferior a 80% UR, sem condensação
Operação - pressão
70 ~ 106 kPa
Operação - temperatura
10 a 35 ℃
Armazenamento - altitude
Inferior a 12.192 m
Armazenamento - umidade
Inferior a 90% UR, sem condensação
Armazenamento - pressão
50 ~ 106 kPa
Armazenamento - temperatura
-20 a 60 ℃

CABO PRINCIPAL(DXD - CAIXA DE CONTROLE)

Cabo LAN (caixa de controle - PC): opcional (quando o comprador requer este cabo, ele é enviado de acordo com a lista de materiais (BOM))
(Opcional)
Comprimento
1 m 10 m 15 m
Cabo de sincronização (caixa de controle - gerador de raio X) opcional (quando o comprador requer este cabo, ele é enviado de acordo com a lista de materiais (BOM))
(Opcional)

MTF(TÍP.)

MTF em 0,5 lp/mm
89%
MTF em 1 lp/mm
74%
MTF em 2 lp/mm
47%
MTF em 3 lp/mm
29%

UNIDADE DO SENSOR(PAINEL)

Tempo de ciclo (Ethernet / WLAN)
8 s / 11 s (Ethernet / WLAN)
Queda
40 cm
Imagem completa (imagem bruta)
Ethernet 3 s / WLAN 6 s
Imagem completa
Com fio 2 s (Típ.) Sem fio 2,5 s (Típ.)
Atraso da imagem (típ.)
0.023%
Entrada
CC 24 V / 2,1 A
Peso máximo da carga
Completa (carga uniforme): 300 kg Local (carga pontual: 100 kg
Número de pixels
3072 x 3072
Distância entre pixels
140㎛
Consumo de energia
Tip. 19,0 W (sem carregamento); 30,5 W (com carregamento)
Cintilador
CsI
Placa de proteção do sensor
Placa de fibra de carbono
Área ativa TFT (mm)
430,08 × 430,08 mm
Dimensões TFT (L x P x H, mm)
445 x 445 mm
Tipo de TFT
A-si
Peso (kg) / Icld. Bateria (típ.)
3,4 kg
Área sensível a raio X (mm)
430,08 x 430,08 mm
Pixel sensível a raio X
3072 x 3072

ESTANQUEIDADE

Antibacteriano
JIS Z 2801 0,99%
Produtos de limpeza e desinfecção
Isopropanel 100%, etanol 70%, Cidex OPA, solução de NaCl a 0,9%
Estanqueidade
Classificação de durabilidade IP53
