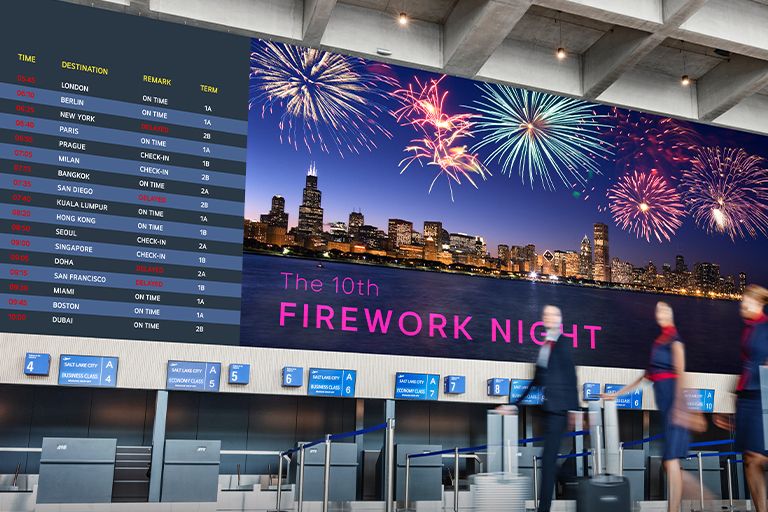

No aeroporto, um grande painel de LED instalado na parede exibe com clareza os horários dos voos e os anúncios.
* Todas as imagens nesta página são apenas para fins ilustrativos.
Diversos elementos como botões de segurança, travas rápidas, alças e pinos de posicionamento, tornam a instalação e desmontagem do painel de LED simples para o instalador, dispensando o uso de ferramentas adicionais.

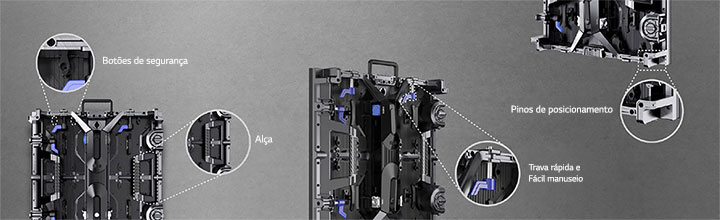

As peças do gabinete, incluindo os “Botões de segurança”, “Alça fácil”, “Trava rápida e operação com uma mão” e “Pinos de posicionamento”, estão representadas de forma ampliada.
A série LSGA possui um sistema de trava que dispensa o uso de ferramentas adicionais, facilitando a substituição de módulos LED ou unidades de alimentação/dados, o que reduz o tempo e os custos de manutenção.

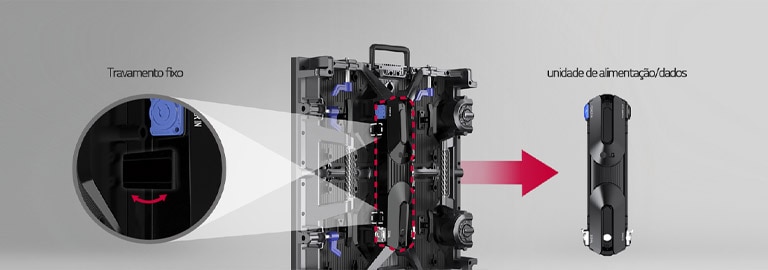

Demonstra que um método simples de trava de fixação permite a substituição conveniente da unidade de alimentação/dados do gabinete.
Configuração de pixels
Single SMD
Distância entre pixels (mm)
2.60
Resolução do módulo (L x A)
96x96
Dimensões do módulo (L x A, mm)
250x250
Peso por módulo (kg)
0.55
Nº de módulos por gabinete (L x A)
2x4
Resolução do gabinete (L x A)
192x384
Dimensões do gabinete (L x A x P, mm)
500x1,000x90
Área de superfície do gabinete (㎡)
0.5
Peso por gabinete (kg/unidade)
10
Peso por metro quadrado (kg/㎡)
20.0
Densidade física de pixels (pixels/㎡)
147,456
Planura do gabinete (mm)
±0.1
Material do gabinete
Magnalium
Acesso de manutenção
Front and Rear
Brilho máximo (após a calibração, nit)
Max. 800
Temperatura de cor (K)
3,200~9,300
Ângulo de visualização (horizontal)
160
Ângulo de visualização (vertical)
140
Uniformidade do brilho
0.98
Uniformidade de cor
±0.003Cx,Cy
Taxa de contraste
6,500:1
Profundidade de processamento (bits)
14 (HDR10, HDR10 Pro)
Consumo de energia (W/gabinete, máx.)
195
Consumo de energia (W/gabinete, méd.)
65
Consumo de energia (W/㎡, máx.)
390
Dissipação térmica (BTU/h/gabinete, máx.)
532
Dissipação térmica (BTU/h/gabinete, méd.)
177
Dissipação térmica (BTU/h/m², máx.)
1,065
Fonte de alimentação (V)
100 to 240
Taxa de quadros (Hz)
50 / 60
Taxa de atualização (Hz)
3,840
Vida útil do LED (meio brilho)
100,000
Temperatura de operação (℃)
-10℃ to +40℃
Umidade de Operação
10~80%RH
Classificação IP frente
IP40
Classificação IP traseira
IP20
Certificação
CB, CE, FCC, KC, EMC Class A
Ambiente
RoHS, REACH
Controlador
CVGA / LCQT
Para acessar mais documentação técnica e downloads, visite o Portal do parceiro B2B da LG.
