LSBB012-GD

Fine-pitch Essential Series

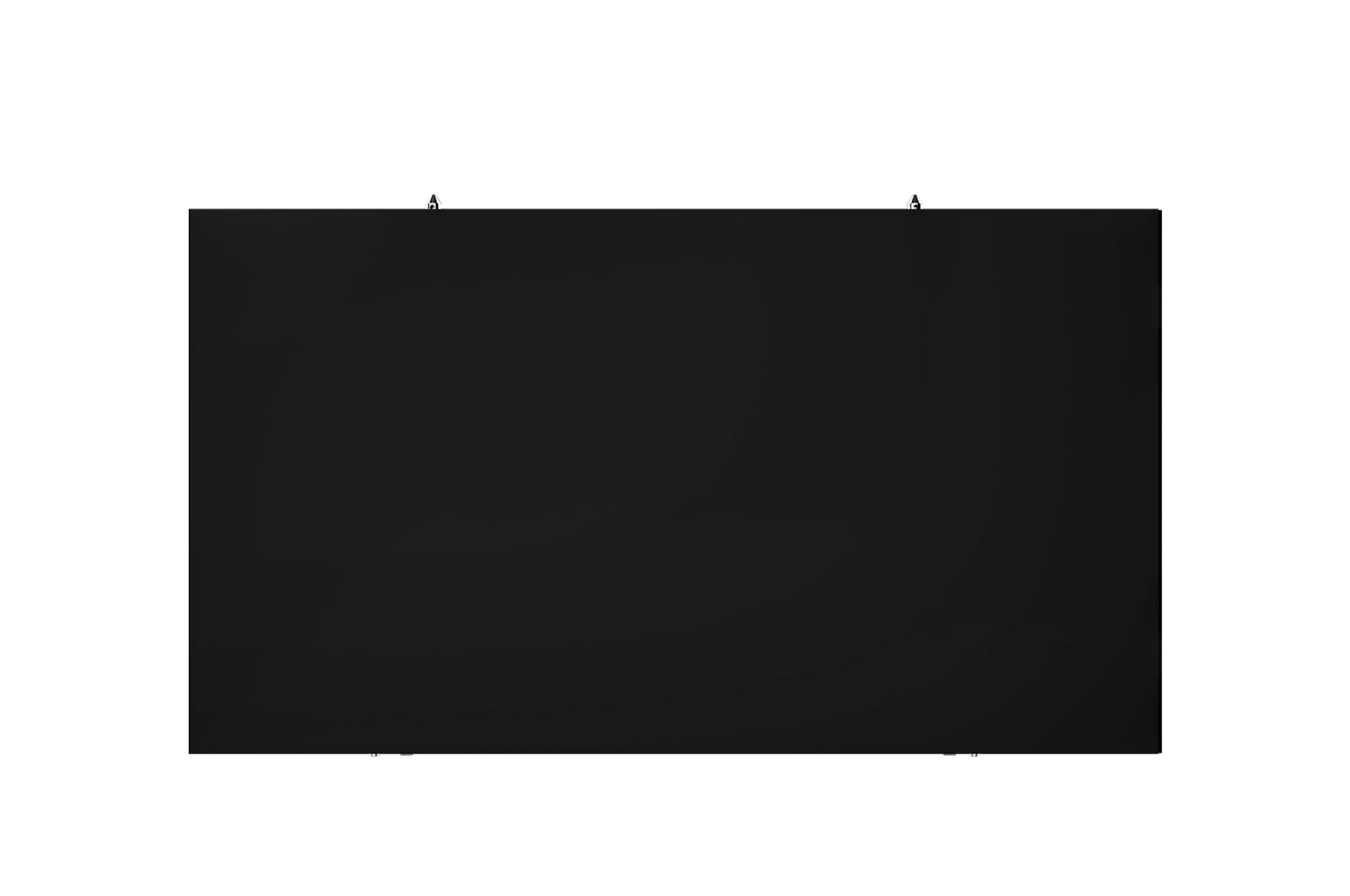

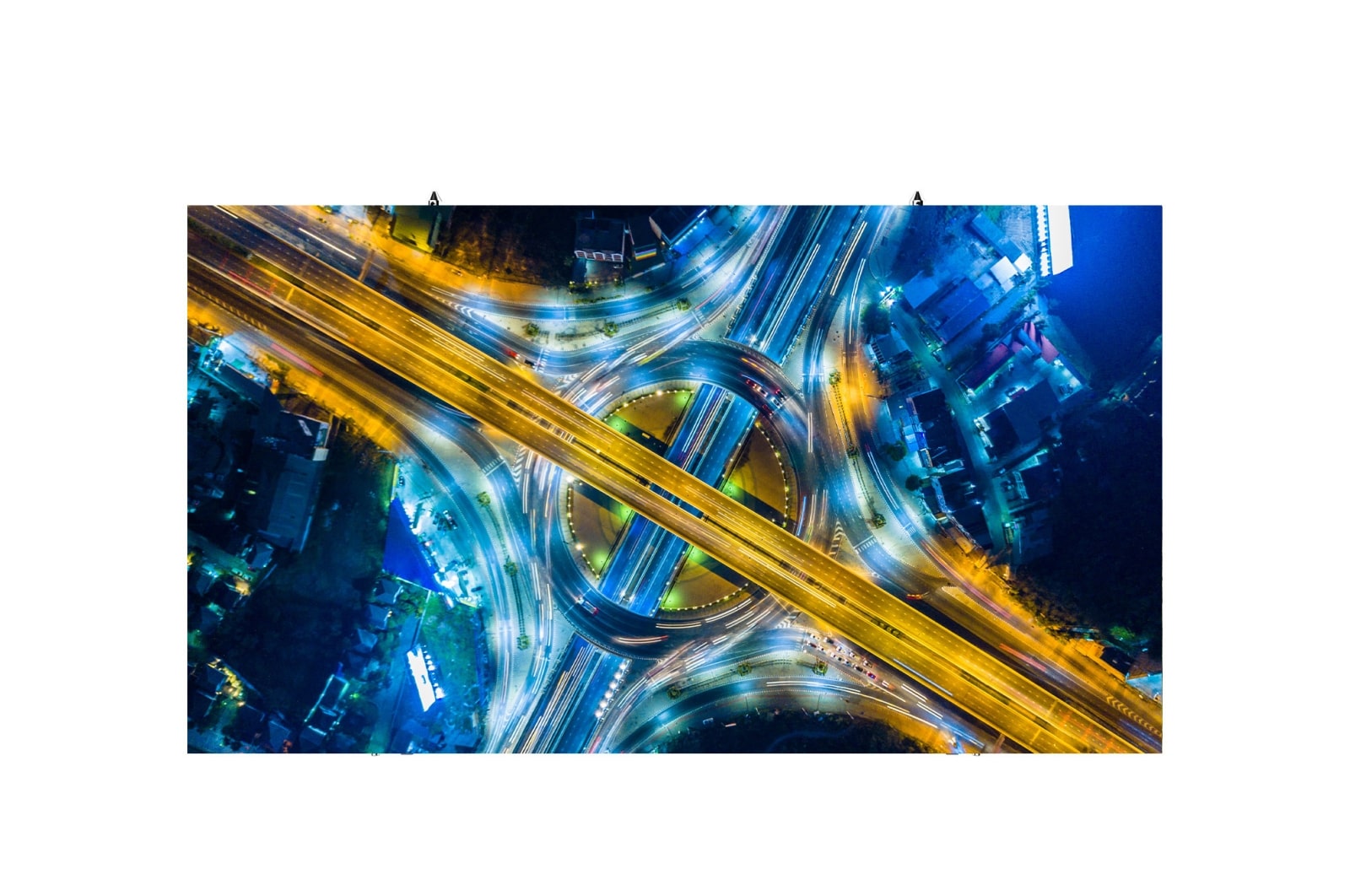

vista frontal com tela interna

Série Fine-Pitch Essential

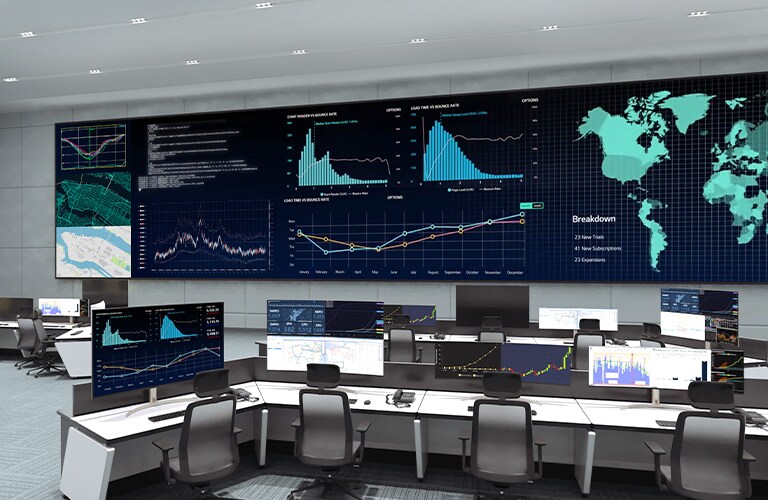

Monitora os gráficos nas telas LED instaladas na parede da sala de controle.

*Todas as imagens nesta página web são apenas para fins ilustrativos.
Mostra os indicadores de status e o botão da Verificação de Estado do LED.

Indicador de status da detecção de sinal

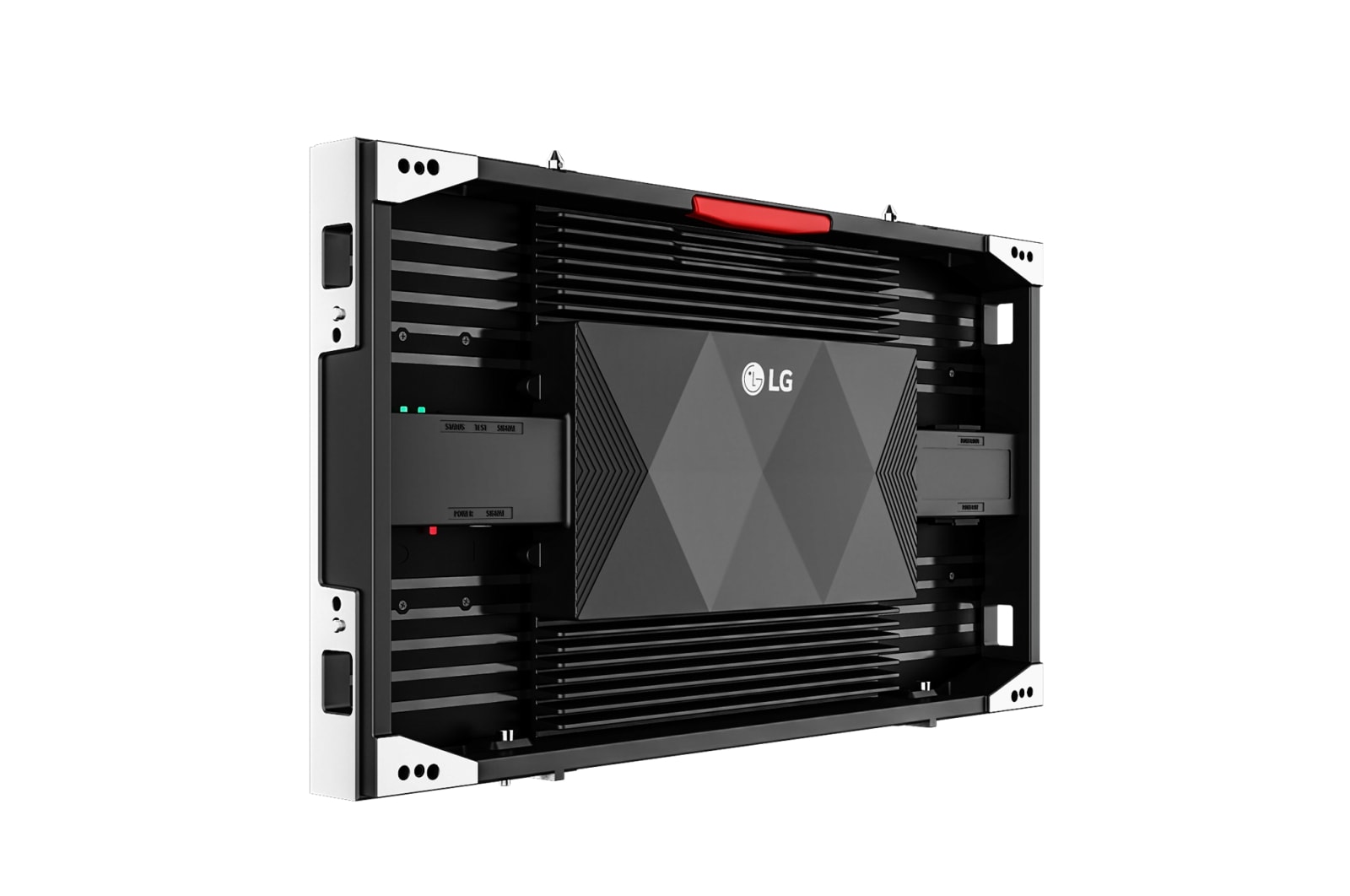

Os indicadores de status e o botão estão no quadro principal do gabinete e podem ser acessados pela frente e por trás.

*Consulte o manual de usuário do LSBB para obter mais detalhes sobre os indicadores de status e o botão.

Controle dos 6 eixos X/Y/Z entre painéis com uma ferramenta única.

Fácil alinhamento no eixo Z

Uma única ferramenta pode ser usada para ajustar os 6 eixos X/Y/Z entre os painéis. O módulo pode ser facilmente ajustado na direção Z, e o nivelamento pode ser otimizado novamente.

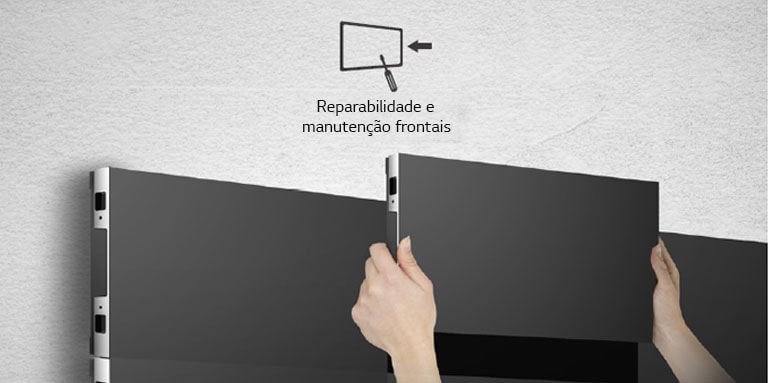

A série LSBB demonstra sua prática instalação pela frente.

Manutenção frontal

O produto permite acesso frontal, liberando os clientes da necessidade de espaço para acesso traseiro.

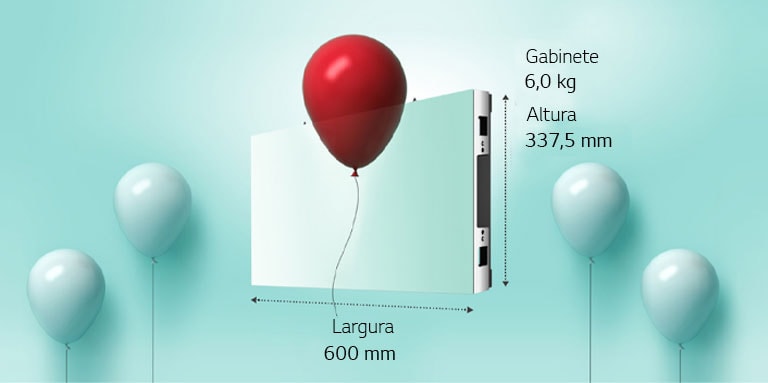

Mostra que o gabinete é leve como um balão.

Gabinete leve e fácil de manusear

É leve e fácil de instalar, o que reduz o risco de danos durante a instalação. Mesmo um conjunto completo de telas LED continua leve, atenuando o esforço sobre a estrutura de sustentação.
No caso “sem redundância”, outros módulos além do afetado também se apagam; no caso “com redundância”, o erro se evidencia apenas no módulo apagado.

Sinal / Redundância de energia

Oferece controlador e unidade de potência adicionais. O controlador reserva é ativado se ocorrer algum erro na transmissão do sinal, evitando apagões na tela (redundância de sinal). A redundância de energia também é uma opção do produto.* São fornecidas duas unidades de potência no gabinete LED individual, uma delas se ativa para fornecer energia quando a outra falha.

*No caso da Redundância de Energia, opções extras estão disponíveis como complemento no momento do pedido, sujeitas a custos adicionais.

Um funcionário da LG está monitorando remotamente a série LSBB instalada em outro local usando uma solução de monitoramento LG baseada na nuvem. O controlador de sistema com webOS permite a compatibilidade da série LSBB com as soluções de software da LG.

Compatibilidade com soluções de software LG

Com a tecnologia de controlador de sistema de alto desempenho da LG, a série LSBB é compatível com as soluções de software da LG, incluindo SuperSign CMS, LED Assistant e ConnectedCare, que ajudam os clientes a operar seus negócios com perfeição.

*A disponibilidade do serviço 'LG ConnectedCare' varia por região e ele deve ser adquirido separadamente. Entre em contato com o representante de vendas da LG em sua região para obter mais detalhes.
*Os itens podem ser monitorados pelo sistema LG ConnectedCare : Placa principal (temperatura, status do sinal, ver. de FPGA , status da conexão Ethernet), placa receptora (temperatura, alimentação do LED)

Todas as especificações

INFORMAÇÕES

  • Nome do modelo

    LSBB012-GD

PARÂMETROS FÍSICOS

  • Configuração de pixels

    Single SMD

  • Distância entre pixels (mm)

    1.25

  • Resolução do módulo (L x A)

    120x270

  • Dimensões do módulo (L x A, mm)

    150x337.5

  • Peso por módulo (kg)

    0.5

  • Nº de módulos por gabinete (L x A)

    4x1

  • Resolução do gabinete (L x A)

    480x270

  • Dimensões do gabinete (L x A x P, mm)

    600x337.5x56

  • Área de superfície do gabinete (㎡)

    0.2

  • Peso por gabinete (kg/unidade)

    6.9

  • Peso por metro quadrado (kg/㎡)

    35

  • Densidade física de pixels (pixels/㎡)

    640,000

  • Planura do gabinete (mm)

    ±0.5

  • Material do gabinete

    Die-casting Aluminum

  • Acesso de manutenção

    Front

ESPECIFICAÇÕES ÓPTICAS

  • Brilho máximo (após a calibração, nit)

    600

  • Temperatura de cor (K)

    3,200~9,300

  • Ângulo de visualização (horizontal)

    160

  • Ângulo de visualização (vertical)

    140

  • Uniformidade do brilho

    0.97

  • Uniformidade de cor

    ±0.003Cx,Cy

  • Taxa de contraste

    5,000:1

  • Profundidade de processamento (bits)

    16 (HDR10, HDR10 Pro)

ESPECIFICAÇÕES ELETRICAS

  • Consumo de energia (W/gabinete, máx.)

    120

  • Consumo de energia (W/gabinete, méd.)

    40

  • Consumo de energia (W/㎡, máx.)

    600

  • Dissipação térmica (BTU/h/gabinete, máx.)

    409

  • Dissipação térmica (BTU/h/gabinete, méd.)

    136

  • Dissipação térmica (BTU/h/m², máx.)

    2,047

  • Fonte de alimentação (V)

    100 to 240

  • Taxa de quadros (Hz)

    50 / 60

  • Taxa de atualização (Hz)

    3,840

ESPECIFICAÇÕES OPERACIONAIS

  • Temperatura de operação (℃)

    -20℃ to +40℃

  • Umidade de Operação

    10~80%RH

  • Classificação IP frente

    IP50

  • Classificação IP traseira

    IP50

  • Vida útil do LED (meio brilho)

    100,000

PADRÃO

  • Certificação

    CE, FCC, cTUVus, CB

AMBIENTE

  • Ambiente

    RoHS, REACH

CONTROLADOR

  • Controlador

    CVBA

CORTE EM CANTO 90 GRAUS

  • Corte em canto 90 graus

    X

Para acessar mais documentação técnica e downloads, visite o Portal do parceiro B2B da LG.
